FR - 15
CAT2 6 Mise en service
1 Fixer le support torche (2) à l'aide de la vis de réglage (3), de la
rondelle (16) et de l'écrou (15) sur le support (11).
2 Fixer la torche complète sur le support torche (2).
3 Enlever les coiffes de protection (6). Mettre une clé mâle coudée dans le
perçage et sortir les coiffes de protection (6).
4 CAT 2 Visser CAT2 (10) à l'aide des quatre vis cylindriques (9) sur la bride
robot (8).
5 Remettre les coiffes de protection (6).
1 Torche
2 Support torche
3 Vis de réglage M8
4 Câble spiralé
5 Boîtier de connexion
6 4 coiffes de protection
7 Robot
8 Bride robot
9 4 vis cylindriques
10 CAT 2
11 Support
12 Bague de serrage
13 Elément de serrage du cône
14 Vis cylindrique M8
15 Ecrou
16 Rondelle

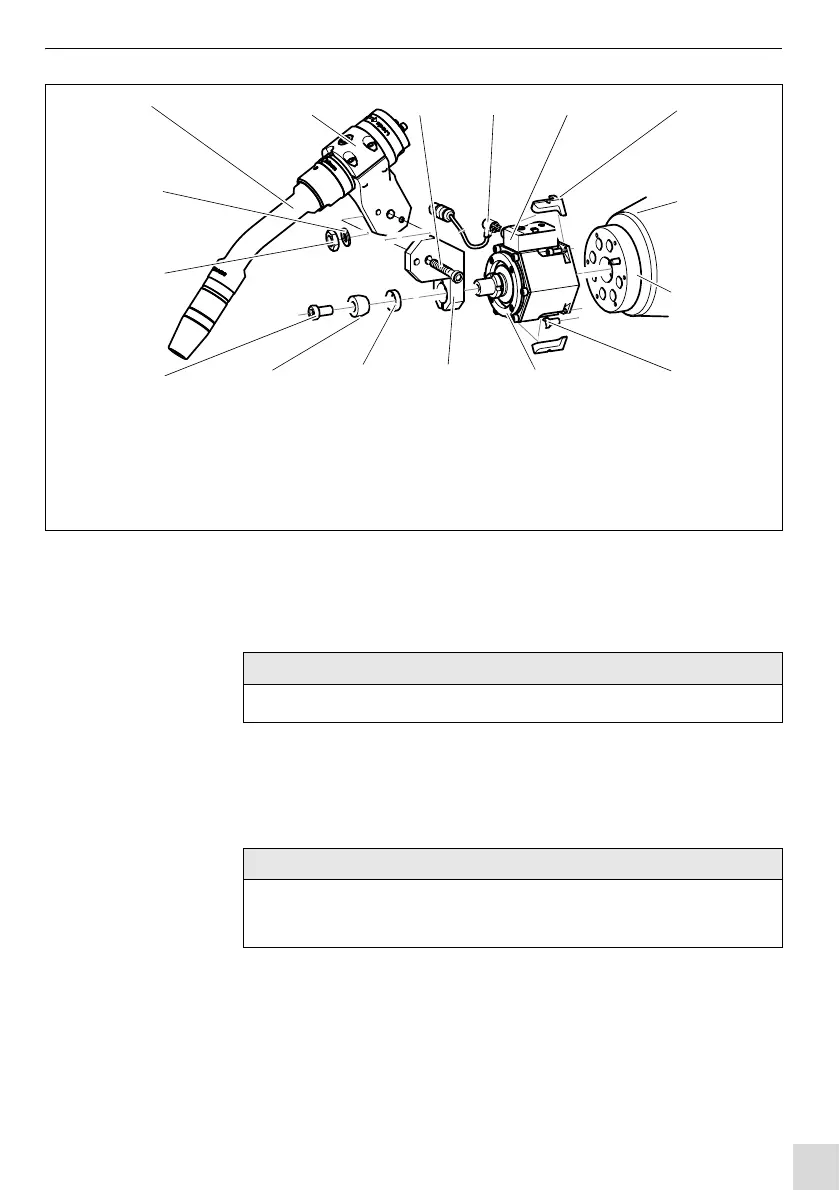

Fig. 6 Monter le CAT 2 sur le robot
12 4 6
7
9121314
3
16
15
8
1011
5
• Le réglage de la torche (1) dépend du type de torche concerné.
• Tenez compte de la position correcte du boîtier de connexion.
Fig. 5 Schéma de fonctionnement page FR-13
