ES - 15
CAT2 6 Puesta en marcha
1 Fijar el soporte de antorcha (2) con tornillo de ajuste (3), arandela (16) y
tuerca (15) en la pieza de amarre (11).
2 Fijar la antorcha completa en el soporte de antorcha (2).
3 Quitar los tapones de protección (6). Introducir una llave hexagonal
interior en el orificio y extraer los tapones de protección (6).
4 Utilizar cuatro tornillos cilíndricos (9) para fijar CAT2 (10) en la brida del
robot (8).
5 Insertar otra vez los tapones de protección (6).
1 Antorcha
2 Soporte de antorcha
3 Tornillo de ajuste M8
4 Cable en espiral
5 Caja del enchufe
6 4 tapones de protección
7 Robot
8 Brida del robot
9 4 tornillos cilíndricos
10 CAT2
11 Pieza de amarre
12 Anillo de sujeción
13 Elemento de sujeción del cono
14 Tornillo cilíndrico M8
15 Tuerca
16 Arandela

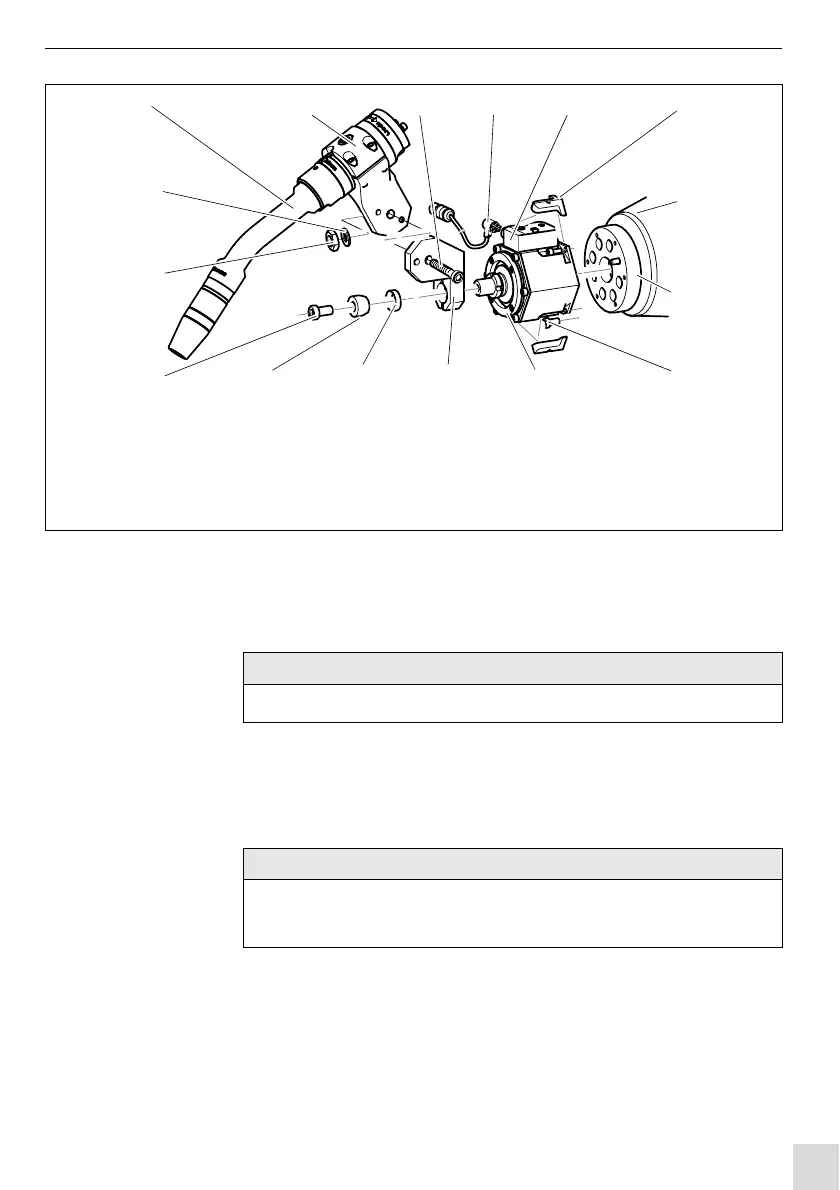

Fig. 6 Montar CAT2 en el robot
12 4 6
7
9121314
3
16
15
8
1011
5
• La fijación de la antorcha (1) depende de la antorcha respectiva.
• Observar la posición correcta de la caja del enchufe.
Fig. 5 Diagrama funcional en página ES-13
