Abus CFA 1000 - C) Comfort Funk-Fernbedienung; A) Befestigungssockel; B) Comfort Funk-Antrieb; Systembeschreibung

14

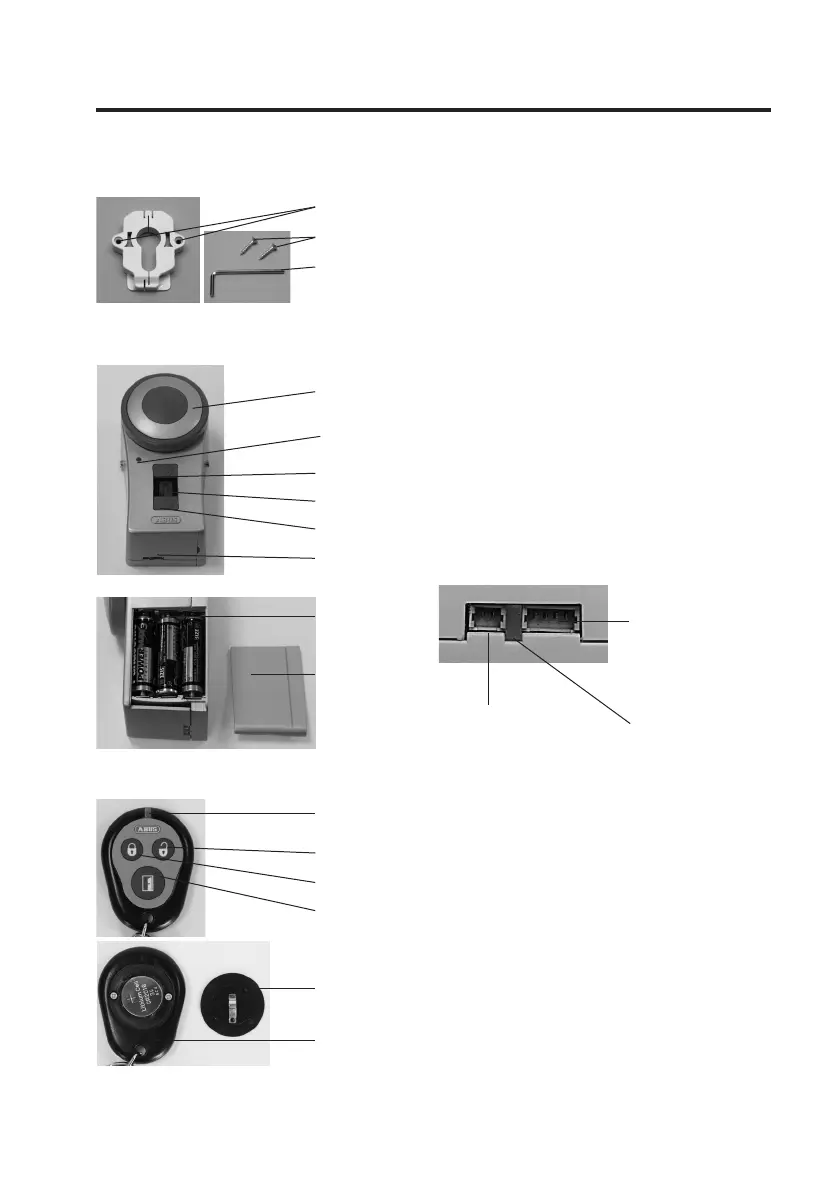

8. Systembeschreibung
a) Befestigungssockel
Montagelöcher,Abstand41mm(beiBedarfverschrauben)
Holzschrauben(3x20mm)
Montageschlüssel
b) Comfort Funk-Antrieb
HandradfürmanuellesVer-undEntriegelnvoninnen
(Knauf-Funktion)
KleineSetup-TastefürEinstell-undProgrammierarbeiten
Taste„Entriegeln“
LC-Display
Taste„Verriegeln“
SchlitzzumÖffnendesBatteriefachs
Batteriefach
Batteriefach-
deckel
c) Comfort Funk-Fernbedienung
Kontrollleuchte
Entriegelungstaste(rechts)
Verriegelungstaste(links)
Taste„Türöffnen“
Batteriefachdeckel
Batteriefach (mit eingelegter Knopfzelle, Plus zeigt nach au-
ßen)
AnschlussfürInter-
face„KM300RI“
fürAkkuerhaltung
unddrahtgebunde-
neFernbedienung
(optional)
Lade-Kontroll-LED
(nurfürAkkubetrieb
mit„KM300RI“)
Anschlussfürdie
ComfortLeuchtdiode
(optional)
