102

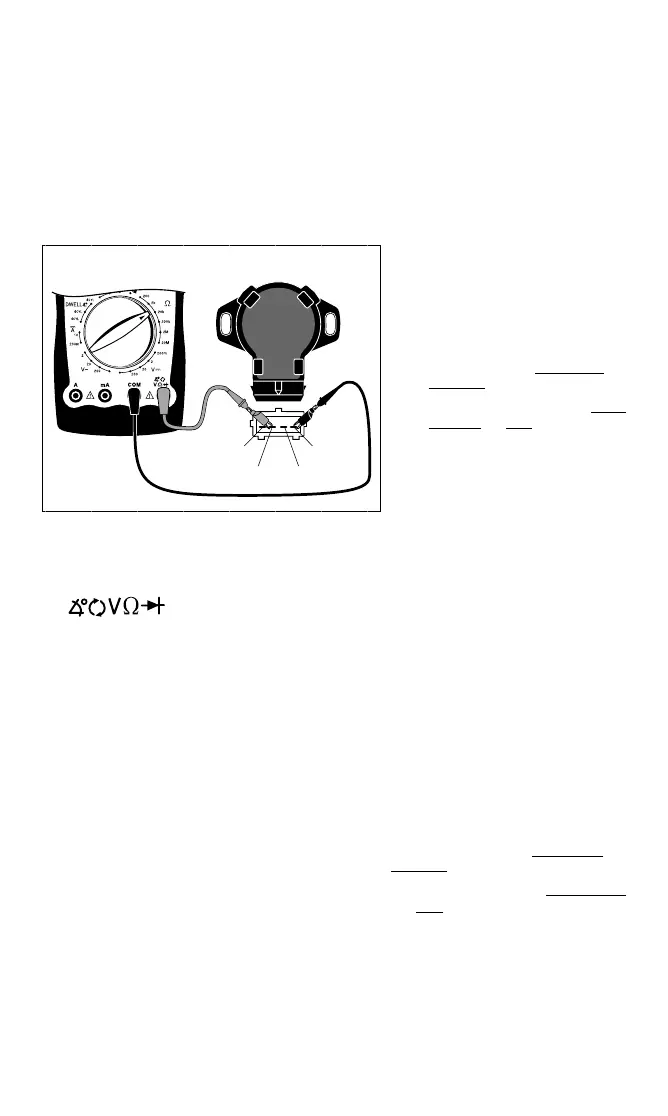

Fig. 33
Capteurs de position
variable. Ils sont utilisés par l’ordinateur
pour déterminer la position et la direction de
mouvement d’un appareil mécanique. Les
applications typiques de capteur de posi-
tion sont les capteurs de position du papil-
lon des gaz, les capteurs de position de la
vanne de recyclage des gaz d’échappement
et les capteurs de débit d’air de pale.
Procédure de mesure (consultez la fig-
ure 33) :
1. Insérez le fil de mesure NOIR dans
la prise de mesure COM.
2. Insérez le fil de mesure ROUGE
dans la prise de mesure
.
3. Déco nnectez le harnais d e
câblage du capteur.
4. Branchez les fils de mesure.
• Connectez le fil de mesure
ROUGE à la broche
d’ALIMENTATION du capteur.
• Connectez le fil de mesure NOIR
à la broche de TERRE du capteur.
• Consultez le manuel d’entretien
du véhicule pour l’emplacement
des broches ALIMENTATION et
TERRE du capteur.
5. Tournez le bouton du multi-
analyseur sur l’échelle 20 kΩ.
6. Examinez et notez l’affichage sur
l’écran.
• L’écran doit afficher une valeur de
résistance.
• Si l e multi-anal yseur est en
dépassement de capacité, réglez
l’échelle en conséquence. (Consultez
Réglage de l’échelle page 74.)
• Si le multi-analyseur est en
dépassement de capacité sur
l’échelle la plus élevée, le capteur
est un circuit ouvert et est défectueux.
7. Déplacez le fil de mesure ROUGE
sur la broche SIGNAL du capteur.
• Consultez le manuel d’entretien
du véhicule pour l’emplacement
de la broche SIGNAL du capteur.
8. Faites fonctionner le capteur.
Capteur de position
du papillon
des gaz
• Déplacez lentement la
tringlerie du papillon des gaz
de la position fermée à
complètement ouverte.
• Selon le branchement, la
valeur affichée
augmente ou
diminue en résistance.
• La valeur affichée doit
com-
mencer ou finir à la valeur de
résistance approchée
mesurée à l’étape 6.
• Certains capteurs de posi-
tion du papillon des gaz ont
un commutateur ralenti ou
plein g a z en p lus d u
potentiomètre.
• Pour contrôler ces
commutateurs, suivez la
procédure de contrôle de
commutateurs de la page 81.
• Lorsqu’on vous demande
d’actionner le commutateur,
déplacez la tringlerie de pap-
illon.
Capteur de débit d’air de pale:
Noir
SIGNAL COMMUTATEUR
DE RALENTI
Rouge
ALIMENTATION TERRE
Capteur de position du papillon
des gaz Toyota typique
• Ouvrez lentement la “porte” de la
pale de la position fermée à la
position ouverte en la poussant
avec un crayon ou tout autre objet.
Ceci n’abîme pas le capteur.
• Selon le branchement, la valeur
affichée sur l’écran
augmente ou
diminue en résistance.
• La valeur affichée doit
commencer
ou
finir à la valeur de résistance
approchée mesurée à l’étape 6.
• Certains capteurs de débit d’air de
pale ont un commutateur de ralenti
et un capteur de température d’air
incident en plus d’un potentiomètre.
• Pour contrôler le commutateur de
ralenti, consultez Contrôle de
commutateurs page 81.
