Fig. 4
Fig. 5
Fig. 6
KΩ . C’es t t rès
important, car si les
spéci-fications du
fabricant indiquent
que le capteur doit
afficher entre 3,8 et
3,9 KΩ à 21˚C, le
c apt eur s e r a i t
défectueux d’après
l’échelle 200 KΩ,
mais il paraît bon
sur l’échelle 20 KΩ.

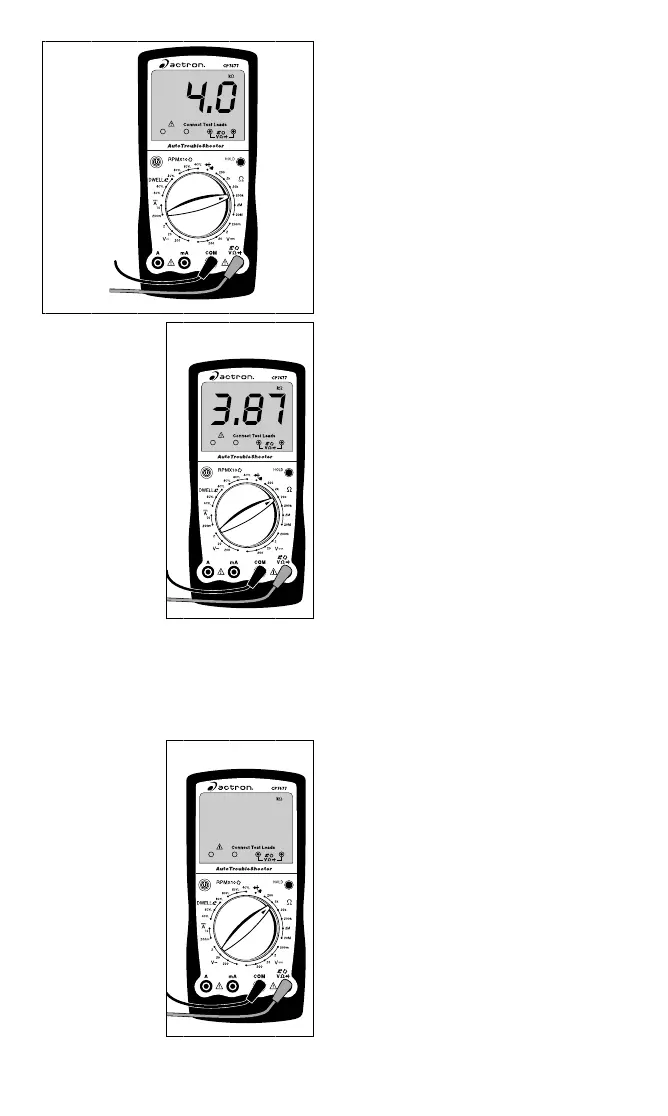

Réglons désormais
le multi-analyseur
sur l’échelle 2 KΩ
(consultez la figure
6). L’écran indique
une condition de
dépassement de
capacité parce que 3,87 KΩ est plus élevé
que 2 KΩ.
Cet exemple montre qu’en diminuant
l’échelle vous augmentez la précision
de la mesure. Lorsque vous changez le
domaine, vous
changez
l’emplacement
du p oint
décimal. Cela
change l a
précision de la
mesure e n
augmentant ou
en diminuant le
nombre d e
chiffres après le
point décimal.
Remplacement du
fusible et de la pile
Important: Il faut installer une pile de 9
volts avant d’utiliser le multi-analyseur
numérique. (Consultez la procédure ci-
dessous pour l’installation)
Remplacement de la pile
1. Mettez le multi-analyseur fermé.
2. Retirez les fils de mesure du multi-
analyseur.
3. Retirez vis de porte du pile.
4. Déposez la porte du pile.
5. Installez une nouvelle pile de 9
volts.
6. Remontez le multi-analyseur.
Remplacement du fusible
1. Mettez le multi-analyseur fermé.
2. Retirez les fils de mesure du multi
-
analyseur.
3. Retirez l'étui en caoutchouc.
4. Retrez vis de porte du pile, la porte
du pile, et la pile.
5. Retirez vis de l'arrière du multi-
analyseur.
6. Déposez le capot arrière.
7. Retirez le fusible.
8. Remplacez le fusible par un de la
même taille et du même type que
celui installé originalement.
Fusible 1 : Un fusible cèramique de
type rapide, 200mA, 600V,
Ø6 x 32mm.
Fusible 2 : Un fusible cèramique de
type rapide, 10A, 600V, Ø 6.35 x
31.8mm.
9. Remontez le multi-analyseur.
600
600
600
600
600
600
ATTENTION:
Pour éviter tout choc électrique, assurez-
vous que les sondes sont déconnectées
du circuit de mesure avant de retirer le
capot arrière.
Assurez-vous que le capot arrière est
bien vissé avant d’utiliser l’instrument.
OL
®
®
®
