46

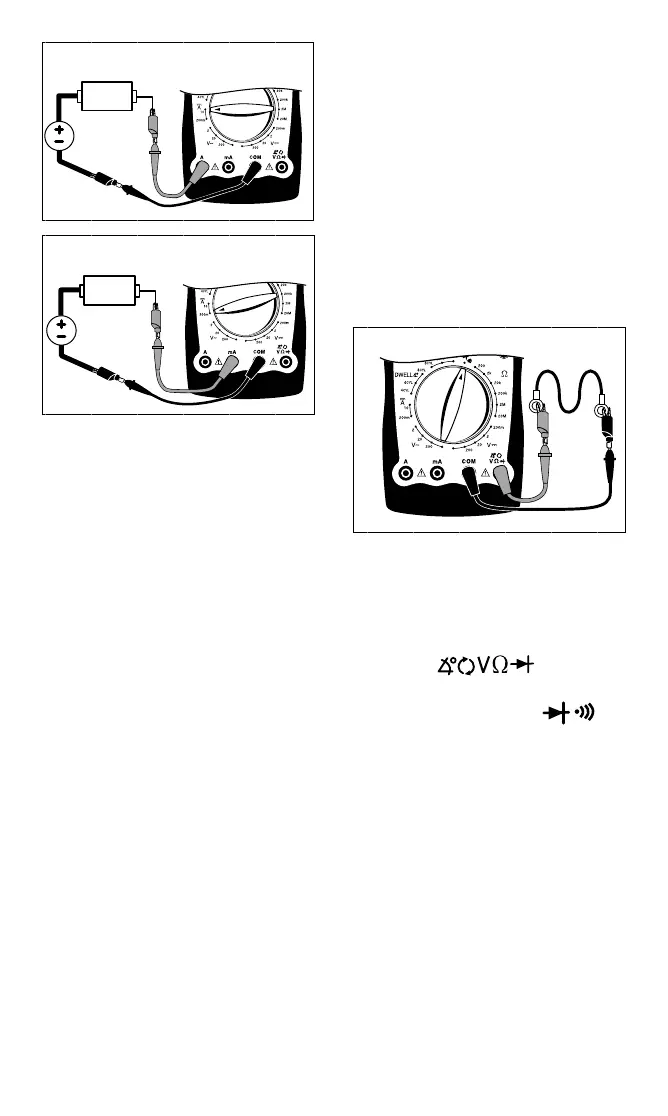

Fig. 12
Negro
Rojo
Fig. 10
Fig. 11
dentro de la clavija de guía de
prueba COM.
2. Inserte la guía de prueba ROJA
dentro de la clavija “A” o "mA" de
guía de prueba.
3. Desconecte o abra eléctricamente el
circuito donde usted desea medir la
corriente.
Esto se efectúa:
• Desconectando el arnés del cableado.
• Desconectando el cable del tor-
nillo en el terminal tipo.
• Retire la soldadura de la guía del
componente si trabaja en tableros
de circuitos impresos.
•
Corte el cable si no existe otra manera
posible de abrir el circuito eléctrico.
4. Conecte la guía de prueba ROJA a uno
de los lados del circuito desconectado.
5. Conecte la guía de prueba NEGRA
al lado restante del circuito
desconectado.
6. Gire el interruptor giratorio del
multímetro a la posición de 10A DC
o a la posición de 200mA.
7. Vea la lectura en la pantalla.
Invierta las guías de prueba ROJA y
NEGRA, si el signo menos (-) aparece
en
la pantalla.
Pruebas de continuidad
La continuidad es una manera rápida de
efectuar una prueba de resistencia para
determinar si un circuito está abierto o
cerrado. El multímetro emitirá un “bip”
cuando el circuito está cerrado o en
cortocircuito, de manera que usted no
tiene que mirar la pan talla. Las
inspecciones de continuidad se efectúan
generalmente cuando se inspecciona por
fusibles quemados, operación del
interruptor y cables abiertos o en
cortocircuito.
Para medir la continuidad (vea Fig. 12):
1. Inserte la guía de prueba NEGRA
dentro de la clavija de guía de
prueba COM.
2. Inserte la
guía de prueba ROJA
dentro de la clavija de guía de
prueba
.
3. Gire el interruptor giratorio del
multímetro a función
.
4. Junte las guías de prueba ROJA y
NEGRA para probar la continuidad.
Escuche el tono para verificar la
operación correcta.
5. Cuando desee probar por
continuidad conecte las guías de
prueba ROJA y NEGRA juntas a
través del componente.
Escuche el tono:
• Si escucha el tono - El circuito
está cerrado o en cortocircuito.
• Si no escucha el tono - El circuito
está abierto.
Negro
Rojo
Fuente
de voltaje
de CC
Mecanismo
eléctrico
Negro
Rojo
Fuente
de voltaje
de CC
Mecanismo
eléctrico
600
600
600
600
600
600
