Actron AutoTroubleShooter User Manual

45

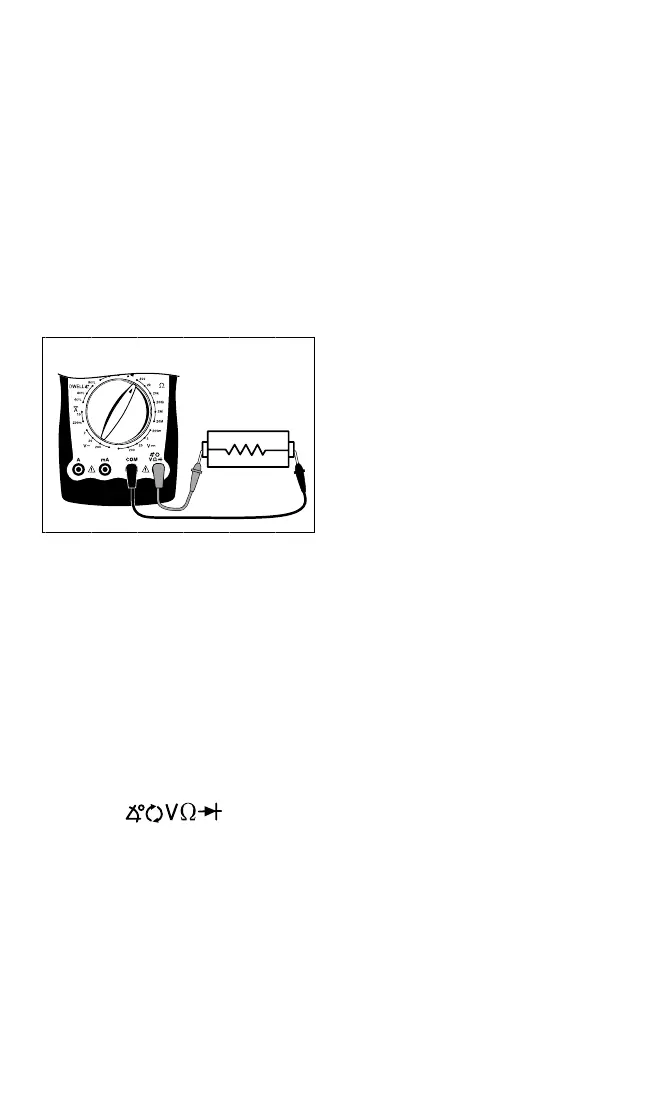

Fig. 9
Rojo Negro
Resistencia
desconocida
Medición de la resistencia
La resistencia se mide en unidades eléctricas
llamadas ohmios (Ω). El multímetro digital
puede medir resistencia de 0,1Ω a 20MΩ o
20.000.000 ohmios. Una resistencia infinita
se muestra con un “1” en el lado izquierdo de
la pantalla (vea Ajuste del intervalo en la
página 40). Usted puede usar este múltimetro
para efectuar cualquier medición de
resistencia indicada en el manual de servicio
del vehículo. Las pruebas de bobinas de
encendido, cables de l
as bujías y de algunos
sensores del motor son usos comunes para la
función OHMIOS (Ω).
Para medir la resistencia (vea Fig. 9):
1. Desconecte la potencia del circuito
(OFF)
Desconecte toda la potencia eléctrica
en el circuito donde se está tomando
la medición de la resistencia para
obtener una medición exacta de la
resistencia y evitar daños posibles al
multímetro digital y al circuito eléctrico
bajo prueba.
2. Inserte la guía de prueba NEGRA
en la clavija COM de guía de
prueba.
3. Inserte la guía de prueba ROJA en la
clavija
de guía de
prueba.
4. Gire el interruptor giratorio del
multímetro al intervalo de 200Ω.
Junte las guías de prueba ROJA y NEGRA
del multímetro y vea la lectura en la
pantalla.
Típicamente la pantalla debe leer 0,
2Ω a 1,5Ω.
Inspeccione ambos extremos de las
guías de prueba por malas
conexiones, si la lectura en la
pantalla fue mayor que 1,5 Ω .
Reemplace las guías de prueba si
se hallan malas conexiones.
5. Conecte las guías de prueba ROJA
y NEGRA a través del componente
donde desea medir la resistencia.
La polaridad no es importante al
efectuar mediciones de resistencia.
Las guías de prueba sólo tienen que
c
onectarse a través del componente.
6. Gire
el
interruptor
giratorio
de
l
multímetro al intervalo deseado de
OHMIOS
Comience con el intervalo mayor de
OHMIOS y disminuya al intervalo
apropiado según requerido, si la r
e s i s t en c i a a p r o x i m ada e s
desconocida. (Vea Ajuste del intervalo
en la página 40)
7. Vea la lectura en la pantalla - Note
la graduación del intervalo para las
unidades correctas.
NOTE: 2KΩ = 2.000Ω ;
2MΩ = 2.000.000Ω
Reste la resistencia de la guía de
prueba determinada en el paso 4 de
arriba de la lectura de la pantalla en
el paso 7, si desea efectuar
mediciones precisas de la
resistencia. Es una buena idea
hacer esto para mediciones de
resistencia menores que 10Ω.
Medición de corriente
continua
Este multímetro puede usarse para medir la
corriente continua en el intervalo de 0 a 10A.
El fusible interno se quemará si la corriente
que usted está midiendo excede los 10A (vea
Reemplazo del fusible en la página 41). Las
mediciones de corriente deben efectuarse
con el multímetro en serie con el componente,
a diferencia de las mediciones de voltaje y
resistencia donde el multímetro se conecta a
través del componente que usted está
probando. Algunas de las aplicaciones de
corriente continua son la aislación de drenajes
de corriente y cortocircuitos.
Para medir la corriente continua (vea
Fig. 10 y 11):
1. Inserte la guía de prueba NEGRA
600
600
