94
9V

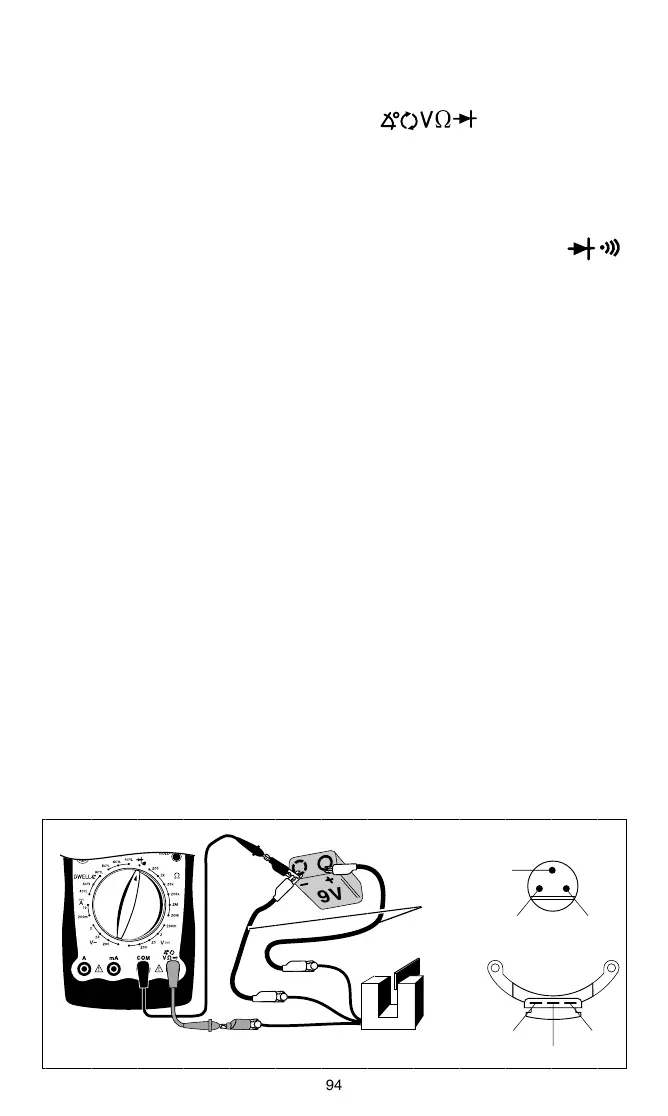

Fig. 27
Capteurs à effet Hall / commutateurs
Les capteurs à effet Hall sont utilisés lorsque
l’ordinateur du véhicule a besoin de connaître
la vitesse et la position d’un objet en rotation.
Les capteurs à effet Hall sont fréquemment
utilis dans les circuits d’allumage pour
terminer la position du vilebrequin et de
l’arbre à came pour que l’ordinateur du
véhicule connaisse le moment optimum de
clenchement des bobines d’allumage et
de fonctionnement des injecteurs de
carburant. Ce contrôle vérifie le bon
fonctionnement du commutateu
r/capteur à
effet Hall.
Procédure de mesure (consultez la figure
27) :
1. Déposez le capteur à effet Hall du
véhicule.
Consultez le manuel d’entretien du
véhicule pour la procédure à suivre.
2. Branchez la pile de 9 V sur les
broches TERRE et ALIMENTA-
TION du capteur.
Reliez la borne positive de la pile de
9 V sur la broche ALIMENTATION
du capteur.
Reliez la borne négative de la pile
de 9 V sur la broche TERRE du
capteur.
Consultez les illustrations pour les
emplacements de broche de
TERRE et d’ALIMENTATION.
Pour les capteurs non illustrés
consultez le manuel d’entretien du
véhicule pour les emplacements
de broche.
3. Insérez le fil de mesure NOIR dans
la prise de mesure COM.
4. Insérez le fil de mesure ROUGE
dans la prise de mesure
.
5. Connectez le fil de mesure ROUGE
sur la broche SIGNAL du capteur.
6. Connectez le fil de mesure NOIR à
la broche négative de la pile de 9 V.
7. Tournez le bouton du multi-
analyseur sur la fonction
.
Le multi-analyseur doit émettre un signal
sonore.
8. Glissez une lame plate de fer ou
d’acier magnétique entre le
capteur et l’aimant. (Utilisez une
chute de tôle, une lame de
couteau, une règle en acier, etc...)
Le signal sonore du multi-
analyseur doit s’arrêter et
l’affichage doit indiquer un
dépassement de capacité.
Enlevez la lame en acier et le multi-
analyseur doit de nouveau émettre
un signal sonore.
Pas de problème si l’affichage
change de manière aléatoire après
avoir retiré la lame en acier.
Répétez plusieurs fois pour vérifier
les résultats.
9. Résultats de mesure
Bon capteur: le multi-analyseur bas-
cule de signal sonore à passement
de capacité lorsque la lame en acier est
insérée et enlevée.
Mauvais capteur: Aucun changement
du multi-analyseur lorsque la lame
d’acier est insérée et retirée.
SIGNAL
TERRESIGNAL
TERRE SIGNAL
Capteur
TERRE
Fils de
connexion
Capteur à effet
Hall typique
ALIMENTATION
Distributeur Chrysler
à effet Hall
Distributeur Ford
à effet Hall
Aimant
ALIMENTATION
ALIMENTATION Lame en fer
ou en acier
Rouge
Noir
600
600
