66

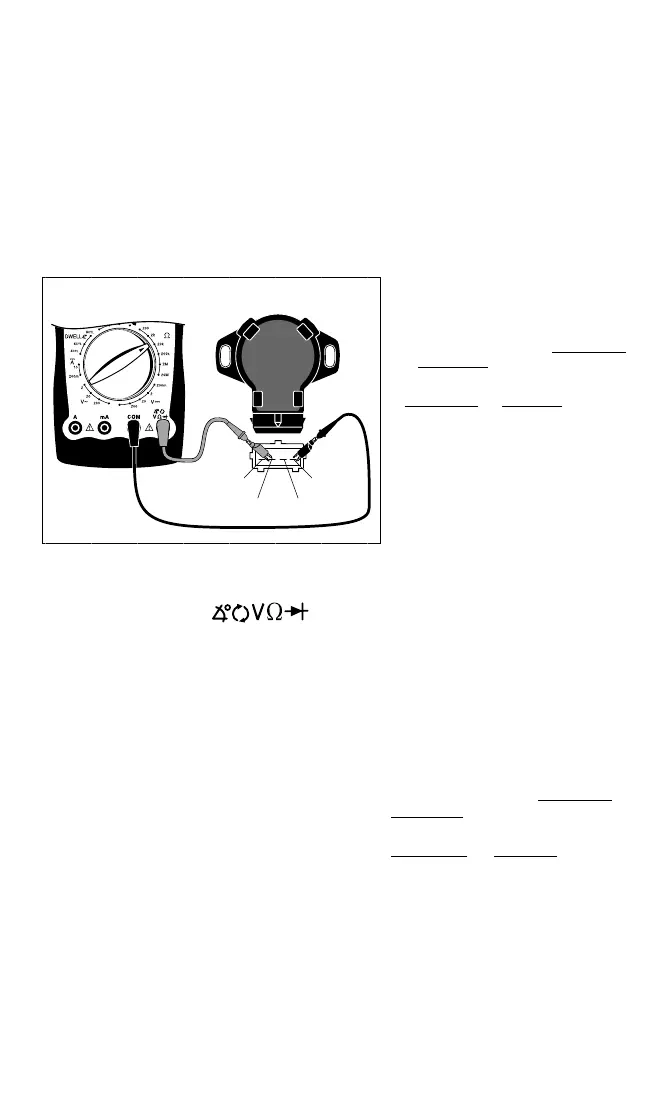

Fig. 33
Negro
Sensor de posición
del regulador típico
CORRIENTE TIERRA
SEÑAL
INTERRUPTOR
DE
WOT
Rojo
Los sensores de posición son
potenciómetros o un tipo de resitores
variables. Son usados por la computadora
para determinar la posición y la dirección
del movimiento de un mecanismo
mecánico. Las aplicaciones típicas del
sensor de posición son los sensores de
posición del regulador, sensores de
posición de la válvula EGR y sensores de
flujo de aire a través de la aleta.
Procedimiento de prueba (vea Fig. 33):
1. Inserte la guía de prueba NEGRA en
la clavija de guía de prueba COM.
2. Inserte la guía de prueba ROJA en
la clavija de prueba
.
3. Desconecte el arnés de cableado
del sensor.
4. Conecte las guías de prueba.
Conecte la guía de prueba ROJA a
la clavija de POTENCIA (POWER)
del sensor.
Conecte la guía de prueba NEGRA
a la clavija de CONEXION A TIERRA
(GROUND) del sensor.
Para la ubicación de las clavijas de
POWER y GROUND refiérase al
manual de servicio del vehículo.
5. Gire el interruptor giratorio del
multímetro al rango de 20K.
6. Vea y registre la lectura de la
pantalla.
La pantalla debe leer algún valor
de resistencia.
Ajuste el rango si el multímetro está en
un rango excesivo. (Vea Graduación
del rango en la página 40.)
Si el multímetro está en un rango
excesivo en el rango mayor,
entonces el sensor está en un
circuito abierto y es defectuoso.
7. Mueva la guía de prueba ROJA a la
clavija de SEÑAL (SIGNAL) del sensor.
Refiérase al manual de servicio
del vehículo para la ubicación de la
clavija de SEÑAL del sensor.
8. Opere el sensor.
Sensor de posición del regulador.
Mueva lentamente el acople del
regulador desde la posición
cerrada a abierta.
Dependiendo de
la conexión, la
lectura de la pantalla
aumentará
o
disminuirá en resistencia.
La lectura de la pantalla debe
comenzar o finalizar al valor
aproximado de la resistencia
medida en el paso 6.
Algunos sensores de posición
del regulador tienen un interruptor
de regulador completamente
abierto (WOT) además de un
potenciómetro.
Siga el procedimiento de prueba
de Prueba de Interruptores en la
página 47, para probar esos
interruptores.
Mueva el acople del regulador,
cuando se le instruya a que opere
el interruptor.
Sensor de flujo de aire a través de la
aleta
Abra lentamente la “puerta” de la
aleta de cerrada a abierta
empujándola con un lápiz o un objeto
similar. Esto no dañará el sensor.
Dependiendo de la conexión, la
lectura de la pantalla
aumentará o
disminuirá en resistencia.
La lectura de la pantalla debe
comenzar o finalizar al valor
aproximado de la resistencia
medida en el paso 6.
Algunos sensores de de flujo de
aire a traves de la aleta tienen un
interruptor de vacío y un sensor de
temperatura de aire de entrada
además de un potenciómetro.
Vea Prueba de los interruptores en
la página 47.
Abra la “puerta” de la aleta, cuando
se le instruya a que opere el
interruptor.
Sensores de tipo de posicn
