Actron AutoTroubleShooter User Manual

81
Rouge
Noir
Source de
tension de
courant
continu
Mécanisme
électrique

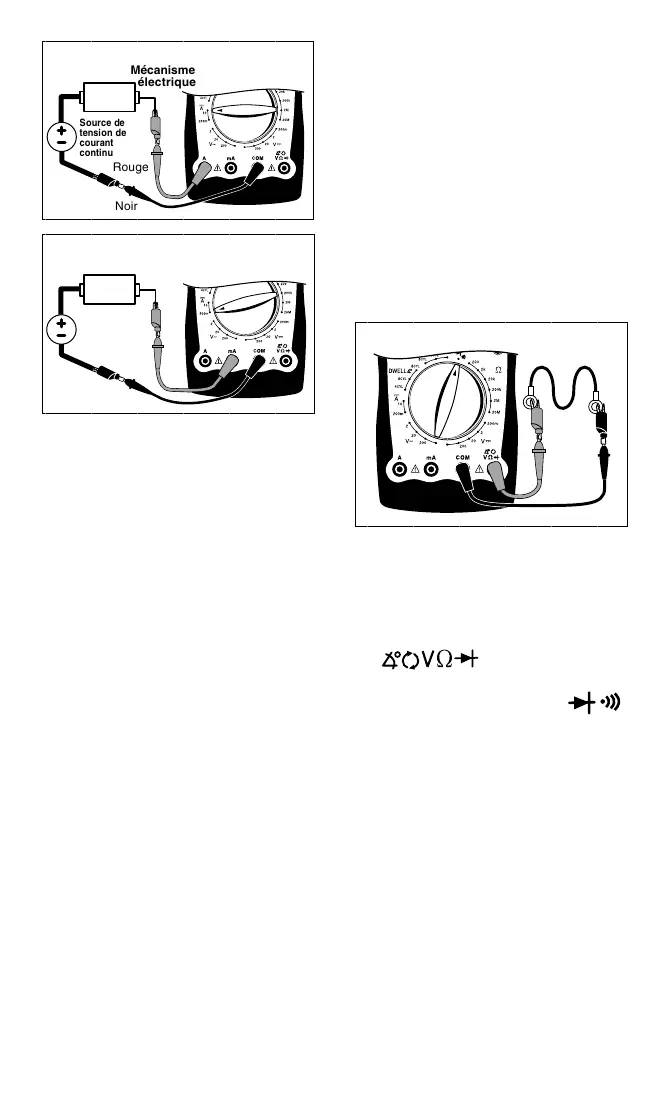

Fig. 12
Noir
Rouge
Fig. 10
Fig. 11
3. Déconnectez ou ouvrez
électriquement le circuit dans lequel
vous voulez mesurer le courant.
Ceci se fait en :
• déconnectant le harnais de câblage.
• déconnectant le fil de la borne à
visser.
• désoudant la broche du composant
lors du travail sur des circuits
imprimés.
• coupant le fil s’il n’y a pas d’autre
moyen d’ouvrir le circuit électrique.
4. Connectez le fil de mesure
ROUGE sur un côté du circuit
déconnecté.
5. Connectez le fil de mesure NOIR
su r l ’ a utr e côt é d u c i r cui t
déconnecté.
6. Tournez le bouton du multi-
analyseur sur la position 10 A ou
de 200 mA CC.
7. Examinez l’affichage de l’écran.
Si un signe moins (-) apparaît sur
l’écran, inversez les fils de mesure
ROUGE et NOIR.
Recherche de continuité
La recherche de continuité est une
manière rapide de faire une mesure de
résistance pour déterminer si un circuit
est ouvert ou fermé. Le multi-analyseur
émet un signal sonore lorsque le circuit
est fermé ou en court-circuit, et il est donc
inutile de regarder l’écran. Les contrôles
de
continuité sont généralement effectués
lors de la vérification de fusibles, de
fonctionnement de commutateur et de
fils ouverts ou en court-circuit.
Pour mesurer la continuité (consultez
Rouge
Noir
Source de
tension de
courant
continu
Mécanisme
électrique
la figure 12):
1. Insérez le fil de mesure NOIR dans
la prise de mesure COM.
2. Insérez le fil de mesure ROUGE
dans la prise de mesure
.
3. Tournez le bouton du multi-
analyseur sur la fonction
.
4. Mettez en contact les fils de
mesure ROUGE et NOIR pour
vérifier la continuité.
Écoutez le signal sonore pour vérifier
le bon fonctionnement.
5. Connectez les fils de mesure
ROUGE et NOIR entre les bornes
du composant où vous voulez
vérifier la continuité.
Écoutez le signal sonore :
• Si vous entendez un signal sonore
- le circuit est fermé ou en court-
circuit.
• Si vous n’entendez pas de signal
sonore - le circuit est ouvert.
600
600
600
600
600
600
