2.6 CONNESSIONE TRA AERCONNECT E VMF-E6

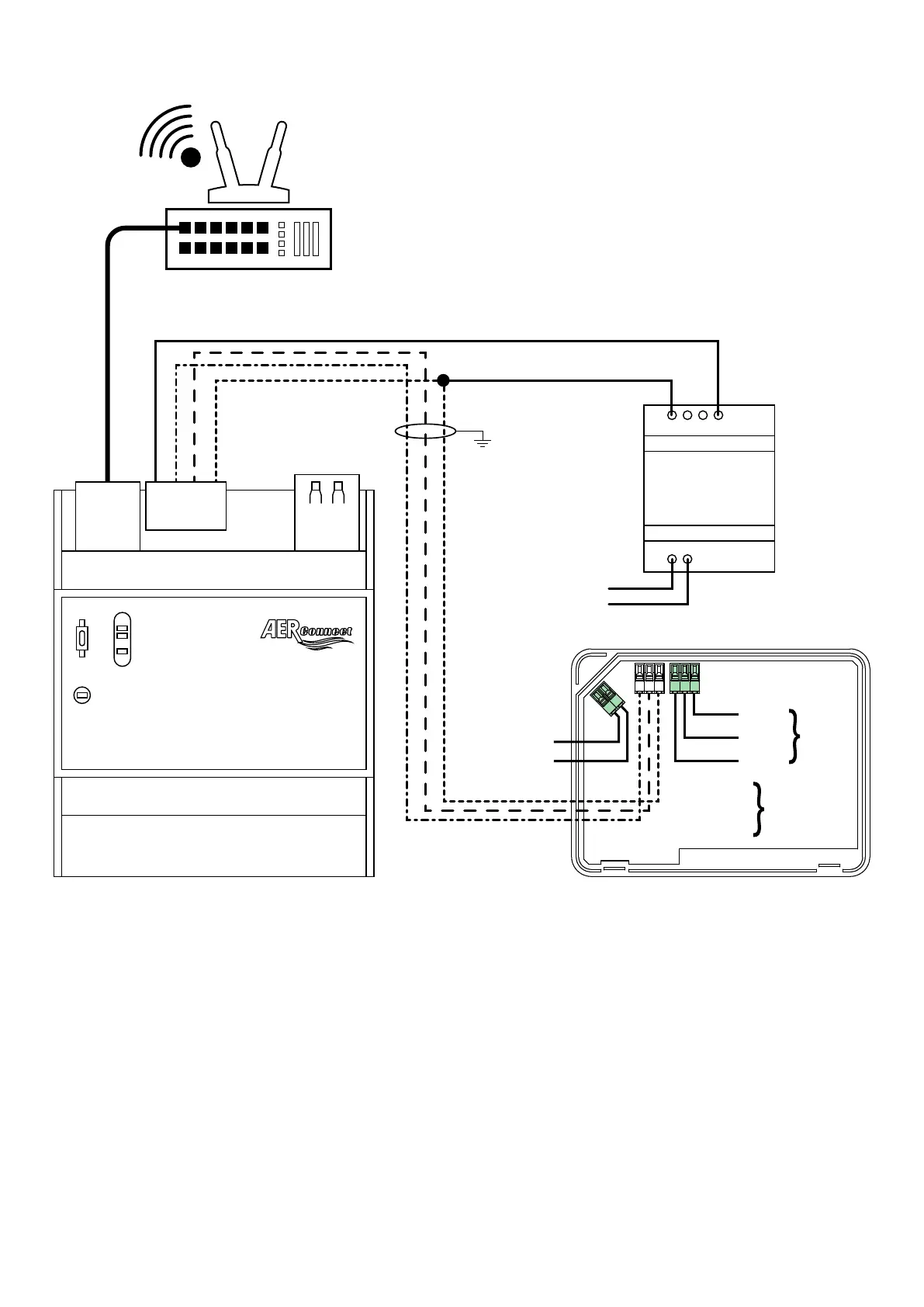

Nel caso in cui i sistemi gestiti dai VMF-E6 siano collegati direttamente all'accessorio AERCONNECT, i collegamenti dovranno essere i seguenti:
GND
TX- (B)
TX+ (A)
RS485
(VMF)
GND
TX- (B)
TX+ (A)
RS485
(BMS)
+12Vcc/24Vac
-12Vcc/24Vac
VMF-E6
SL
SL2
PI
+ A B -
1 2
5 6
3 4
L
N
KB-POW60-3M
ATTENZIONE:
— L' accessorio AERCONNECT dovrà essere collegato all'alimentatore fornito a corredo;
— Il cavo si collegamento tra VMF-E6 e ETHERNET-RS485 dovrà essere collegato a terra in una sola sua estremità;
— Il cavo di collegamento tra VMF-E6 e ETHERNET-RS485 dovrà essere un cavo schermato multipolare con sezione minima 0,3255mm
