9

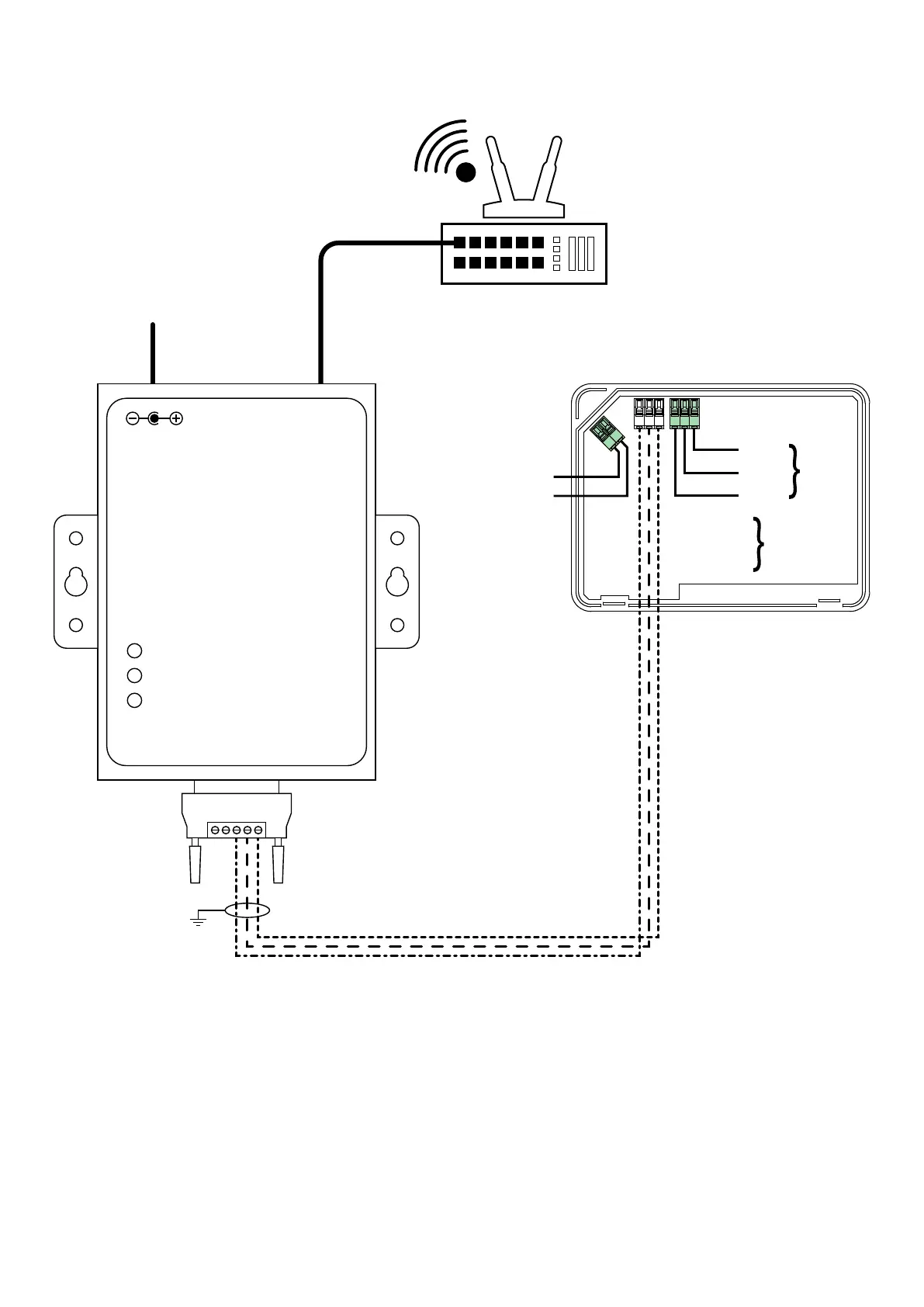

2.5 CONNESSIONE TRA ETHRNET-RS485 E VMF-E6
Nel caso in cui i sistemi gestiti dai VMF-E6 non siano collegati direttamente all'accessorio AERCONNECT, sarà necessario utilizzare uno o più (in base alla tipologia di collegamento
desiderato) accessori ETHERNET-RS485; in questo caso i collegamenti tra i pannelli VMF-E6 e l'accessorio ETHRNET-RS485 dovranno essere le seguenti:
GND
TX- (B)
TX+ (A)
RS485
(VMF)
GND
TX- (B)
TX+ (A)
RS485
(BMS)
+12Vcc/24Vac
-12Vcc/24Vac
12-48VDC
VMF-E6ETHERNET-RS485
ATTENZIONE:
— Per l'installazione del convertitore fare riferimento alle istruzioni presenti a corredo dello stesso;
— Ogni accessorio ETHERNET-RS485 dovrà essere collegato all'alimentatore fornito a corredo;
— Il cavo si collegamento tra VMF-E6 e ETHERNET-RS485 dovrà essere collegato a terra in una sola sua estremità;
— Il cavo di collegamento tra VMF-E6 e ETHERNET-RS485 dovrà essere un cavo schermato multipolare con sezione minima 0,3255mm
2
;
