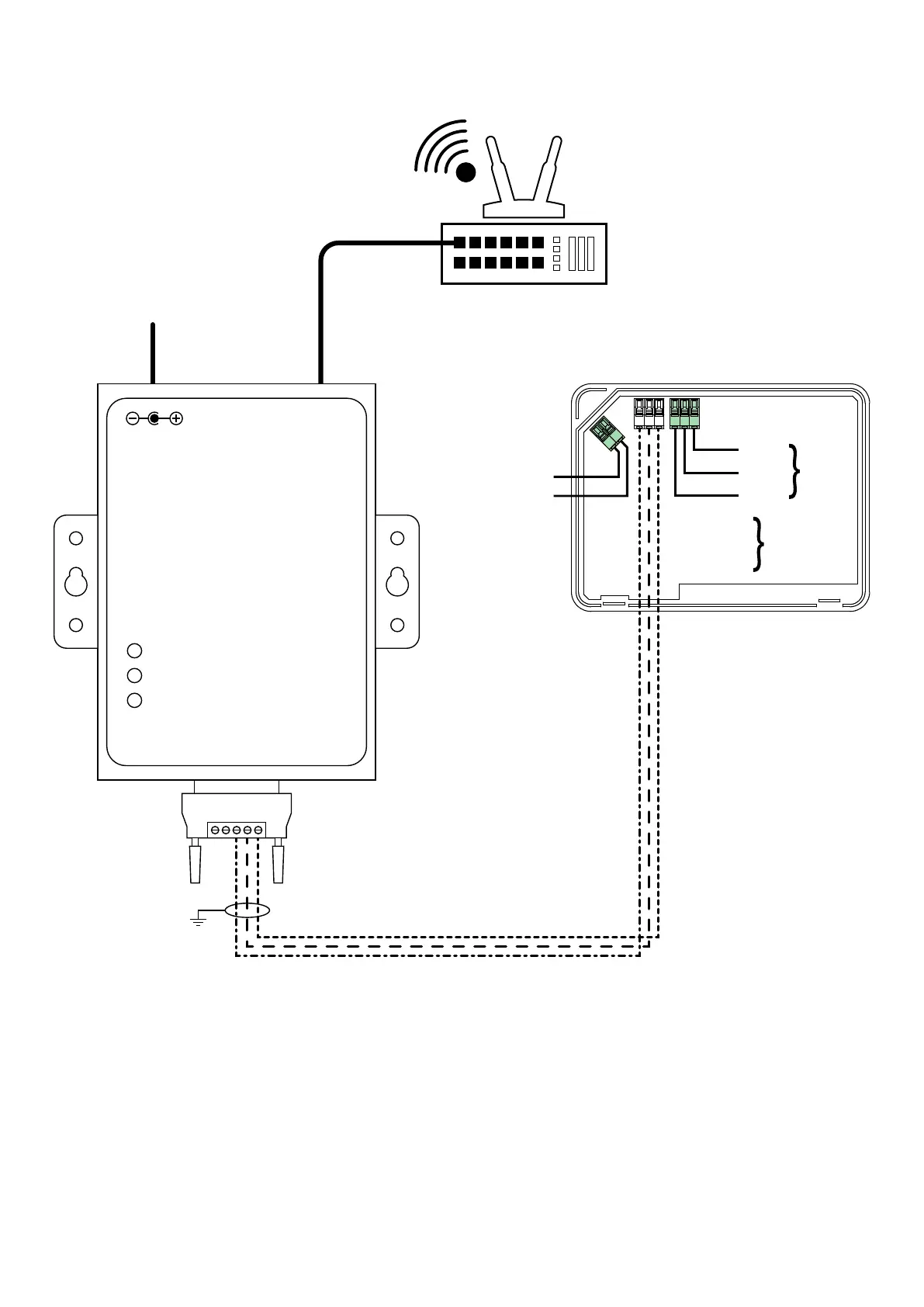

2.5 CONEXIÓN ENTRE ETHRNET-RS485 Y VMF-E6
Si los sistemas gestionados por los VMF-E6 no están conectados directamente al accesorio AERCONNECT, será necesario usar uno o varios (en base al tipo de conexión que desea)
accesorios ETHERNET-RS485; en ese caso las conexiones entre los paneles VMF-E6 y el accesorio ETHRNET-RS485 deberán ser las siguientes:
GND
TX- (B)
TX+ (A)
RS485
(VMF)
GND
TX- (B)
TX+ (A)
RS485
(BMS)
+12Vcc/24Vac
-12Vcc/24Vac
12-48VDC
VMF-E6ETHERNET-RS485
ATENCIÓN:
— Para instalar el convertidor consulte las instrucciones presentes junto con el equipo.
— El accesorio ETHERNET-RS485 deberá estar conectado al alimentador que se proporciona con el equipo.
— El cable si la conexión es entre VMF-E6 y ETHERNET-RS485 deberá estar conectado a tierra en uno solo de los extremos.
— El cable de conexión entre VMF-E6 y ETHERNET-RS485 deberá ser un cable apantallado multipolar con sección mínima de 0,3255mm
