2.4 SERIELLE SCHNITTSTELLE DES ÜBERWACHUNGSSYSTEMS
Die Bedientafel VMF-E6 kann eine serielle Kommunikations-Schnittstelle gegenüber einem Supervisor oder BMS Dritter zur Verfügung stellen. Das implementierte Kommunikationsprotokoll ist Modbus
RTU; die Eigenschaften dieser Verbindung sind folgende:
— Kommunikationsweise: RTU;
— Kommunikationstyp: RS485 Standard, asynchron, 1 Startbit;
— Kommunikationsgeschwindigkeit: 9600/19200/38400 Baud;
— Stopp-Bit: 2;
— Paritätsmodus: kein Modus;

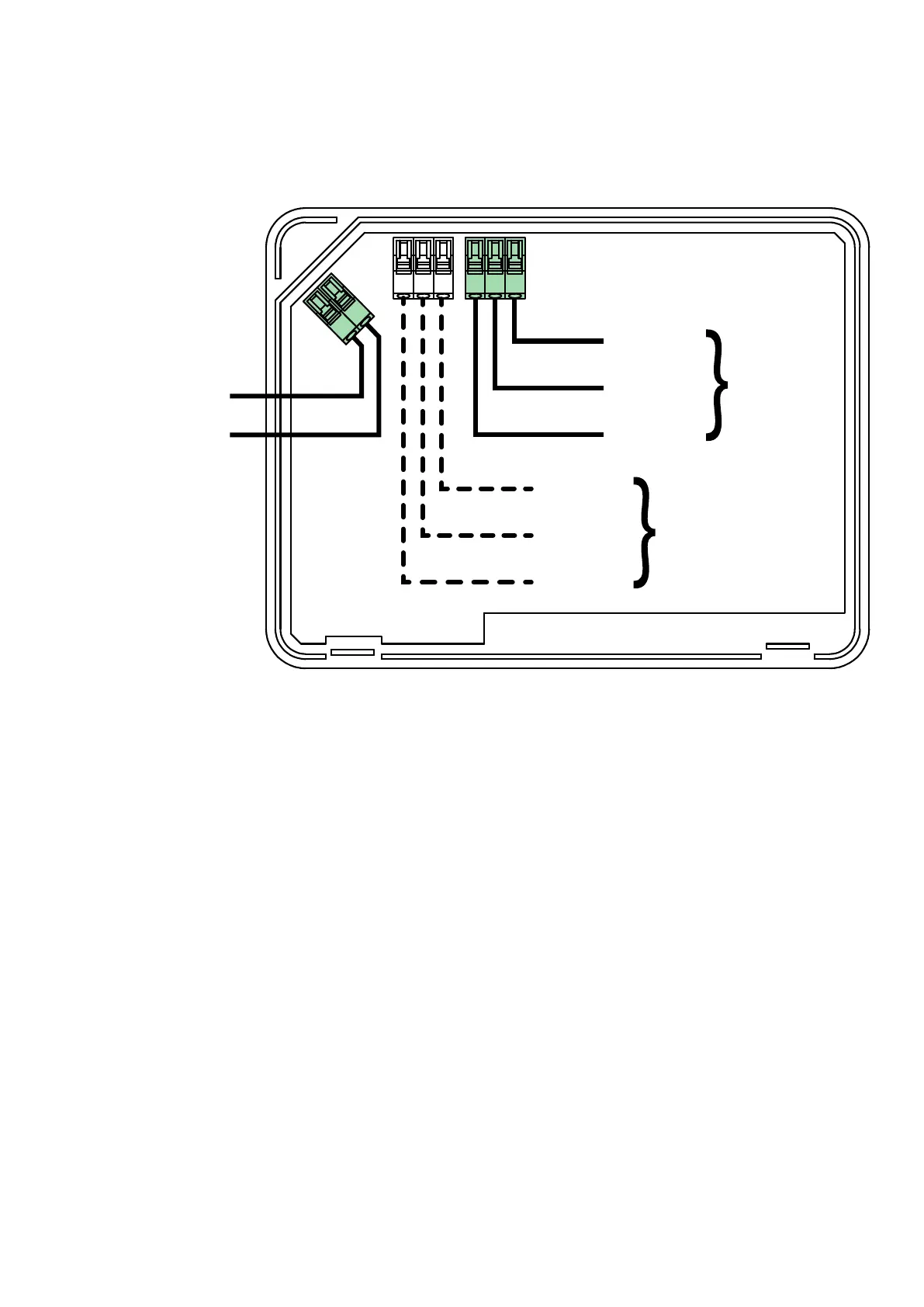

-12Vcc/24Vac
GND
TX- (B)
TX+ (A)
RS485
(VMF)
GND
TX- (B)
TX+ (A)
RS485
(BMS)
