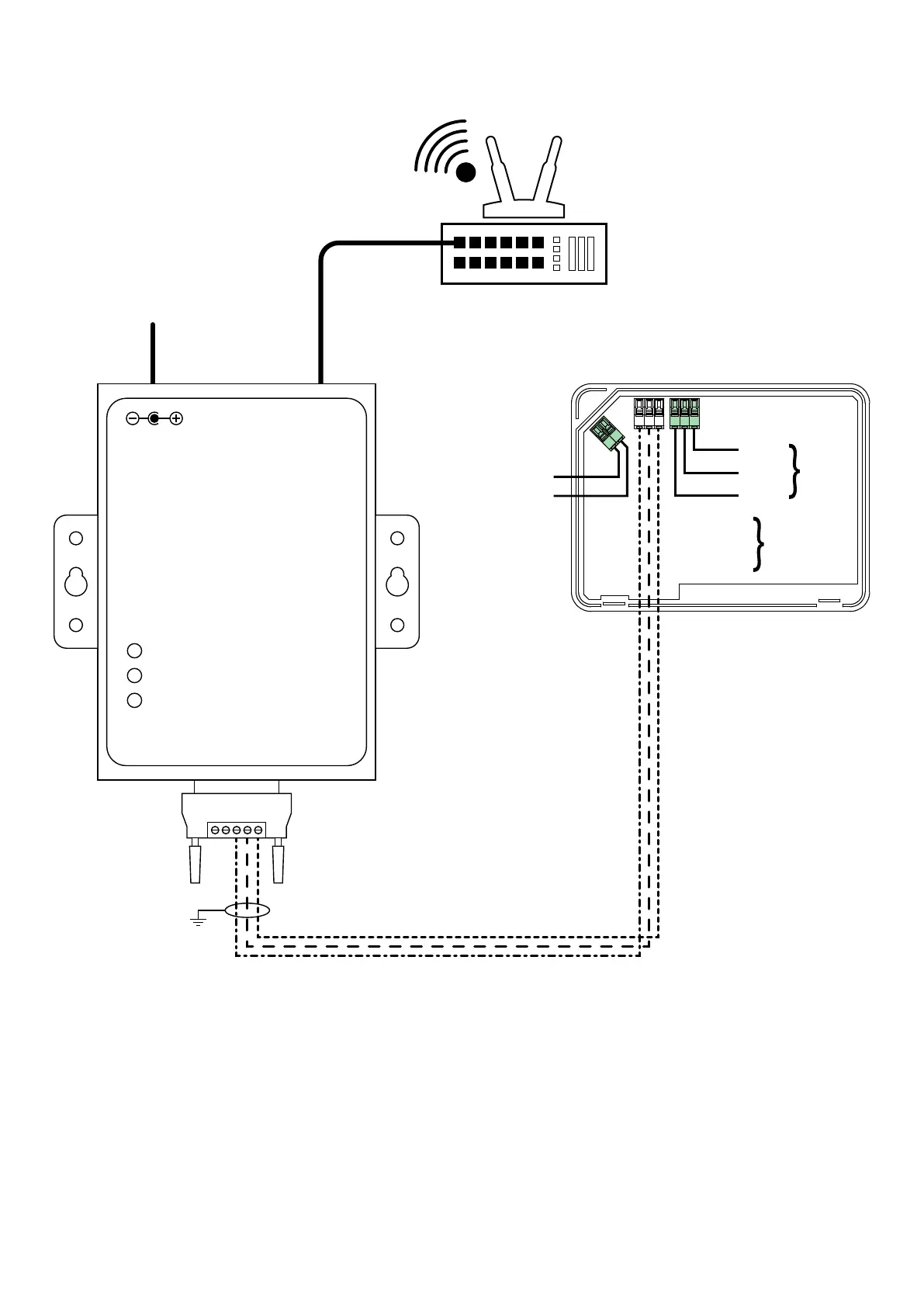

2.5 VERBINDUNG ZWISCHEN ETHRNET-RS485 UND VMF-E6
Sollten die von VMF-E6 verwalteten Systeme nicht direkt mit dem Zubehörteil AERCONNECT verbunden sein, müssen ein oder mehrere (je nach gewünschtem Anschluss) Zubehörteile ETHERNET-RS485
verwendet werden; in diesem Fall müssen die Verbindungen zwischen den Bedientafeln VMF-E6 und dem Zubehörteil ETHRNET-RS485 folgende sein:
GND
TX- (B)
TX+ (A)
RS485
(VMF)
GND
TX- (B)
TX+ (A)
RS485
(BMS)
+12Vcc/24Vac
-12Vcc/24Vac
12-48VDC
VMF-E6ETHERNET-RS485
ACHTUNG:
— für die Installation des Umrichters siehe beiliegende Anweisungen;
— jedes Zubehörteil ETHERNET-RS485 muss an das mitgelieferte Netzteil angeschlossen werden;
— das Verbindungskabel zwischen VMF-E6 und ETHERNET-RS485 darf nur an einem Ende geerdet sein;
— Das Verbindungskabel zwischen VMF-E6 und ETHERNET-RS485 muss ein mehrpoliges abgeschirmtes Kabel mit einem Mindestquerschnitt von 0,3255 mm sein
2
;
