En la parte inferior del regulador (que no se muestra en la
fi gura) hay dos trimmer más de regulación:
• BP banda proporcional, determina la respuesta de la válvula
• LIMIT, temperatura externa por debajo de la cual la resistencia
eléctrica se habilita
Nota: para mayores informaciones consulte la documentación
suministrada con la unidad o contacte el servicio de asistencia
técnica competente.
Control evolucionado ANZ J - Centralita RE037A
El dispositivo de regulación RE037A
permite la gestión de una válvula
motorizada de tres vías del tipo
con mando de tres contactos,
típicamente utilizada para la
alimentación de un panel radiante.
Realiza la función de termostato aire
exterior para habilitar la resistencia
eléctrica de integración por debajo
de un umbral confi gurable (valor por
defecto 0° C, calibrable entre -5 y +
5° C). Es posible activar la función
economy (reducción del set point de
un valor confi gurable por el usuario)
ABCDEF
3 0,8 --- --- 19 ---
Sonda Uso Suministrada Cableada
SH2O Temperatura agua producida SÍ NO
SAE Temperatura externa SÍ SÍ
SAI Temperatura interna SÍ NO
Confi guraciones de fábrica (valores aconsejados):
El valor calculado de esta manera se compara
con el leído por la sonda agua (incluida en el
suministro, que debe instalarse en el tubo de
alimentación del panel a la salida de la válvula
motorizada). En función de la diferencia
detectada la centralita determina la activación
de los relés de apertura o cierre del actuador.
La independencia de la temperatura calculada
respecto a la temperatura ambiente garantiza
estabilidad de funcionamiento incluso si se
produjeran variaciones repentinas como por
ejemplo la apertura de puertas o ventanas. Para
tener en cuenta los aportes de calor gratuitos
(por ejemplo la radiación solar), cuando la
sonda ambiente detecta una temperatura 2
grados superior al set point, el relé de cierre
de la válvula se activa para interrumpir la
alimentación de agua caliente proveniente de
la bomba de calor.
A : Reducción set point en calentamiento
B : Pendiente
C : no utilizado
D : no utilizado
E : Set point en calentamiento
Descripción de la centralita:
mediante contactos externos y la
función antihielo (reducción del set
point a 5° C). Nota: RE037A sólo es
adecuado para el funcionamiento
en calentamiento.
La centralita actúa sobre la
apertura de la válvula de tres vías
(no suministrada) manteniendo la
temperatura del agua enviada al
panel radiante a un valor óptimo;
dicho valor óptimo se calcula y se
actualiza continuamente sobre la
base de los siguiente elementos:
• temperatura externa, leída por una
sonda externa incluida en el suministro (SAE)
• temperatura ambiente, leída por
una sonda incluida en el suministro
y que debe instalarse en el espacio
climatizado (SAI)
• set point en calentamiento, es
decir, temperatura que se desea en
el espacio climatizado, confi gurable
mediante el correspondiente trimmer
de la centralita (Trimmer E)
• pendiente, es decir, aumento
de la temperatura óptima del agua
por 1 grado de disminución de la
temperatura externa (trimmer B)
Temp H2O = [(set point en calentamiento - Temp. exterior) x Pendiente] + set point en calentamiento
F : no utilizado
G : led cierre válvula
H : led apertura válvula
I : led resistencia integrativa
Encendido = ON / Apagado = OFF
L : led funcionamiento normal
M : led funcionamiento en modalidad
FROST

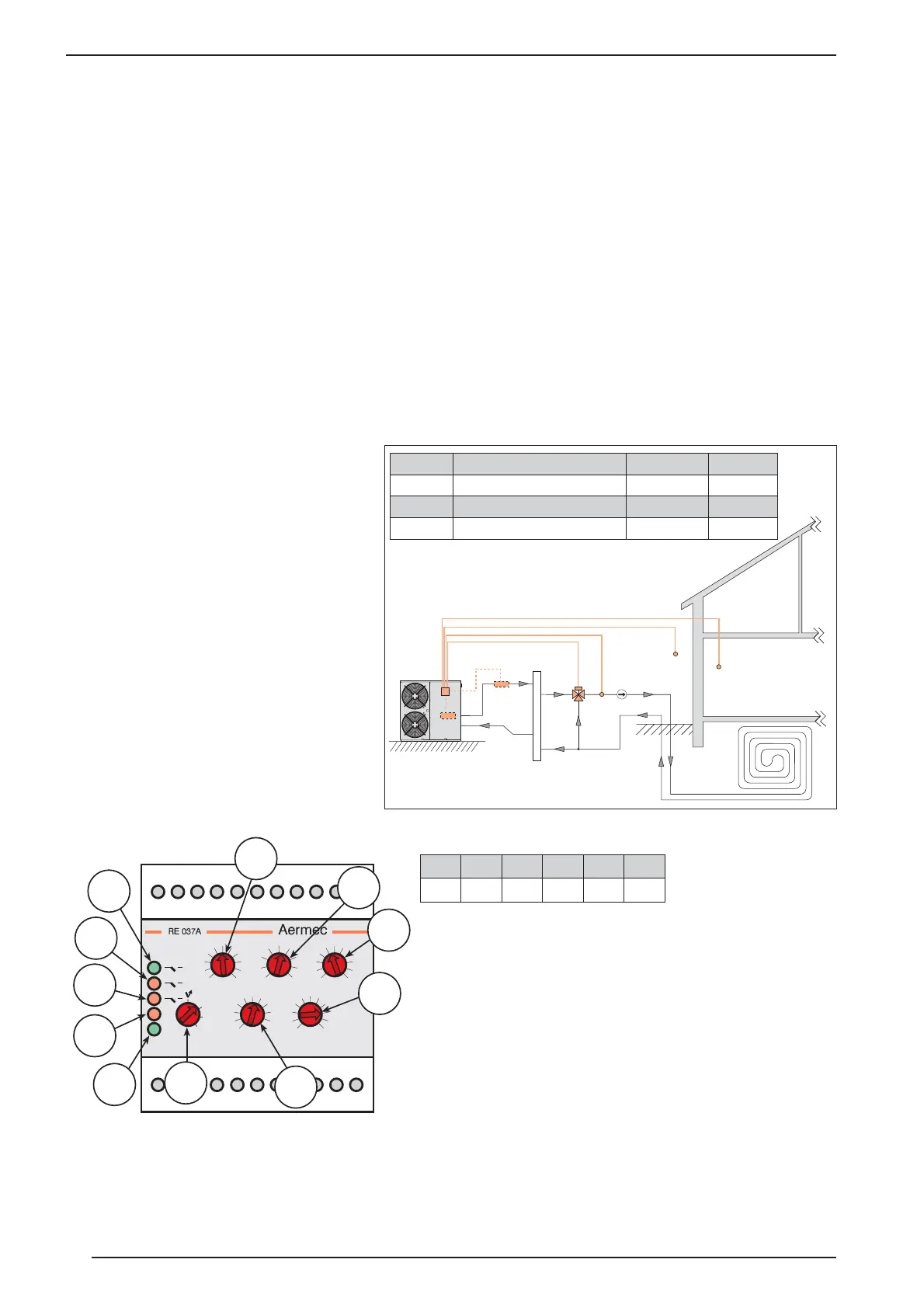

Ejemplo de instalación:
