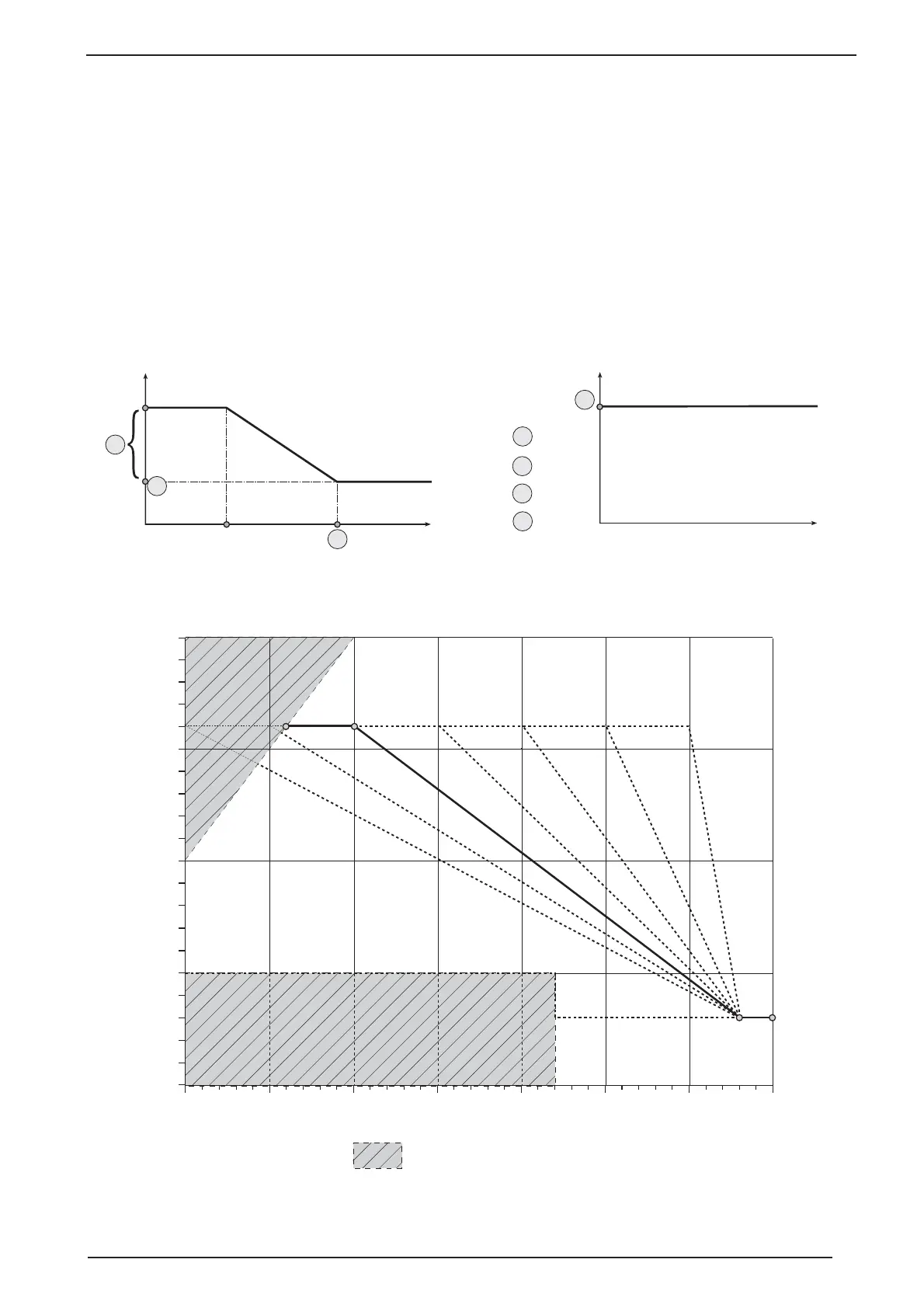

Lógica de control para el set de compensación
Las unidades ANZ están dotadas de la función de autocompensación del set agua producida en calor, en función de la temperatura
externa.
rL: Temperatura externa de inicio compensación
r3: Temperatura mínima del agua de regreso al punto rL
rF: Variación máxima de la temperatura del agua; donde r3+rF = Temperatura máxima del agua de regreso
rE: Inclinación de la gráfica del agua. Hace referencia al ejemplo de abajo
rF
max
r3
min T
rL
set en calor
(°C)
(°C)
Temperatura
externa
Lógica de compensación en calor (para losas radiantes)
-15 -10 -5 0 5 10 15 20
°C
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
°C
rE=-4.3
rE=-1.63
rE=-1
rE=-0.72
rE=-0.
57
rE=-0.46
rE=-0.39
rE=0
25
26
27
28
29
(°C)
Temperatura
externa
set en calor
(°C)
Lógica de compensación en calor (fan coil)
Temperatura externa
Set en calor
= Zona fuera de los límites de funcionamiento
La línea señalada representa un ejemplo posible de
selección. Datos calculados con ∆T de 5°C
