AERMEC FCWI 232V - Steuerung: Modbus-Kommunikation über Rs-485-Schnittstelle

71
* Wenn die Anlage in den Unterbrechungsmodus gestellt und die Taste
POWER ON
POWER OFF
COLD
POWER OFF
HEAT
COOL
POWER ON
oder
POWER ON
POWER OFF
COLD
POWER OFF
HEAT
COOL
POWER ON
gedrückt wird, erhöht sich die eingestellte Temperatur
um 1 °C bezogen auf die letzte Einstellung.
* Erneut die Taste
ON
OFF
SET
SENDMODE
SLEEP
LIGHT
Auto
Auto
F
C
drücken, um die Unterbrechungsfunktion aufzuheben.
* Stromausfall, Ausschalten auf "OFF" und Wechsel der Betriebsart des Geräts heben die Unterbrechungsfunktion auf.

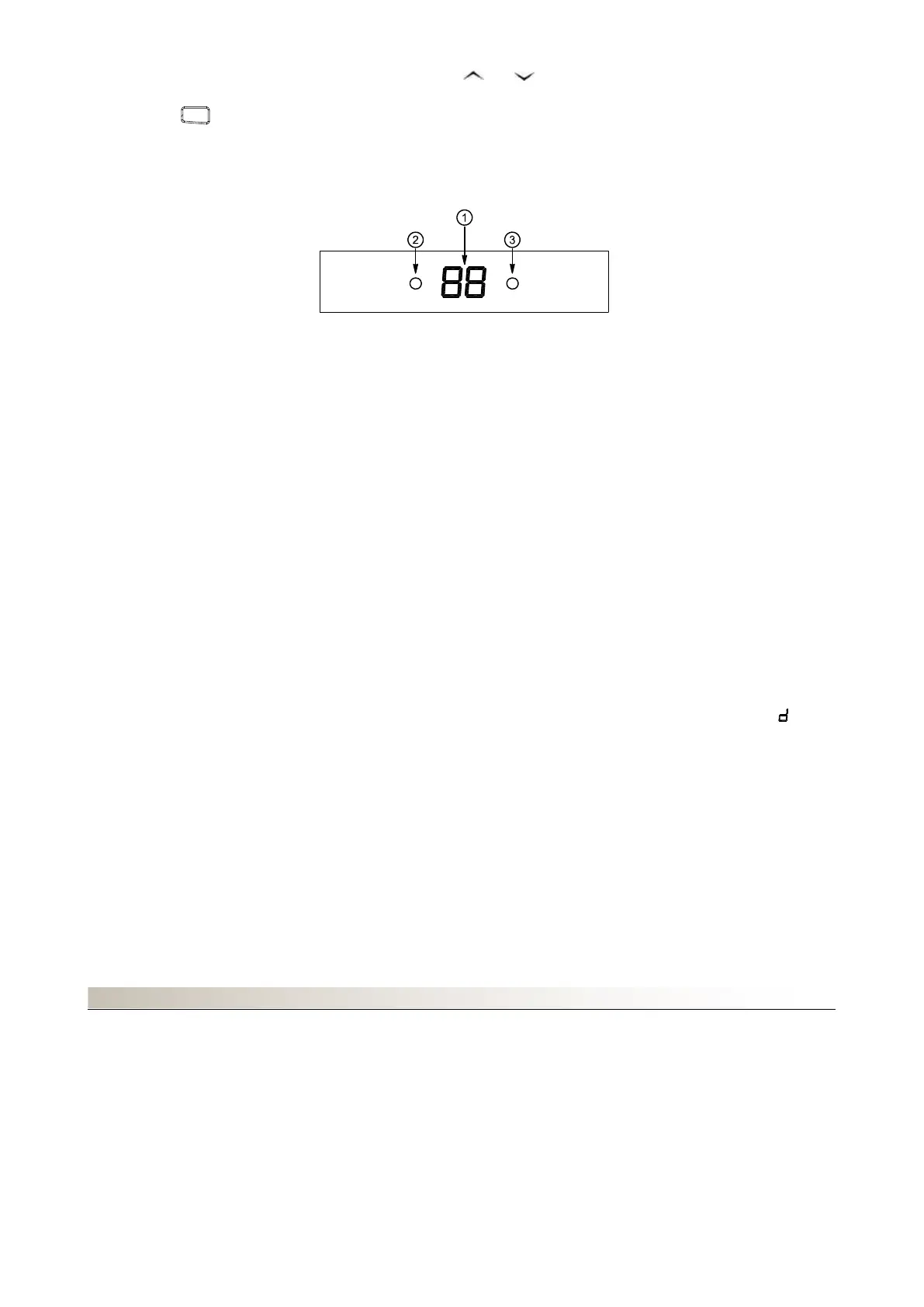

SELBSTDIAGNOSE GERÄTEDISPLAY
TEMPERATUR/FEHLERCODE:
Normalerweise wird die Raumtemperatur angezeigt, wenn das Klimagerät eingeschaltet ist.
• Wenn die eingestellte Temperatur geändert wird, blinkt die neue Einstellung in °C 3 Sekunden lange
• Wenn der Fehler Raumsensor aktiv ist, blinkt E1.
• Wenn der Fehler Innensensor aktiv ist, blinkt E2.
• Wenn der Fehler Wassereintrittssensor aktiv ist, blinkt E4 wird 5 Minuten nach der Erkennung kurz angezeigt.
• Wenn der Schutz gegen Fehler des Gebläses aktiv ist, blinkt E9.
Betrieb der Gebläsegeschwindigkeit wie folgt.
FA: AUTO FAN - F1: SPEED 1 - F2: SPEED 2 - F3: SPEED 3
BETRIEBSARTANZEIGE
Normalerweise zeigt sie die aktuelle Betriebsart.
• KÜHLUNG-BETRIEBSART, die Betriebsartanzeige "O" leuchtet BLAU und die Temperaturanzeige zeigt 3 Sekunden lang C , dann kehrt sie zur
Raumtemperaturanzeige zurück.
• HEIZUNG-BETRIEBSART, die Betriebsartanzeige "O" leuchtet ROT und die Temperaturanzeige zeigt 3 Sekunden lang H, dann kehrt sie zur
Raumtemperaturanzeige zurück.
• LUFTENTFEUCHTUNG-BETRIEBSART, die Betriebsartanzeige "O" leuchtet GRÜN und die Temperaturanzeige zeigt 3 Sekunden lang
, dann
kehrt sie zur Raumtemperaturanzeige zurück.
• LÜFTUNG-BETRIEBSART, die Betriebsartanzeige "O" schaltet sich nicht ein und die Temperaturanzeige zeigt 3 Sekunden lang F , dann kehrt
sie zur Raumtemperaturanzeige zurück.
• AUTO-MODUS, die Betriebsartanzeige “O“ schaltet sich wir folgt ein:
KÜHLUNG-BETRIEBSART, die Betriebsartanzeige "Q" leuchtet abwechselnd BLAU und WEISS und die Temperaturanzeige
zeigt 3 Sekunden lang A, dann kehrt sie zur Raumtemperaturanzeige zurück.
HEIZUNG-BETRIEBSART, die Betriebsartanzeige "O" leuchtet abwechselnd ROT und WEISS und die Temperaturanzeige
zeigt 3 Sekunden lang A, dann kehrt sie zur Raumtemperaturanzeige zurück.
ADRESSEINSTELLUNG DES GERÄTESLAVES
Standardmäßig haben die Geräte die Modbus-Adresse 0x01. Um die Geräte einzeln steuern zu können, die eindeutige Slave-
Adresse des Geräts mit dem Register Nr. 529 einstellen oder mit der verdrahteten Bedientafel PFW4.
MODBUS STEUERUNG & SCHNITTSTELLE
Es ist möglich, die Modbus-Steuerung über die RS-485-Schnittstelle (A1&B1 im Schaltplan) zu verwenden. Dabei ist das emp-
fohlene 24AWG-Kabel mit einer Länge von weniger als 500 m und einer Spannung unter 12 V einzusetzen. Das Standard-
Kommunikationsprotokoll ist Modbus RTU mit der Baudrate von 19200 bps, LSB first + even parity + 1 Stoppbit. Diese Werte
können über die Register 530 und 531 geändert werden.
STEUERUNG: MODBUSKOMMUNIKATION ÜBER RS485SCHNITTSTELLE
BETRIEBSART
ANZEIGE
TEMPERATUR/GEBLÄSEDREHZAHL/FEHLERCODE
TIMER
ANZEIGE
