modalità HEAT sarà impostata a 22°C. Il ventilatore sarà impostato
con velocità AUTO.
Utilizzando il tasto ausiliario (AUX) le funzioni TIMER, SLEEP vengono
cancellate.
MICROSWITCH
È possibile utilizzare il contatto MS presente in scheda per collegare
un microswitch (MS) nella scheda di controllo con le seguenti fun
-
zioni "Contatto finestra" (con DIP8 OFF, valore di default), "Contatto
presenza" (con DIP8 ON) oppure "Contatto gestito da Modbus"
(impostando il registro 257 pari a 1).
CONTATTO FINESTRA
Con DIP8 OFF e con il valore dell'indirizzo Modbus No.257 pari a 0
(impostazione di default), quando il contatto MS è aperto l’unità fun
-
ziona normalmente. Quando il contatto MS viene chiuso l’unità viene
spenta e non è possibile riaccenderla tramite telecomando, pannello
a filo o comunicazione Modbus. Quando il contatto MS viene nuova
-
mente aperto l’unità riprende a funzionare con le ultime impostazio-
ni, come in seguito ad Auto-Restart.
CONTATTO PRESENZA
Con DIP8 ON, l’unità non si spegne quando il contatto MS viene chiu
-
so, ma la temperatura impostata del sistema (sTSET) viene modificata
(sTSET = TSET + 3 in modalità COOL, sTSET = TSET – 3 in modalità
HEAT). In questo modo è possibile utilizzare un microswitch per
limitare i consumi energetici quando opportuno. L’indirizzo Modbus
No.39 segnala lo stato del contatto MS.
CONTATTO GESTITO TRAMITE MODBUS
Con valore dell'indirizzo Modbus No.257 pari a 1, l’unità non si
spegne e la temperatura impostata del sistema (sTSET)non cambia
quando il contatto MS viene chiuso. L’indirizzo Modbus No.39 segna
-
la lo stato del contatto MS e permette di modificare le impostazioni
dell’unità di conseguenza.
TIMER ON/OFF
Il condizionatore può essere programmato per accendersi o spegner
-
si anticipatamente. Una volta raggiunta l'ora impostata, il sistema
verrà automaticamente acceso o spento.
Per maggiori dettagli su "come impostare il timer", consultare il
manuale o le specifiche di ciascun comando.

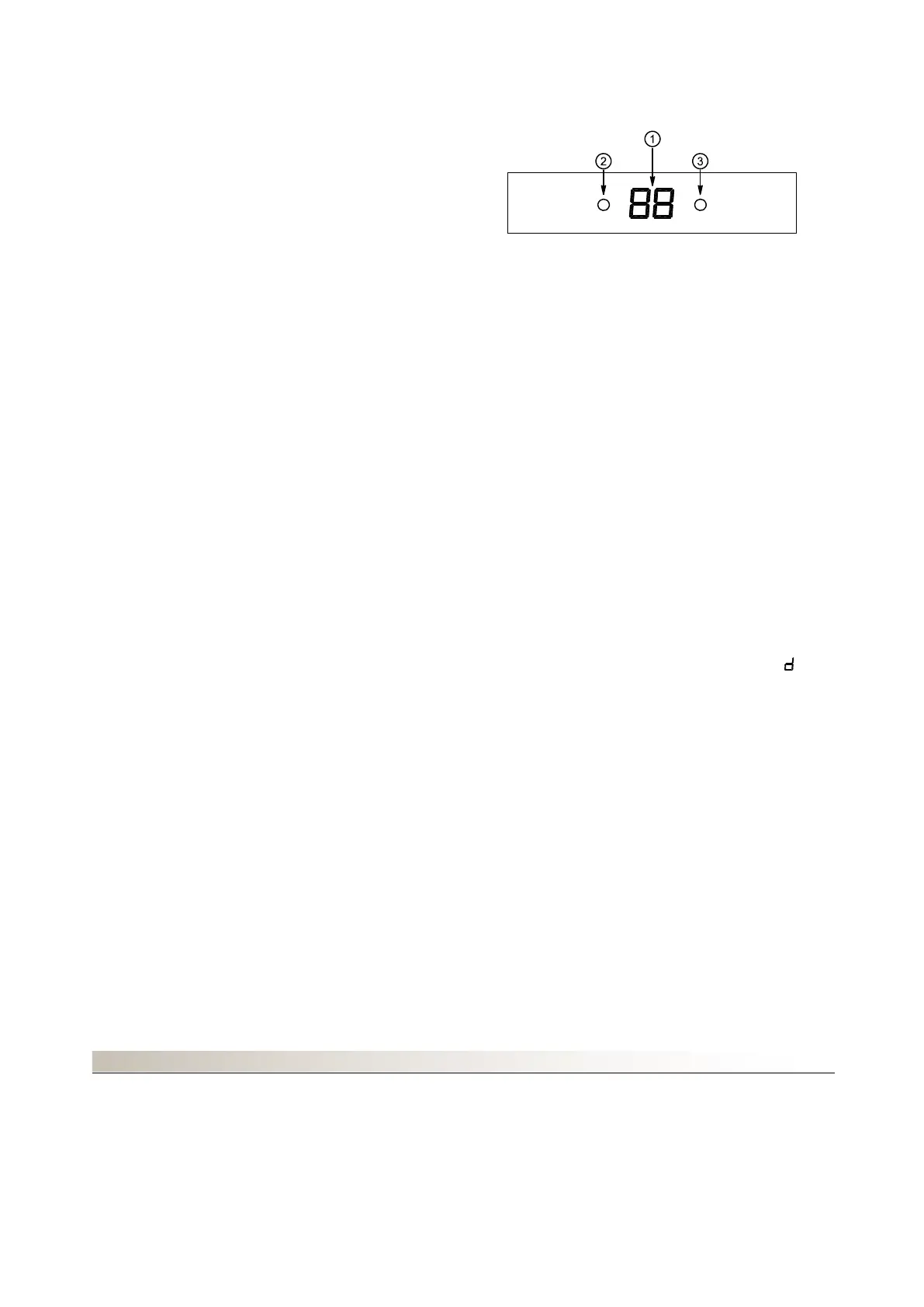

AUTODIAGNOSTICA DISPLAY UNITÀ
INDICATORE DI
MODALITÀ
TEMPERATURA/VELOCITÀ DI VENTILAZIONE/CODICE ERRORE
INDICATORE
TIMER
TEMPERATURA/CODICE ERRORE:
Normalmente mostra la temperatura ambiente quando il condizio
-
natore è acceso.
• Se la temperatura impostata viene modificata, la nuova
impostazione in °C lampeggerà per 3 secondi
• Se l'errore sensore ambiente è attivo, E1 lampeggia.
• Se l'errore sensore interno è attivo, E2 lampeggerà.
• Se l'errore sensore acqua in ingresso è attivo, E4 apparirà
brevemente dopo 5 minuti dalla rilevazione.
• Se la protezione contro il guasto della ventola è attiva, E9
lampeggia.
Funzionamento della velocità della ventola come segue.
FA: AUTO FAN - F1: SPEED 1 - F2: SPEED 2 - F3: SPEED 3
INDICATORE DI MODALITÀ
Normalmente mostra la modalità operativa di lavoro.
• MODALITÀ RAFFREDDAMENTO, l'indicatore della modalità
"O" si accende in BLU e l'indicatore della temperatura mostra C
per 3 secondi, quindi torna all'indicatore della temperatura
ambiente.
• MODALITÀ RISCALDAMENTO, l'indicatore della modalità "O" si
accenderà rosso e l'indicatore della temperatura mostrerà H per 3
secondi, quindi tornerà all'indicatore della temperatura ambiente.
• MODALITÀ DEUMIDIFICAZIONE, l'indicatore della modalità "O" si
accende in VERDE e l'indicatore della temperatura mostra
per 3
secondi, quindi torna all'indicatore della temperatura ambiente.
• MODALITÀ VENTILAZIONE, l'indicatore della modalità "O" non si
accende e l'indicatore della temperatura mostra F per 3 secondi,
quindi torna all'indicatore della temperatura ambiente.
• MODALITÀ AUTO, l'indicatore di modalità O si accende come
segue:
MODALITÀ RAFFREDDAMENTO, l'indicatore della modalità Q
si accenderà in BLU e BIANCO alternativamente e
l'indicatore della temperatura mostrerà A per 3
secondi, quindi tornerà all'indicatore della temperatura
ambiente.
MODALITÀ RISCALDAMENTO, l'indicatore della modalità
O si accenderà Rosso e BIANCO alternativamente e
l'indicatore della temperatura mostra A per 3 secondi,
quindi tornerà all'indicatore della temperatura
ambiente.
IMPOSTAZIONE INDIRIZZO SLAVE UNITÀ
Le unità di default hanno indirizzo Modbus pari a 0x01. Per
potere comandare le unità singolarmente, impostare l'indirizzo
slave unico dell'unità tramite il registro No. 529 oppure utiliz
-
zando il pannello a filo PFW4.
CONTROLLO MODBUS E INTERFACCIA
È possibile utilizzare il controllo modbus tramite la porta RS-485
(A1&B1 nello schema elettrico) utilizzando il cavo consigliato
da 24AWG con lunghezza inferiore a 500m e tensione inferiore
a 12V. Il protocollo di comunicazione di defaullt è Modbus RTU
con baud rate di 19200 bps, LSB first + even parity + 1 stop bit.
CONTROLLO: COMUNICAZIONE MODBUS TRAMITE PORTA RS485
