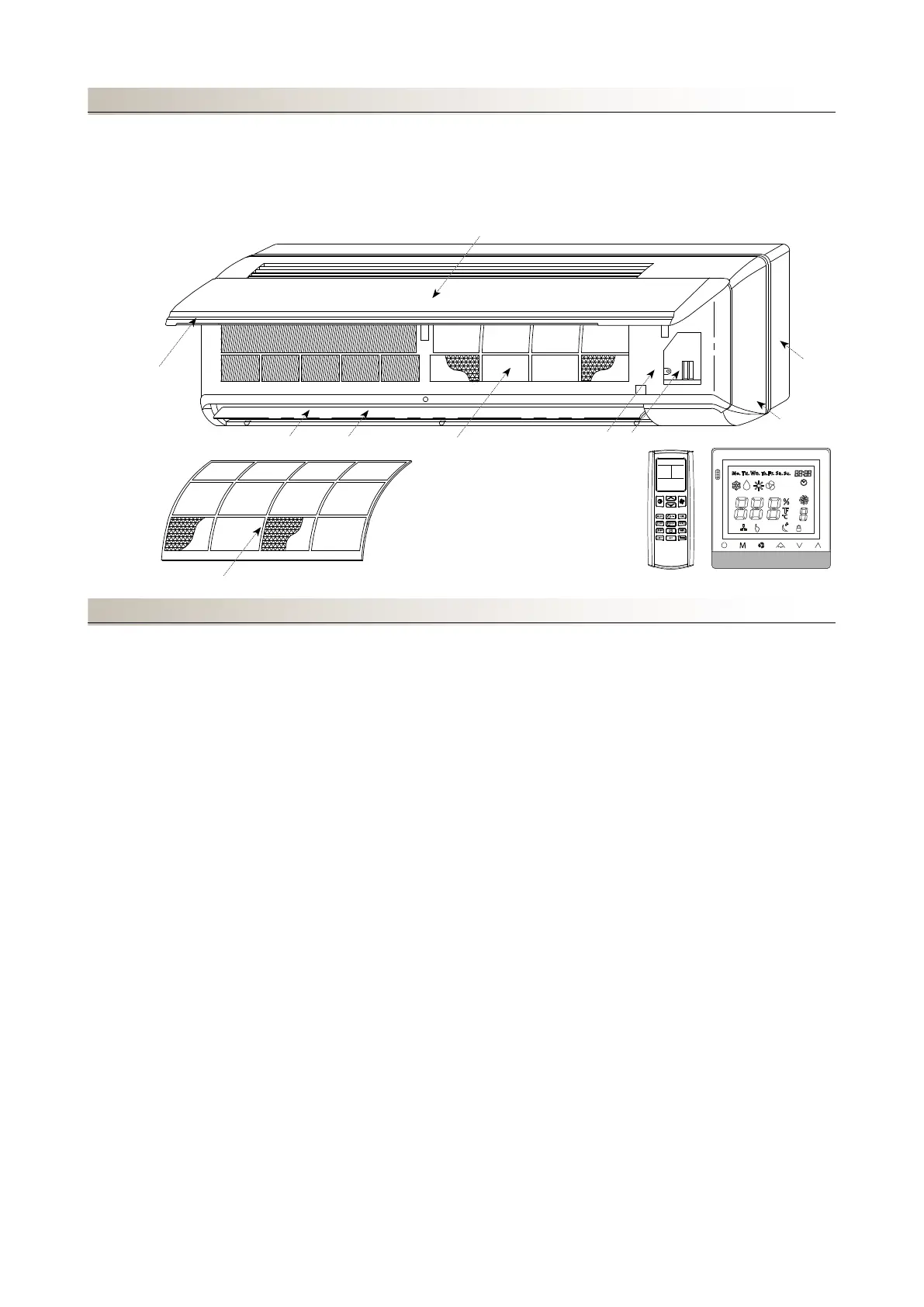

AERMEC FCWI 232V - Componenti Principali; Descrizione Dei Componenti

7
1 Pannello frontale
2 Deflettore orizzontale mandata aria
3 Deflettore verticale mandata aria
4 Filtro aria
5 Batteria di scambio termico
6 Interruttore ausiliario di emergenza
7 Morsettiera collegamenti elettrici
8 Elemento frontale
9 Telaio
10 Display
COMPONENTI PRINCIPALI
DESCRIZIONE DEI COMPONENTI
PANNELLO FRONTALE
L’aria viene aspirata dalle feritoie. Sollevando il pannello
si ha accesso ai filtri aria ed alle altre parti interne.
RICEVITORE
I segnali infrarossi del telecomando vengono ricevuti dal
display o dal pannello a filo (se presente).
DISPLAY
Il display è in posizione centrale, integrato nel
pannello frontale. Indica il modo di funzionamento,
la temperatura, messaggi di errore e timer. La velocità
viene mostrata con i simboli F1, F2, o F3 per 3 secondi
quando modificata.
FILTRO ARIA
Filtri aria rigenerabili, sono facilmente estraibili per la
pulizia.
BATTERIA DI SCAMBIO TERMICO
È realizzata in tubo di rame con alette in alluminio di tipo
turbolenziato.
MANDATA ARIA
Il deflettore orizzontale è motorizzato.
Le alette verticali sono orientabili manualmente in modo
da orientare il flusso dell’aria in modo ottimale.
INTERRUTTORE AUSILIARIO DI EMERGENZA
L’interruttore ausiliario di emergenza, consente
di avviare o spegnere il ventilconvettore qualora il
telecomando fosse fuori uso.
GRUPPO VENTILANTE
Il gruppo ventilante è costituito da un ventilatore di tipo
tangenziale estremamente compatto e silenzioso.
VALVOLA ACQUA a 2 vie
Il ventilconvettore FCWI_2V è dotato di serie di una
valvola acqua a due vie del tipo tutto o niente, con
attuatore elettrotermico controllato dalla scheda
del ventilconvettore in funzione della temperatura
dell’acqua e della temperatura dell’aria nell’ambiente.
VALVOLA ACQUA a 3 vie
Il ventilconvettore FCWI_3V è dotato di serie di una
valvola acqua a tre vie del tipo tutto o niente, con
attuatore elettrotermico controllato dalla scheda
del ventilconvettore in funzione della temperatura
dell’acqua e della temperatura dell’aria nell’ambiente.
TELECOMANDO TLW4 (accessorio per FCWI)
Accessorio indispensabile al funzionamento del
ventilconvettore (in alternativa a PFW4 o a controllo
tramite porta RS-485).
Il telecomando TLW4 viene fornito separatamente dal
ventilconvettore, un solo telecomando può comandare
più ventilconvettori.
Il telecomando permette di impostare tutti i parametri
di funzionamento dell’apparecchio, tali parametri
vengono visualizzati su di un display a cristalli liquidi
facilitando così le operazioni di programmazione.
Il telecomando è dotato di un supporto che permette di
appenderlo alla parete.
PANNELLO A FILO PFW4 (accessorio per FCWI)
Accessorio indispensabile al funzionamento
del ventilconvettore (in alternativa a PFW4 o a
controllo tramite porta RS-485).
Il pannello a filo PFW4 viene fornito separatamente dal
ventilconvettore. Permette di impostare i principali
parametri di funzionamento dell’apparecchio ed è utile
per impostare l'indirizzo Modbus dell'unità nel caso si
intenda comandare l'unità tramite la porta RS-485.
FCWCP: kit per l'installazione del dispositivo ionizzatore
Cold Plasma, non è compatibile con le versioni VLN.
Colore
Pantone Code: GRIS 1C
RAL Code: 9010
ON
OFF
PFW4TLW4
4
10
9
6
1
5
3
2
8
7
