AERMEC FCWI 232V - Dati Dimensionali [MM]; Installazione Dellunità

20
ATTENZIONE: prima di effettuare qualsiasi intervento munirsi di
opportuni dispositivi di protezione individuale.
ATTENZIONE: prima di effettuare qualsiasi intervento,
assicurarsi che l’alimentazione elettrica sia disinserita.
ATTENZIONE: i collegamenti elettrici, l’installazione dei
ventilconvettori e dei loro accessori devono essere
eseguiti solo da soggetti in possesso dei requisiti
tecnico-professionali di abilitazione all'installazione, alla
trasformazione, all'ampliamento e alla manutenzione
degli impianti ed in grado di verificare gli stessi ai fini della
sicurezza e della funzionalità.
In particolare per i collegamenti elettrici si richiedono le
verifiche relative a:
- Misura della resistenza di isolamento dell'impianto elettrico.
- Prova della continuità dei conduttori di protezione.
Se il ventilconvettore funziona in modo continuativo in
raffreddamento all’interno di un ambiente con elevata umidità
relativa, si potrebbe avere formazione di condensa sulla mandata
dell’aria. Tale condensa, potrebbe depositarsi sul pavimento
e sugli eventuali oggetti sottostanti. Per evitare fenomeni di
condensazione sulla struttura esterna dell’apparecchio con
ventilatore in funzione, la temperatura media dell’acqua non
deve essere inferiore ai limiti di funzionamento riportati in questo
manuale, che dipendono dalle condizioni termo-igrometriche
dell’aria ambiente. I suddetti limiti si riferiscono al funzionamento
con ventilatore in moto alla minima velocità.
Al fine di evitare stratificazioni di aria nell’ambiente, ed avere
quindi una migliore miscelazione, si consiglia di non alimentare
il ventilconvettore con acqua più calda di 65°C. L’uso di acqua con
temperature elevate potrebbe provocare scricchiolii dovuti alle
diverse dilatazioni termiche degli elementi (plastici e metallici),
ciò comunque non provoca danni all’unità se non si supera la

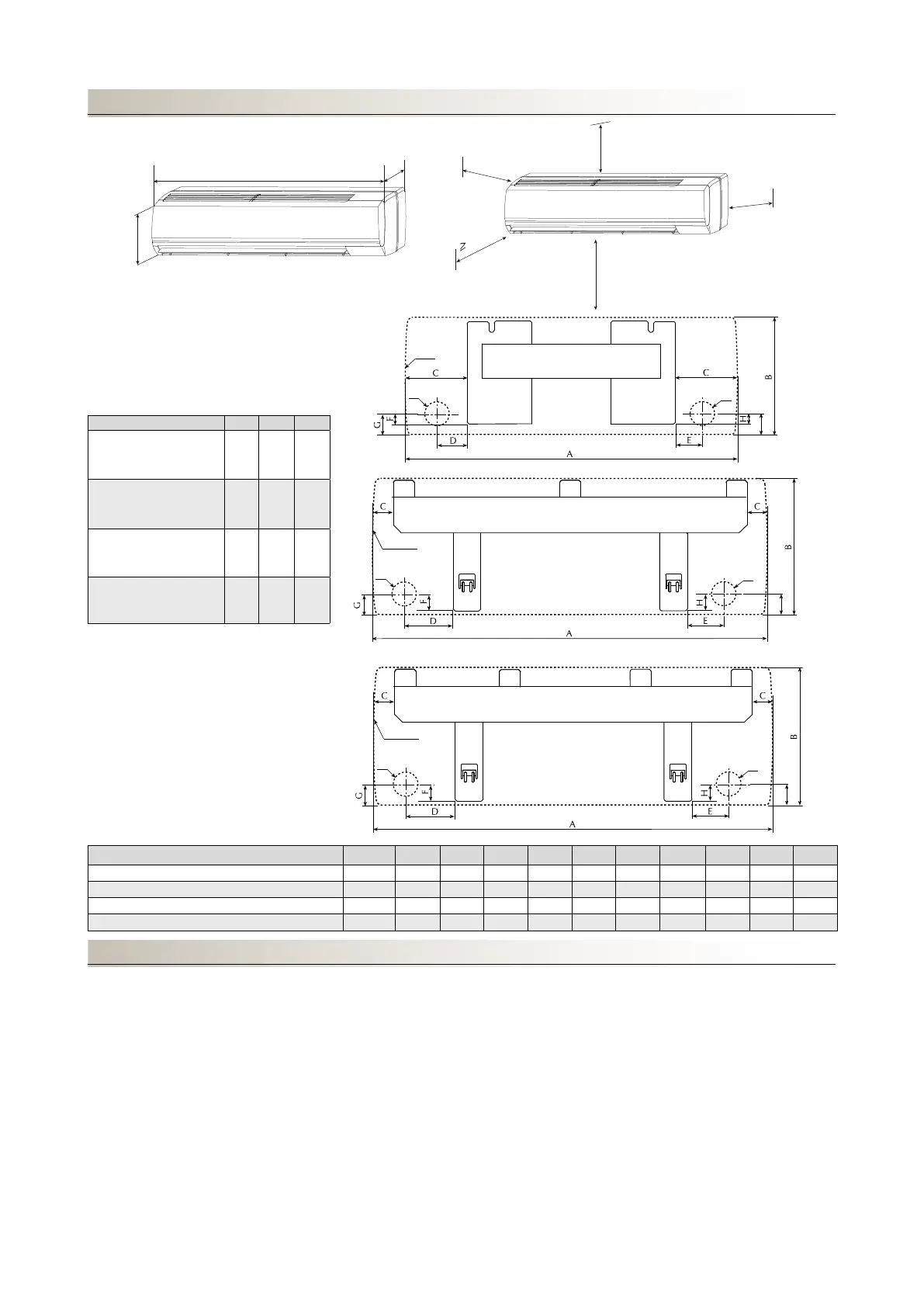

DATI DIMENSIONALI mm
INSTALLAZIONE DELL’UNITÀ
I
J
J
J
J
I
FCW 22
FCW 32
FCW 42
J
J
I
FCW 52
A B C
FCWI232V
FCWI233V
FCWI23VL
880 298 210
FCWI332V
FCWI333V
FCWI33VL
990 305 210
FCWI432V
FCWI433V
FCWI43VL
1170 330 230
FCWI532V
FCWI533V
FCWI53VL
1450 365 240
FCWI A B C D E F G H I J
232V - 233V - 23VL mm 880 298 190 90 68 21 36 25 40 Ø70
332V - 333V - 33VL mm 990 305 191 91 69 24 46 28 50 Ø70
432V - 433V - 43VL mm 1170 330 139 210 125 42 50 42 50 Ø70
532V - 533V - 53VL mm 1451 365 149 200 114 30 46 34 50 Ø70
FCWI 53
FCWI 43
FCWI 23
FCWI 33
A
B
C
1500
mm
150
mm
150
mm
150mm
1900 - 2200 mm
