CONEXIONES ELÉCTRICAS
ATENCIÓN: Antes de realizar cualquier intervención,
controlar que esté desconectada la alimentación
eléctrica.
La unidad debe conectarse directamente a una
conexión eléctrica o a un circuito independiente.
Alimente con tensión de 220-240V (±10%).
Para proteger la unidad contra los cortocircuitos,
monte en la línea de alimentación un interruptor
omnipolar magnetotérmico máx. 2A 250V (CIRCUIT
BREAKER) con distancia mínima de apertura de los
contactos de 3 mm.
El cable de alimentación debe ser del tipo H07 V-K o N07 V-K
con un aislamiento de 450/750V si se instala en una tubería
o conducto. Para instalaciones con cable visible, utilice
cables con doble aislamiento tipo H5VV-F.
Para todas las conexiones, siga los esquemas eléctricos
suministrados con el aparato.
Asegurarse de que el cableado haya sido realizado en
conformidad a las leyes y las normativas vigentes y con
el presente manual.
Todas las piezas y los materiales suministrados en la
obra deben estar en conformidad con las leyes y las
normas nacionales.
FCWI_2V FCWI_3V FCWI_VL
IG 2A
Secc. cables 1.5mm
2
ADVERTENCIA
La unidad debe estar conectada a tierra de forma able; una conexión a tierra incorrecta puede provocar des-
cargas eléctricas o incendios.

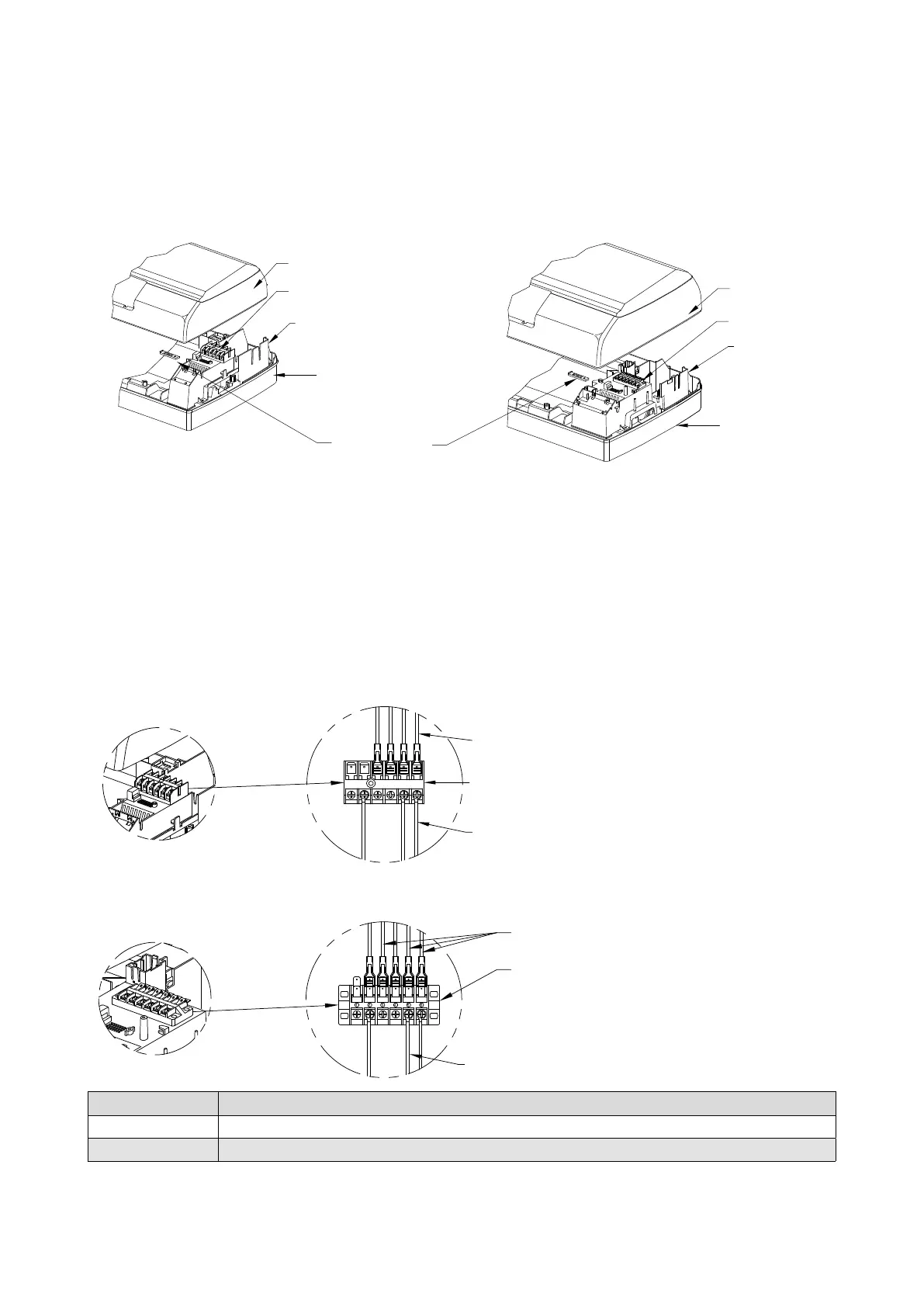

CONEXIONES ELÉCTRICAS A LOS FAN COILS
FCWI233V - FCWI232V - FCWI23VL - FCWI333V - FCWI332V - FCWI33VL
FCWI233V
FCWI232V
FCWI23VL
FCWI333V
FCWI332V
FCWI33VL
FCWI433V - FCWI432V - FCWI43VL - FCWI533V - FCWI532V - FCWI53VL
FCWI433V
FCWI432V
FCWI43VL
FCWI533V
FCWI532V
FCWI53VL
Control con tarjeta
electrónica de
microprocesador
Control con tarjeta
electrónica de
microprocesador
Caja de conexiones
Caja de conexiones
Cable de conexión
Cable de conexión
Bloquea-cable
Alojamiento tarjeta de control
Alojamiento tarjeta
de control
Caja de conexiones
Caja de conexiones
Rejilla en bastidor
Rejilla en bastidor
Base
Base
