Válvulas de purga/ venti-
lación
- Efectúe las conexiones hidráulicas. La flexión repetida de los
tubos puede provocar su rotura. La dirección del flujo de
agua se indica en las tuberías de la unidad.
- Conecte el dispositivo de descarga de la condensación a la
línea de drenaje y compruebe que funciona correctamente.
- Aislar adecuadamente las tuberías.
- Coloque la unidad FCWI en la plantilla después de pasar
los tubos a través del agujero o en las ranuras de la pared.
Compruebe que la unidad de fan coil está "nivelada" tanto
vertical como horizontalmente.
- Una vez finalizadas todas las operaciones (conexiones
eléctricas e hidráulicas, fijación del fan coil y conexión de la
descarga de condensación), cierre el orificio de la pared con
material de relleno.

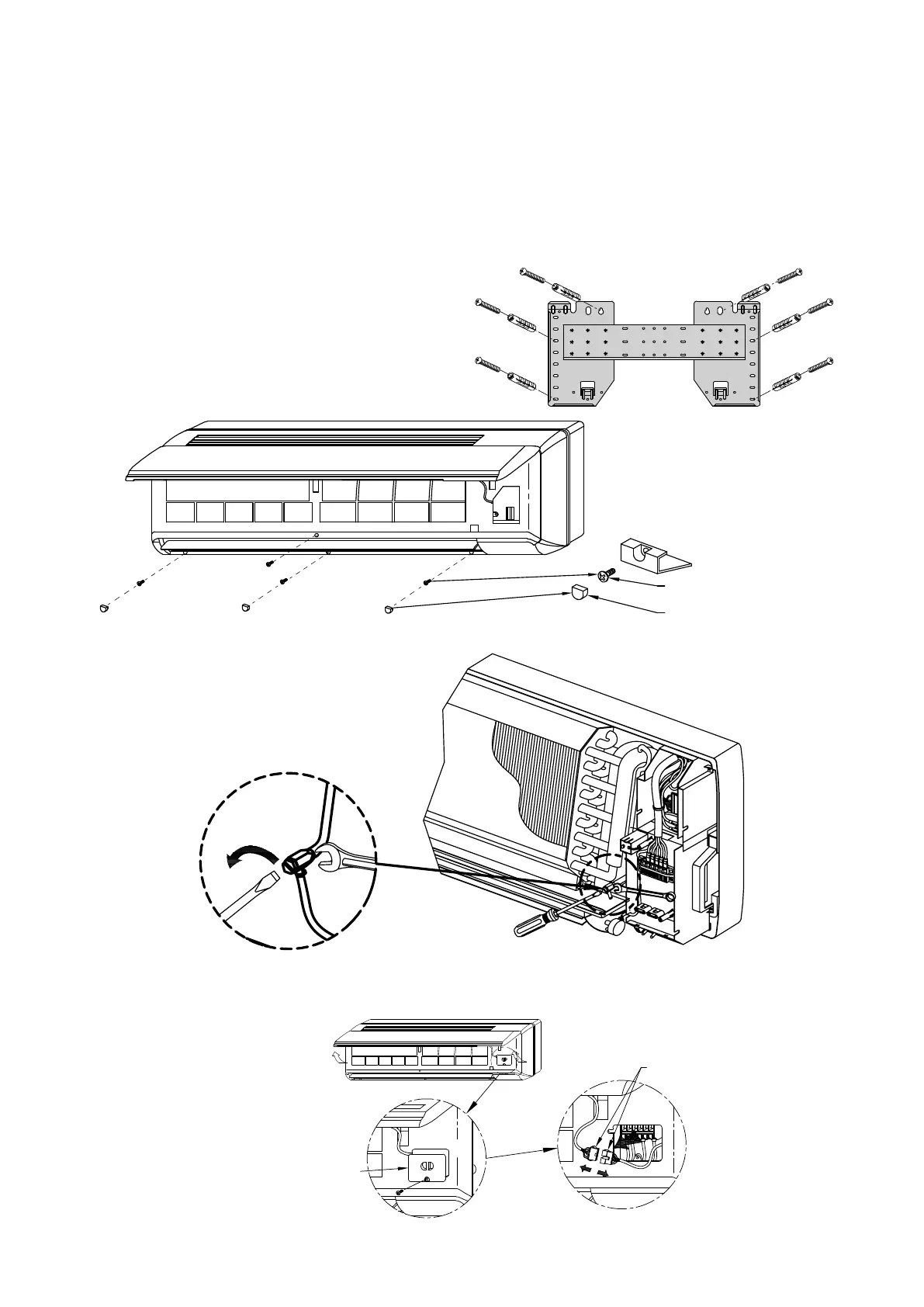

- Purgue el intercambiador de calor por medio de la válvula
prevista a tal efecto.
- Completar el reensamblaje de los componentes de la
unidad, asegurándose de que los residuos de los materiales
utilizados para la instalación no obstruyan el ventilador ni los
filtros o las rejillas.
- Después de la instalación, realice una prueba de
funcionamiento del fan coil.
Tornillos
Tapón
RETIRE LA REJILLA DEL BASTIDOR
1. Abra el panel frontal agarrando el panel por la ranura lateral redondeada y tirando de él hacia usted.
2. Desenrosque la tapa de los terminales, saque y desconecte la conexión de la tarjeta del display como se muestra en la
figura.
Tapa de
terminales
Conexión
tarjeta display
