* Lorsque le système est porté en mode suspension et que l'on appuie sur le bouton
POWER ON
POWER OFF
COLD
POWER OFF
HEAT
COOL
POWER ON
ou
POWER ON
POWER OFF
COLD
POWER OFF
HEAT
COOL
POWER ON
, la température réglée augmente de 1°C par rap-
port au dernier réglage.
* Appuyer à nouveau sur le bouton
ON
OFF
SET
SENDMODE
SLEEP
LIGHT
Auto
Auto
F
C
pour annuler la fonction de suspension.
* Une coupure de courant, la mise hors tension « OFF » et le changement de mode de l'unité annulent la fonction de suspension.

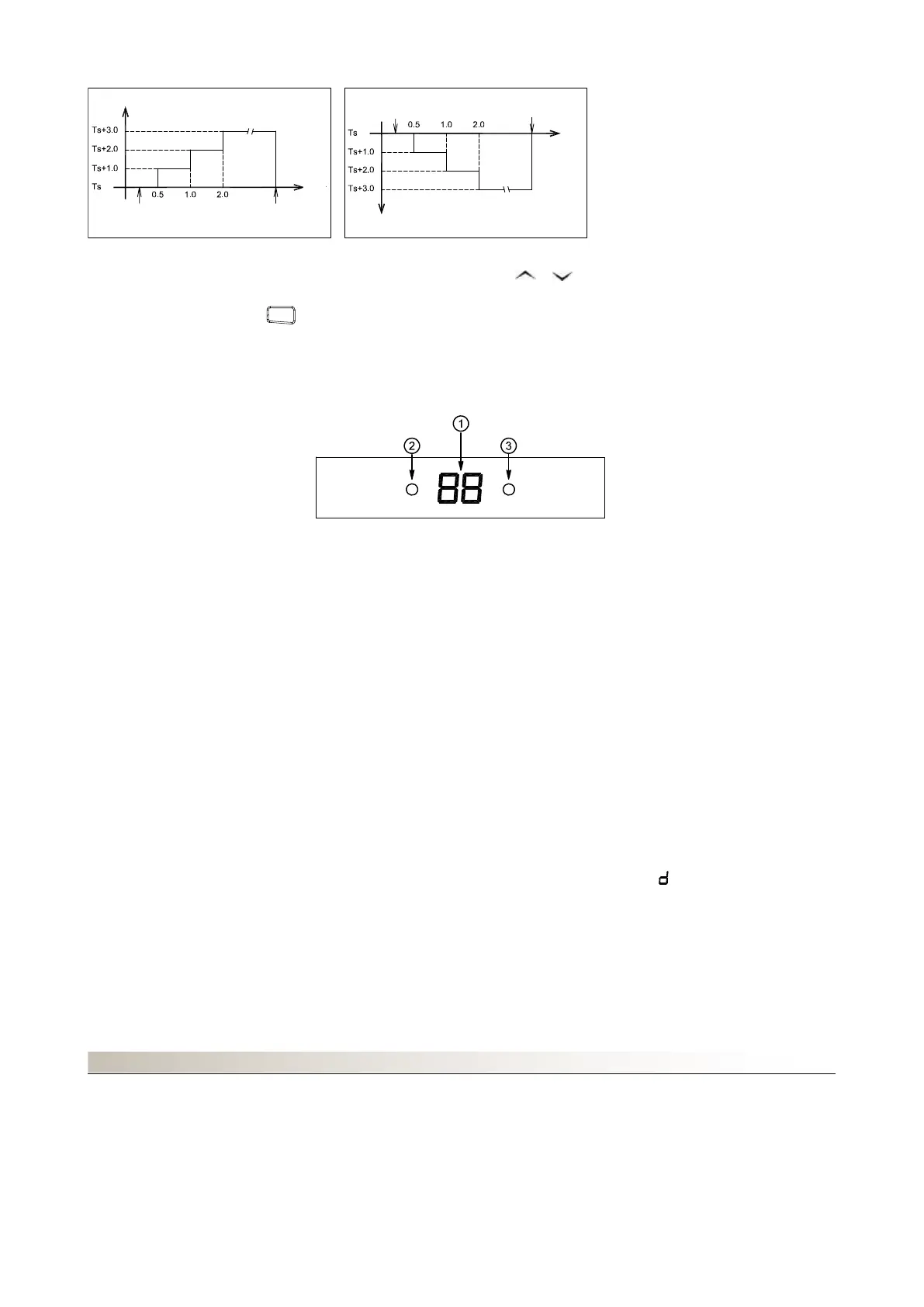

AUTODIAGNOSTIC AFFICHEUR UNITÉ
INDICATEUR DE
MODE
TEMPÉRATURE/VITESSE DE VENTILATION/CODE ERREUR
INDICATEUR
TEMPORISATEUR
TEMPÉRATURE/CODE D'ERREUR :
Indique normalement la température ambiante lorsque le climatiseur est allumé.
• Si la température réglée est modifiée, le nouveau réglage en °C clignote pendant 3 secondes
• Se l'erreur capteur ambiant est active, E1 clignote.
• Si l'erreur capteur intérieur est active, E2 clignote.
• Si l'erreur capteur eau en entrée est active, E4 apparaîtra brièvement 5 minutes après la détection.
• Si la protection contre la panne du ventilateur est active, E9 clignote.
Fonctionnement de la vitesse du ventilateur comme suit.
FA : AUTO FAN - F1 : SPEED 1 - F2 : SPEED 2 - F3 : SPEED 3
INDICATEUR DE MODE
En temps normal, il affiche le mode de fonctionnement.
• MODE REFROIDISSEMENT, l'indicateur de mode « O » s'allume en BLEU et l'indicateur de température affiche C pendant 3 secondes, puis revient
à l'indicateur de température ambiante.
• MODE CHAUFFAGE, l'indicateur de mode « O » s'allume en rouge et l'indicateur de température affiche H pendant 3 secondes, puis revient à
l'indicateur de température ambiante.
• MODE DÉSHUMIDIFICATION, l'indicateur de mode « O » s'allume en VERT et l'indicateur de température affiche
pendant 3 secondes, puis
revient à l'indicateur de température ambiante.
• MODE VENTILATION, l'indicateur de mode « O » ne s'allume pas et l'indicateur de température affiche F pendant 3 secondes, puis revient à
l'indicateur de température ambiante.
• MODE AUTO, l'indicateur de mode O s’allume comme suit :
MODE REFROIDISSEMENT, l'indicateur de mode Q s'allume en BLEU et BLANC en alternance et l'indicateur de température
affiche A pendant 3 secondes, puis revient à l'indicateur de température ambiante.
MODE CHAUFFAGE, l'indicateur de mode O s'allume en ROUGE et BLANC en alternance et l'indicateur de température
affiche A pendant 3 secondes, puis revient à l'indicateur de température ambiante.
RÉGLAGE DE L’ADRESSE SLAVE DE L’UNITÉ
Les unités ont l'adresse Modbus égale à 0x01 par défaut. Pour commander les unités individuellement, régler l'adresse slave
unique de l'unité via le registre n° 529 ou en utilisant le panneau de contrôle câblé PFW4.
CONTRÔLE ET INTERFACE MODBUS
Le contrôle modbus peut être utilisé via le port RS-485 (A1&B1 dans le schéma électrique) par le biais du câble recommandé
24AWG d'une longueur inférieure à 500 m et une tension inférieure à 12 V. Le protocole de communication par défaut est
Modbus RTU avec un débit en bauds de 19 200 bps, LSB d'abord + parité paire + 1 bit d’arrêt. Il est possible de modifier ces
valeurs à l'aide des registres 530 et 531.
CONTRÔLE : COMMUNICATION MODBUS VIA PORT RS485
Régler les températures
Sommeil ON
COOL MODE
Sommeil OFF
Heure
Régler les températures
Sommeil ON
HEAT MODE
Heure
Sommeil OFF
