AERMEC VXT User Manual

11
Struttura e navigazione menù
Legenda icone
Menù non disponibile a livello utente
P0
P21
Indici dei parametri menù PRINCIPALE
S1
S15
Indici dei parametri menù SET-POINT
CK1
CK6
Indici dei parametri menù OROLOGIO
Prg
Esc
P0
P21
Menù principale
S1
S15
CK1
CK6
Menù set point
Menù manutentore
Menù costruttore
Menù orologio
Prg
Esc
Menù principale
Menù set-point
Menù manutentore
Menù costruttore
Menù orologio
NOTA: la priorità dei livelli 4 e 5 può essere
invertita, in base al sistema di navigazione
(orario/antiorario).

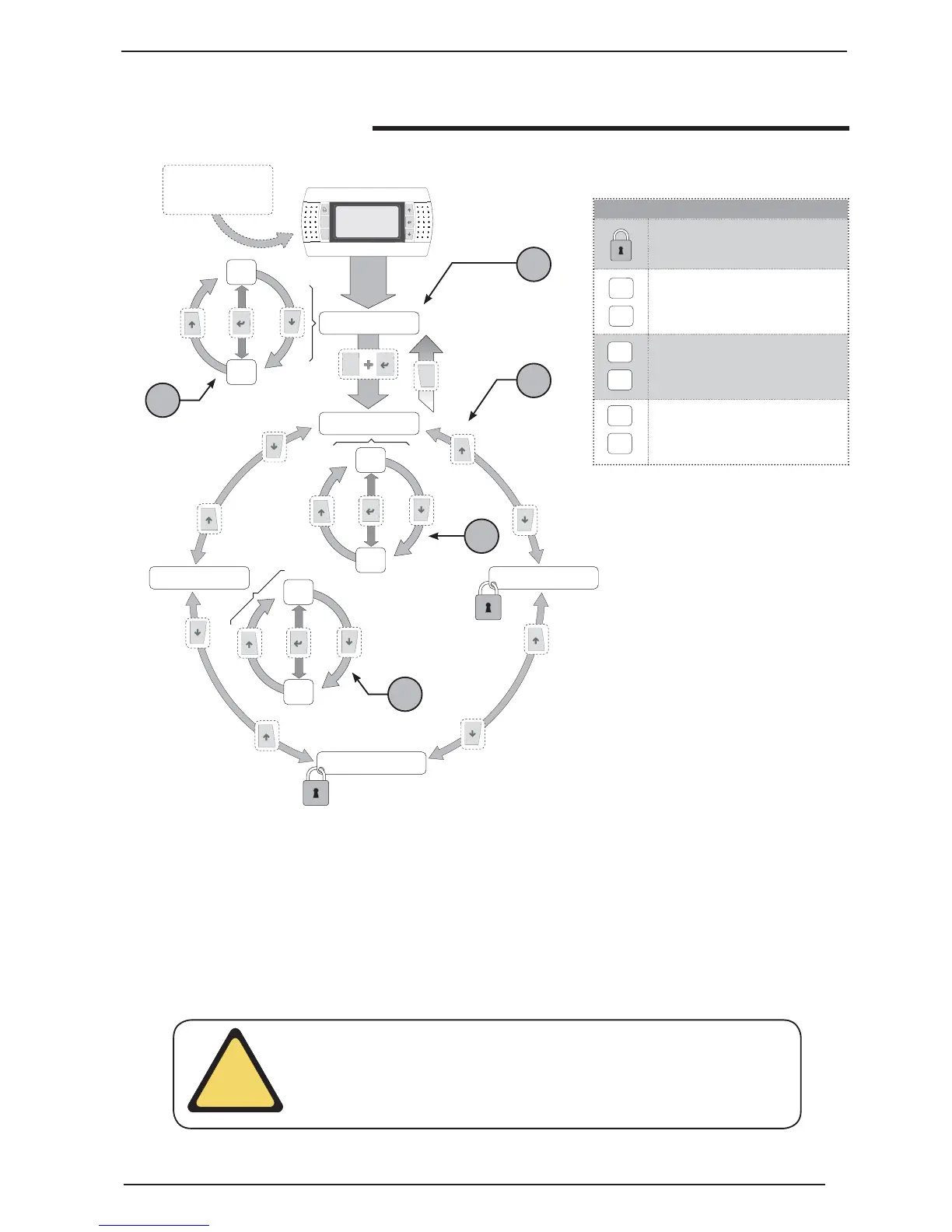

La navigazione nei vari menù per la ge-
stione delle unità VXT, è rappresentata
dallo schema proposto in alto; in tale
disegno sono stati schematizzati diversi
livelli operativi, indicati con un numero:
1 - Rappresenta il livello di default, al
quale si accede automaticamente una
volta data tensione al visualizzatore
dell’unità;
2 - Rappresenta l’insieme di parametri
propri del menù principale, e si identifi ca-
no per un indice specifi co indicato dalla
lettera P, e un numero progressivo che
indica in maniera univoca la pagina (per
questo tipo di visualizzatore non sono
stati numerati singolarmente i parametri,
ma le pagine in cui vengono visualizzati
due o più parametri legati tra loro);
3 - Indica la pagina di selezione tra i
menù set-point, manutentore, costrutto-
re ed orologio;
4 - Rappresenta l’insieme dei parametri
del menù set-point (caratterizati dall’in-
dice S);
5 - Rappresenta l’insieme dei parametri
del menù orologio (caratterizati dall’indi-
ce CK);
La navigazione nei vari menù operativi,
è possibile tramite l’uso dei tasti descritti
nello schema superiore, il quale mostra
le sequenze di navigazione da un menù
all’altro.
2
1
3
4
5
ATTENZIONE: si ricorda che al primo avviamento comparirà una sequenza di
schermate dedicate all’impostazione dell’impianto a cui l’unità è collegata; tali
visualizzazione sono di esclusiva competenza del personale tecnico autorizzato all’in-
stallazione/impostazione dei parametri di funzionamento necessari all’unità per un
corretto funzionamento.
!
Procedura guidata
primo avviamento
