A 1 Alarme de
temperatura alta
A 2 Alarme de temperatura
baixa
A 60 Alarme HACCP
9.2 Reguladores eletrônicos DIXELL
2 tipos: Regulador no compressor padrão
Regulador no compressor VS
Como elementos de operação estão disponíveis 4 te-
clas, as quais estão configuradas da seguinte forma:

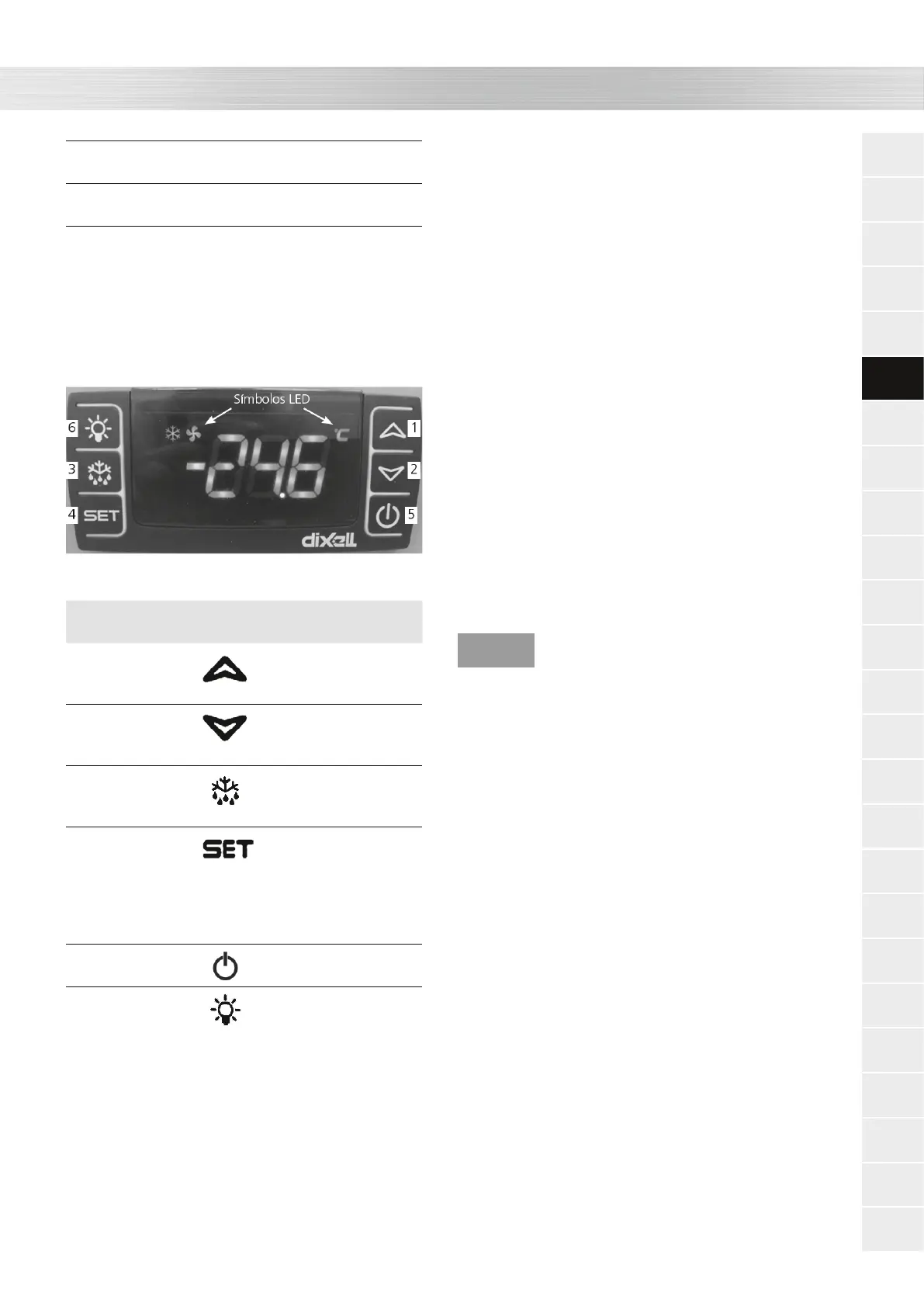

Fig. 3 Tipo de regulador DIXELL Elementos de operação e indicações no dis-
play (símbolos)
Nº Elemento de
operação
Função
1 Tecla
[cima]
aumentar valor no-
minal / endereço de
barramento
2 Tecla
[baixo]
- abaixar valor no-
minal / endereço de
barramento
3 Tecla
[desconge-
lamento]
iniciar descongela-
mento manual
4 Tecla
[Config]
- acesso ao nível de
programação
- Ajuste de valor
nominal
- Aplicar endereço de
barramento
5 Tecla sem função
6 Tecla
sem função
9.2.1 Seleção do valor nominal
Exibir temperatura selecionada (valor nominal):
Pressionar a tecla
[SET].
Sair da indicação de valor nominal:
Pressionar novamente tecla [SET]
ou aguardar 15 seg.
Alterar valor nominal:
Pressionar a tecla [SET], no mínimo, durante
3 seg. O valor nominal é indicado no display e
o símbolo LED “°C/°F” pisca.
Aumentar valor nominal:
Pressionar tecla [cima].
Abaixar valor nominal:
-Pressionar tecla [baixo].
Aplicar novo valor:
Pressionar novamente tecla [SET]ou aguar-
dar 15 seg.
9.2.2 Atribuição de endereço de barra-
mento
Antes de fornecer o endereço de barramento, os
aparelhos devem estar conectados com um cabo bus
específico. No último participante deve ser colocado
um resistor de terminação. Os reguladores normal-
mente vêm de fábrica com o endereço de barramento
“1” (correspondente ao equipamento “stand alone”).
Para a identificação de vários aparelhos no sistema
bus, os endereços de barramento devem começar
com 1. Recomendamos ainda utilizar endereços que
correspondam à ordem na qual o circuito dos apare-
lhos está disposto. São permitidos até 247 endereços.
notA
• Para aparelhos conectados em sistema bus, observar
o seguinte: O endereço de barramento “001” é
imprescindível. Não devem ser fornecidos endereços
de barramento duplicados.
Atribuindo endereço de barramento:
Acessar o nível de programação:
1). Pressionar teclas [SET] e [baixo] ao mesmo
tempo por no mínimo 3 seg.
Regulador no compressor padrão:
“HY” aparecerá no display.
O símbolo LED “°C/°F” piscará.
Regulador no compressor VS:
“rTC” aparecerá no display.
O símbolo “ventilador” piscará.
2.) Pressionar teclas [SET] e [baixo] ao mesmo
tempo novamente, por no mínimo 7 seg.
“Pr2” e “HY” aparecerão rapidamente no dis-
play, um após o outro.
3.) Pressionar tecla [baixo]até
“Adr” aparecer no display.
4.) Pressionar tecla [SET].
O endereço de barramento selecionado aparecerá
no display (o endereço de barramento pré-defini-
do é 1).
Atribuir endereço de barramento:
5.) Atribuir endereços de barramento maiores:
Pressionar tecla [cima].
InstruçõesInstruções
