Nell’impiego di interruttori differenziali occorre presta-
re attenzione che l’interruttore utilizzato sia del tipo
“G” (resistente a picchi di corrente). Per l’intensità di
potenza degli interruttori differenziali proponiamo:
Corrente
nominale
Corrente
di scatto
Tipo Apparecchi
per ogni FI
40 A 30 mA G max. 2
Avvisi
• A un interruttore differenziale FI (RCCB) o a una
combinazione FI / LS (RCBO) per il circuito elettri-
co apparecchi (sistema di refrigerazione) non è
consentito collegare più di 1 KINLEY / KINLEY XL e 1
altro frigorifero / congelatore.
6.2.3 Combinazione interruttore
differenziale / interruttore automatico
(RCBO)
Sono omologati i tipi FI / LS seguenti:
Caratter -
istica
Corrente
nominale
Corrente di
sgancio
Tipo
“C” 16 A 30 mA “G”
Avviso
• Non sono ammessi circuiti di riduzione del carico,
ovvero di disinserimento dell’apparecchio, in quanto
potrebbero causare guasti.
7. Messa in funzione e
funzionamento
Prima della messa in funzione la temperatura minima
dell’apparecchio dovrebbe essere +16 °C (60,8 °F).
Le porte di vetro sono necessarie per il regolare fun-
zionamento dell’apparecchio. Gli apparecchi possono
essere aperti solo per rifornire e prelevare i prodotti.
L’apparecchio inizia a funzionare dopo un breve ritar-
do dall’alimentazione della tensione operativa.
8. Regolazione della temperatura e
sistema di controllo
Avviso
• Osservare la temperatura di conservazione prescritta
dalle normative per i prodotti.
L’indicatore di temperatura (display) mostra una tem-
peratura del sistema che non è direttamente correlata
alla temperatura dei prodotti. A seconda della confe-
zione dei prodotti, è possibile che siano visualizzate
temperature fino a –25 °C (–13 °F). Anche se sono vi-
sualizzati valori di temperatura molto bassi, non signi-
fica che la temperatura dell’apparecchio sia regolata
troppo bassa, in quanto la temperatura dei prodotti
nei punti estremi della pila è più calda di quella nel
canale dell’aria.
9. Uso dei regolatori
di temperatura
Il regolatore di temperatura elettronico posizionato
sull’apparecchio si comanda tramite tasti (posizio-
namento del regolatore secondo le necessità di ogni
cliente).
9.1.1 Regolatore elettronico Danfoss
Come comandi sono disponibili 3 tasti con le assegna-
zioni seguenti:

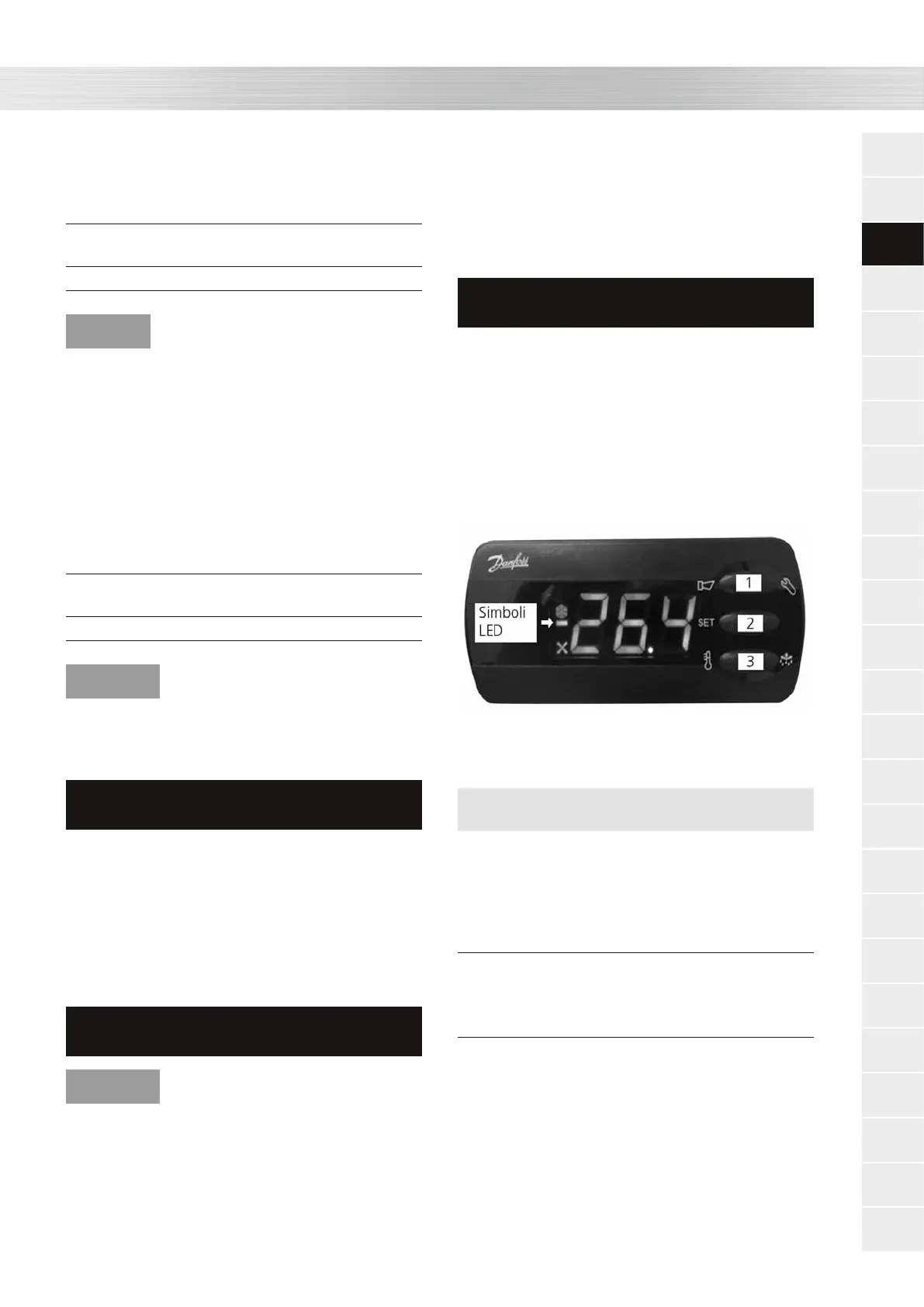

Fig. 2: Tipo di regolatore Danfoss - Elementi di comando e indicatori sul display
(simboli)
N. Elemento di
comando
Funzione
1 Tasto
superio-
re
Tasto
[1]
- Accesso Livello program-
mazione
- Aumentare valore nomi-
nale / indirizzo bus
- Confermare allarme
- Richiamare codice errore
2 Tasto
centrale
Tasto
[2]
- Regolazione valore no-
minale
- Visualizzare e rilevare
indirizzo bus
3 Touche
inferiore
Tasto
[3]
- Abbassare valore nomi-
nale / indirizzo bus
- Avviare sbrinamento
manuale
Istruzioni
