Listado de los códigos de error:
Código de error * Significado
E 1 Error en el regulador
E 6 Cambiar batería + con-
trolar hora
E 25 S3 Error del sensor
E 26 S4 Error del sensor
E 27 S5 Error del sensor
A 1 Alarma por altas tem-
peraturas
A 2 Alarma por bajas tem-
peraturas
A 60 Alarma HACCP
9.2 Regulador electrónico DIXELL
2 tipos: regulador con compresor estándar
y regulador con compresor VS
Como elementos de control hay 4 botones disponibles
distribuidos como se describe a continuación:

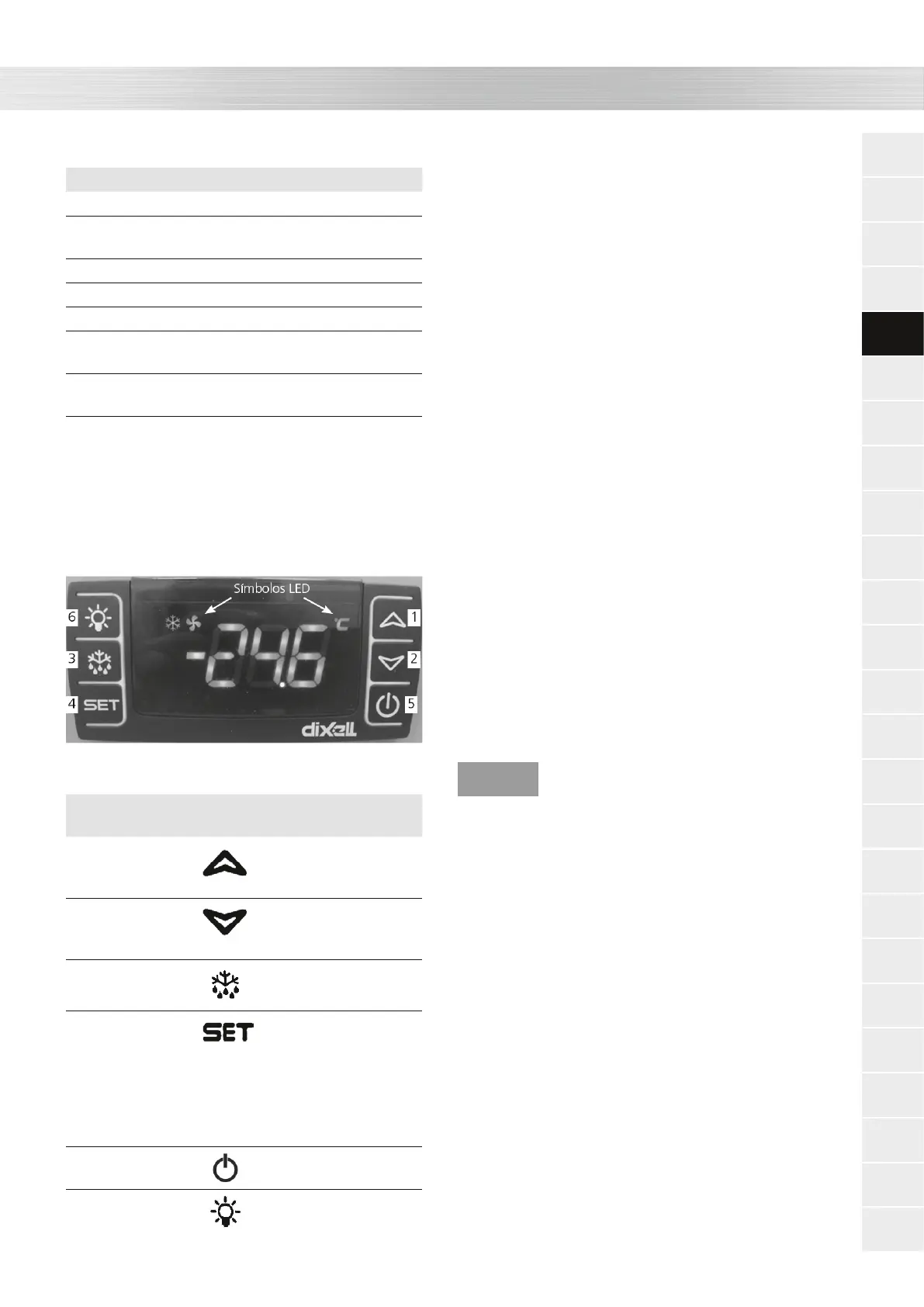

Fig. 3 Tipo de regulador DIXELL. Elementos de mando e indicaciones en la
pantalla (representación en símbolos)
N.º Elemento de
mando
Función
1 Botón [abajo] - Aumentar valor de
consigna / dirección
del bus
2 Botón [arriba] - Reducir valor de
consigna / dirección
del bus
3 Botón [Deses-
carche]
Comenzar desescar-
che manual
4 Botón [SET]
- Acceso a nivel de
programación
- Ajuste de los valo-
res de consigna
- Adoptar dirección
del bus
5 Botón sin función
6 Botón
sin función
9.2.1 Ajuste de los valores de consigna
Mostrar temperatura programada (valor de consigna):
Pulsar la tecla [SET].
Abandonar señal de valor de consigna:
Pulse brevemente el botón [SET]
o espere 15 segundos.
Cambiar valor de consigna:
Mantener pulsada la tecla [SET] durante al
menos 3 s. La pantalla indicará el valor consig-
na y el símbolo LED «°C/°F» parpadeará.
Aumentar valor de consigna:
Pulsar botón [ARRIBA].
Reducir valor de consigna:
Pulsar botón [ABAJO].
Adoptar nuevos datos:
Pulse brevemente el botón [SET] o espere
15 segundos.
9.2.2 Asignación de la dirección del bus
Antes de la asignación, los aparatos deberán haber sido
conectados con el cable del bus correspondiente. Con el
último usuario se deberá colocar una resistencia de ter-
minación. Los reguladores son enviados de modo estan-
darizado con la dirección de bus «1» (se corresponde
con un aparato independiente). Para la identificación
de varios aparatos en el sistema de bus, las direcciones
del mismo tendrán que asignarse comenzando con el
número 1. Posteriormente, recomendamos introducir
las direcciones según el orden real de los cables. Hay un
máximo de 247 direcciones posibles.
Aviso
• Para los aparatos conectados en el sistema de bus se
aplica: La dirección del bus «001» es absolutamente
necesaria. Las direcciones del bus no podrán asig-
narse doblemente.
Procedimiento para la asignación de la dirección
del bus:
Alcanzar nivel de programación:
1.) Pulse los botones [SET] y [ABAJO] simultánea-
mente durante al menos 3 segundos.
Regulador del compresor estándar:
En la pantalla se mostrará «HY».
El símbolo LED «°C/°F» parpadea.
Regulador del compresor VS:
En la pantalla se mostrará «rtC».
El símbolo del «ventilador» parpadea.
2.) Pulse los botones [SET] y [ABAJO] una vez más
simultáneamente durante al menos 7 segundos.
La pantalla mostrará alternativamente las letras
«Pr2» y «HY».
3.) Pulse el botón [ABAJO] hasta que en la pantalla
se veaparezca «Adr».
Indicaciones generales
