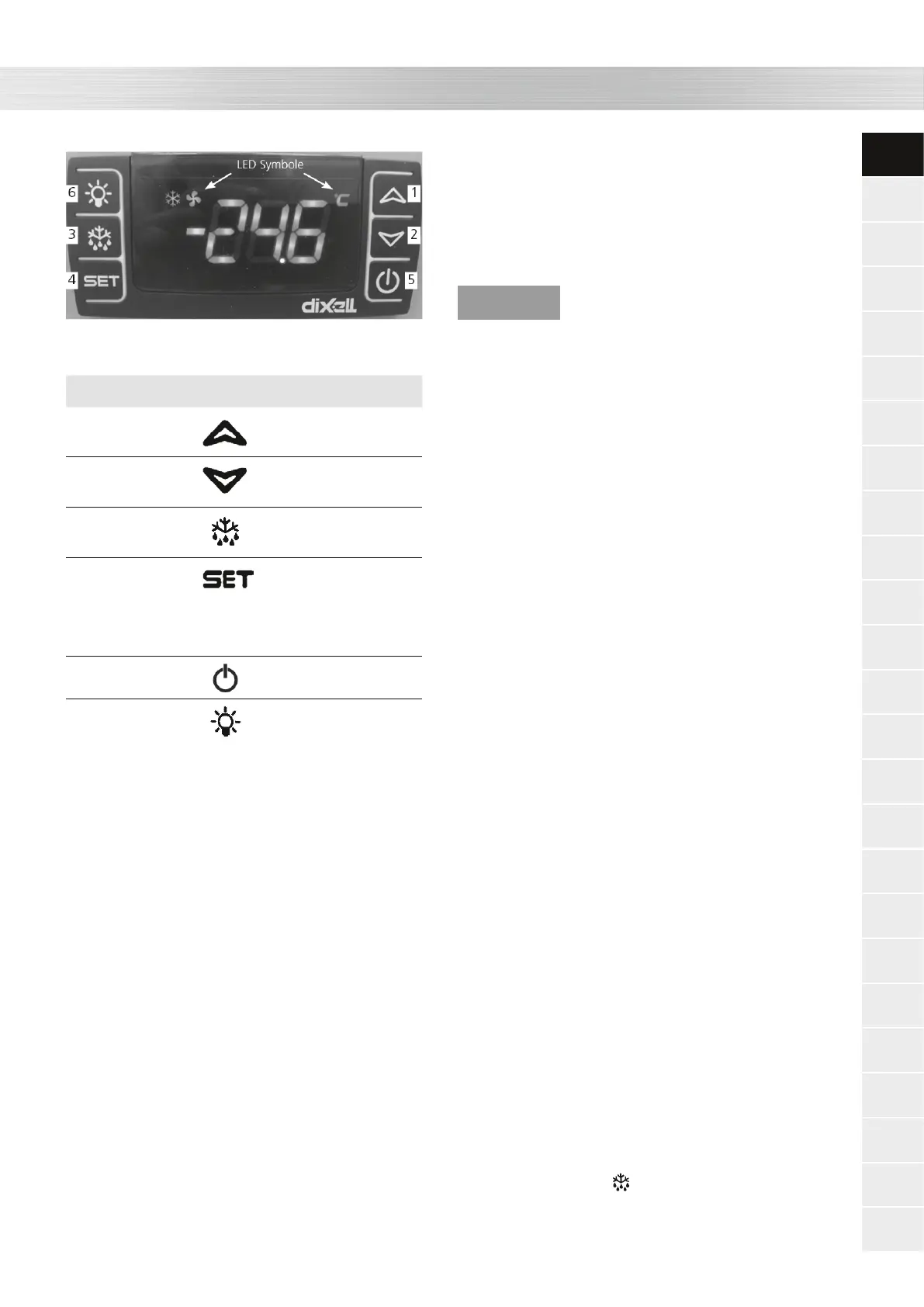

Abb. 3 Reglertyp DIXELL Bedienelemente und Displayanzeigen (Symboldar-
stellung)
Nr. Bedienelement Funktion
1 [Auf]-Taste
- Sollwert/Busadresse
erhöhen
2 [Ab]-Taste
- Sollwert/Busadresse
erniedrigen
3 [Abtau]-Taste
Manuelle Abtauung
starten
4 [SET]-Taste
- Zugang Program-
mierebene
- Sollwerteinstellung
- Busadresse
übernehmen
5 Taste ohne Funktion
6 Taste
ohne Funktion
9.2.1 Einstellung des Sollwertes
Eingestellte Temperatur (Sollwert) anzeigen:
[SET]-Taste drücken.
Sollwert-Anzeige verlassen:
[SET]-Taste nochmals drücken
oder 15 sec. warten.
Sollwert ändern:
[SET]-Taste mindestens 3 sec. drücken.
Sollwert wird am Display angezeigt und das
LED-Symbol „°C/°F“ blinkt.
Sollwert erhöhen:
[AUF]-Taste drücken.
Sollwert erniedrigen:
[AB]-Taste drücken.
Neue Eingabe übernehmen:
[SET]-Taste drücken oder 15 sec. warten.
9.2.2 Vergabe der Busadresse
Vor der Vergabe müssen die Geräte mit einem ent-
sprechenden Buskabel vernetzt werden. Beim letzten
Teilnehmer muss ein Abschlusswiderstand angebracht
werden. Die Regler werden standardmäßig mit der
Busadresse „1“ (entspricht einem „Standalone“-
Gerät) ausgeliefert. Zur Identifikation mehrerer Geräte
im Bussystem müssen die Busadressen mit 1 beginnend
vergeben werden. Danach empfehlen wir, die Adressen
nach der tatsächlichen Verdrahtungsreihenfolge ein-
zugeben. Dabei sind max. 247 Adressen möglich.
Hinweis
• Für im Bussystem vernetzte Geräte gilt: Die Busadresse
„001“ ist unbedingt erforderlich. Busadressen dür-
fen nicht doppelt vergeben werden.
Vorgehensweise bei Vergabe der Busadresse:
Programmierebene erreichen:
1.) Tasten [SET] und [AB] gleichzeitig mindestens
3 sec. drücken.
Regler bei Standard-Kompressor:
„HY“ wird am Display angezeigt.
Das LED-Symbol „°C/°F“ blinkt.
Regler bei VS-Kompressor:
„rtC“ wird am Display angezeigt.
Das „Lüfter“-Symbol blinkt.
2.) Tasten [SET] und [AB] nochmals gleichzeitig min-
destens 7 sec drücken.
„Pr2“ und „HY“ werden kurz hintereinander am
Display angezeigt.
3.) [AB]-Taste drücken bis
„Adr“ am Display angezeigt wird.
4.) [SET]-Taste drücken.
Eingestellte Busadresse wird am Display angezeigt
(voreingestellte Busadresse ist 1).
Busadresse vergeben:
5.) Höhere Busadresse vergeben:
[AUF]-Taste drücken.
Niedrigere Busadresse vergeben:
[AB]-Taste drücken.
6.) Eingabe übernehmen:
[SET]-Taste einmal drücken.
Programmierebene verlassen
7.) Tasten [SET] und [AUF] gleichzeitig drücken oder
15 Sekunden warten.
9.2.3 Abtauung (automatisch, manuell)
Die Abtauung startet automatisch.
„dEF“ wird am Display angezeigt.
Bei Bedarf kann eine Abtauung auch manuell einge-
leitet werden.
Vorgehensweise bei manueller Abtauung:
[ABTAU] -Taste mindestens 2 sec. drücken.
„dEF“ wird am Display angezeigt.
Das LED- Symbol „
“erscheint.
