3.3 PDU STRAPPING AND CONNECTIONS
See Figure 3 - 2 for strapping and connections for PDU PN 3EM13317AA. For strapping
and connections for PDU PN 695-6200, Refer to CD.

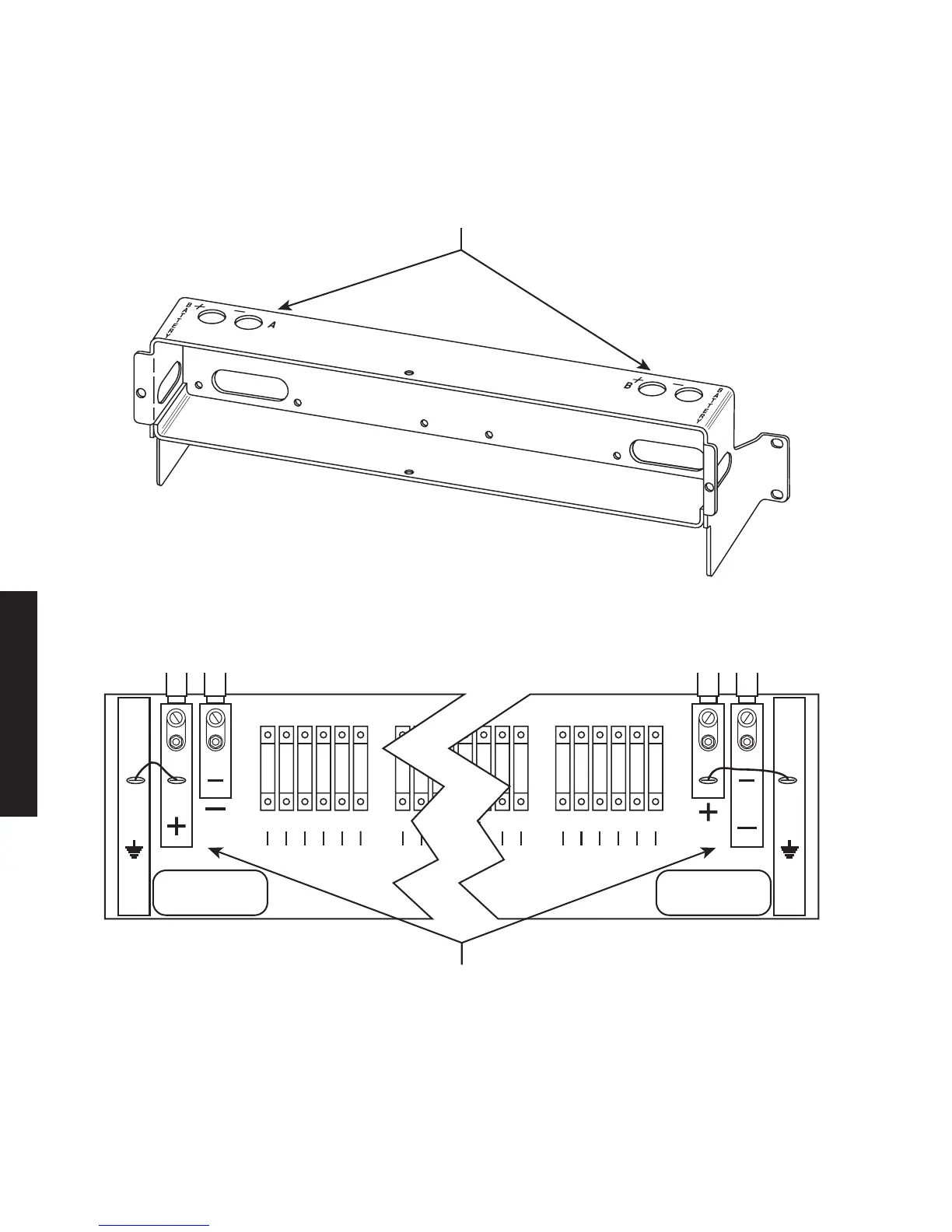

Figure 3 - 2 PDU Strapping and Connections
PN 3EM13317AA
6
E19
5
E20
4
E21
3
E22
2
E23
1
E24
FUSES
1
E1
2
E2
3
E3
4
E4
5
E5
6
E6
FUSES
BATTERY BATTERY BATTERY BATTERY
A+ A- B+ B-
LMW-9001
10/10/05
E42
E40
E41
E37
E39E38
JUMPER E39 TO E38 AND E42 TO E41 FOR
POSITIVE RACK GND (AS SHOWN ABOVE).
JUMPER E37 TO E38 AND E40 TO E41 FOR
NEGATIVE RACK GND. FOR DETAILED WIRING
INFORMATION, SEE APPLICATION DWG
3DH031770000 EJZZA.
POWER DISTRIBUTION UNIT
ISOMETRIC VIEW – CIRCUIT BOARD
AND FRONT PANEL REMOVED
BATTERY INPUT
WIRE SIZE NO. 4 (MAX)
CIRCUIT BOARD
LOCATED INSIDE PDU
