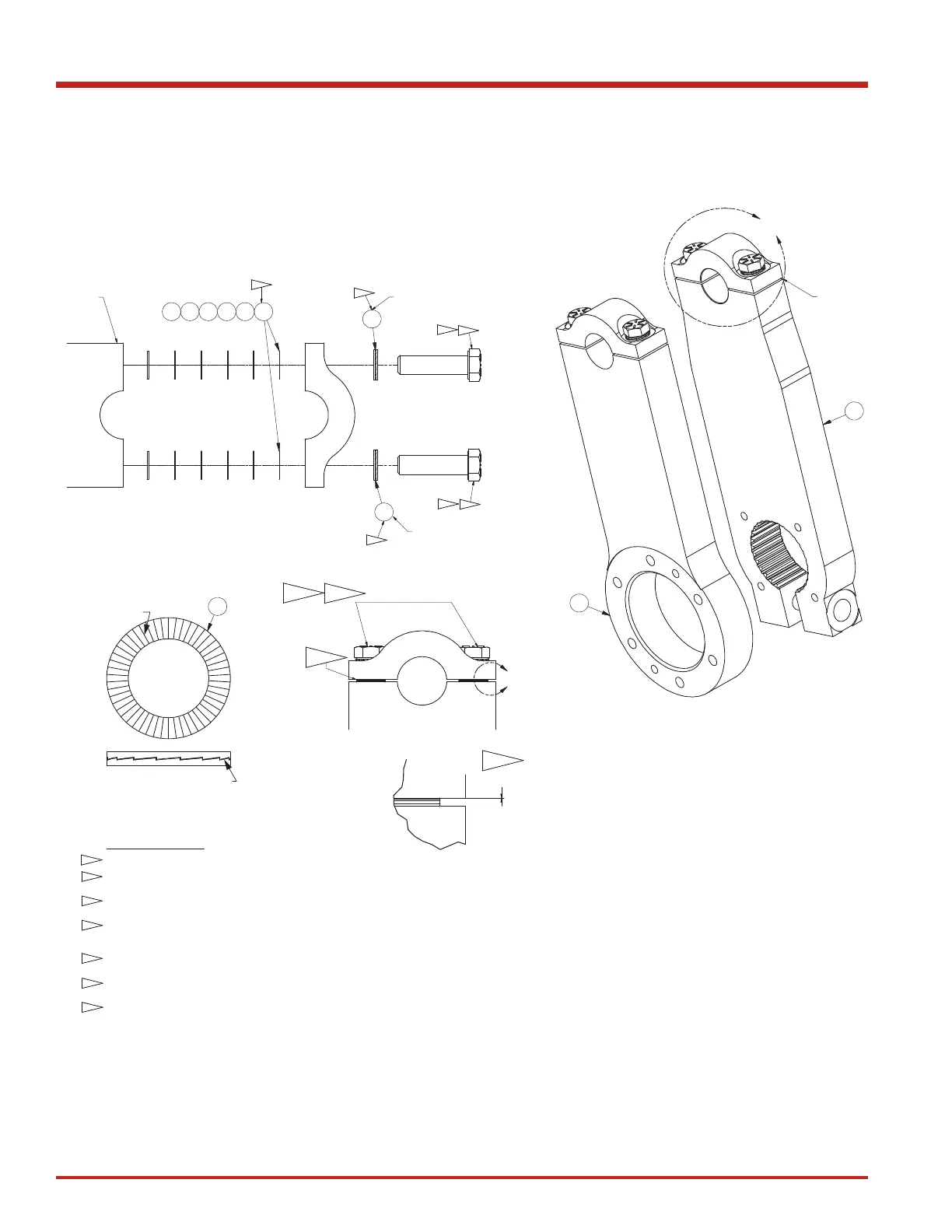

CAP INSTALLATION
SAME FOR 904466 & 906841
ARM
3-1
E
SHIMS
3
4
3-1
WASHER DETAIL
WEDGE FEATURES
SERRATED EDGES
BOTH SIDES
36
INSTALLATION NOTES:
USE THE HARDWARE PROVIDED WITH THE ARM.
INSTALL ITEM 36 SERRATED EDGES FACING OUT AND WEDGE
FEATURES MESHED.
PLACE CAP ON SHAFT, HAND TIGHTEN BOLTS, MEASURE
GAP (BOTH SIDES) BETWEEN CAP & CRANK/DRIVE ARMS.
SHIM AS REQUIRED TO ACHIEVE A GAP 0.010 " OR LESS WHEN
BOLT IS HAND TIGHT. GAP DOES NOT NEED TO BE THE
SAME ON BOTH SIDES.
RE-ASSEMBLE WITH SHIMS, HAND TIGHTEN BOLTS AND CONFIRM
GAP (MAX 0.010") BEFORE TIGHTENING.
TORQUE BOLTS EVENLY TO 340 FT-LB. TORQUE BOTH BOLTS
FIRST TO
100 FT-LB, THEN TO 200 FT-LB AND FINALLY TO 340 FT-LB.
INSPECT BOLTED CONNECTION TO CONFIRM GAP IS ELIMINATED
(BOTH SIDES).
3-2
3-3
3-4
3-5
3-6
3-7
3-1
3-6
3-6
DETAIL E
F
FASTENERS
HAND TIGHT
3-3
3-5
3-7
36
36
373839404142
3-5
SEE
WASHER DETAIL
SEE
WASHER DETAIL
3-2
3-2
DETAIL F
.01GAP " MAX
3-4
Gearbox Installation (16" Frame)
Page 5 of 5
30
89-096 Rev: 11-2016
