Ametek dunkermotoren BG dCore Series Translation Of The Original Manual

Version 28-02-2018 | Page/ Seite 17 www.dunkermotoren.com

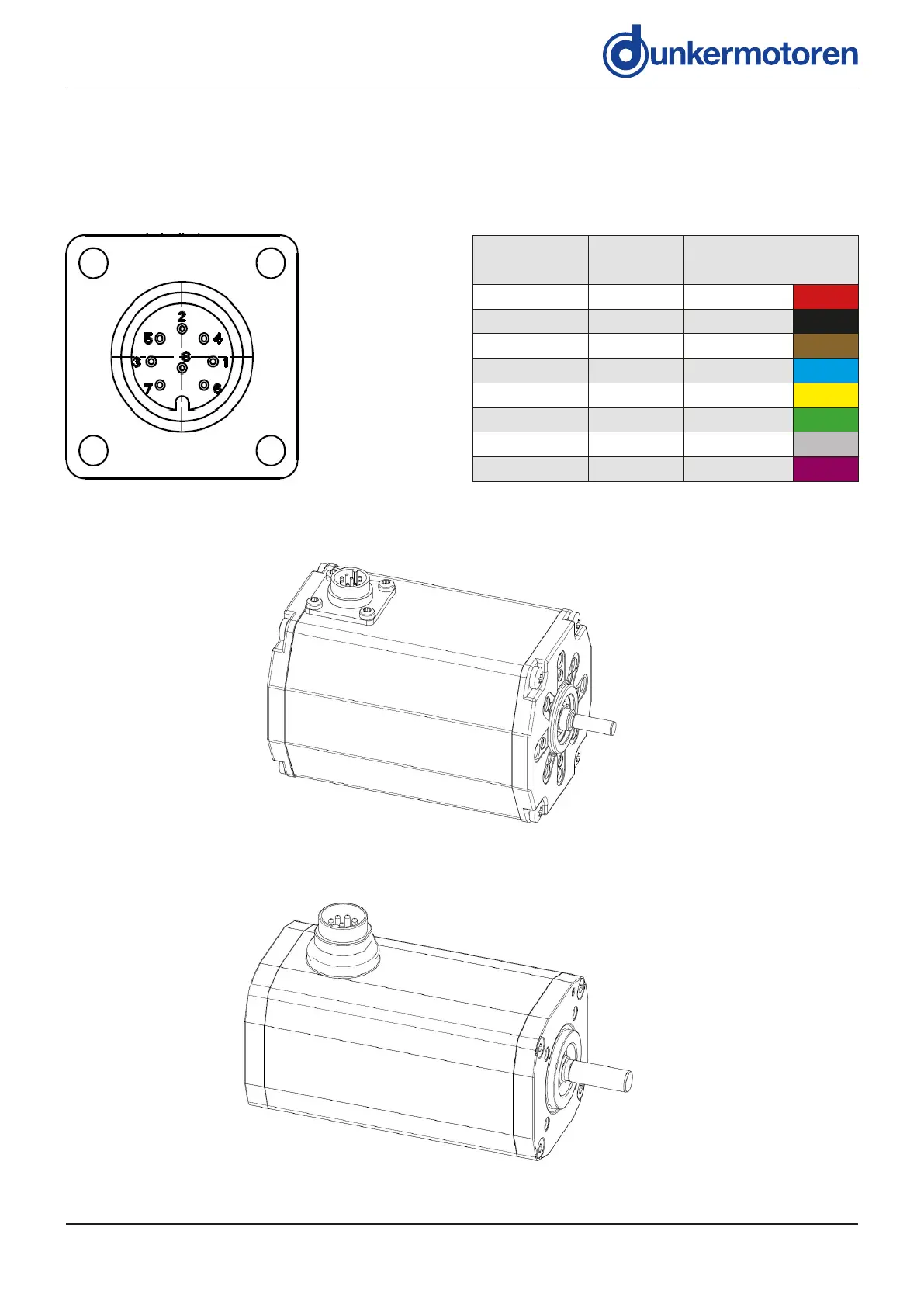

6.4.6 BG 45 / BG 65 connector version 6.4.6 BG 45 / BG 65 Steckerausführung
Connection table BG 45 / BG 65/
Anschlusstabelle BG 45 / BG 65
Plug pin/
Stecker Pin
Connection/
Anschluss
Lead colour*/
Litzenfarbe*
Pin 1 Phase A
red/ rot
Pin 2 Phase B
black/ schwarz
Pin 3 Phase C
brown/ braun
Pin 4 GND Hall
blue/ blau
Pin 5 H1
yellow/ gelb
Pin 6 H2
green/ grün
Pin 7 H3
grey/ grau
Pin 8 U+ Hall
violet/ violett
Connector BG 45 / BG 65/
Stecker BG 45 / BG 65
Motor BG 65
Motor BG 45
Der 8-polige Stecker dient zur Versorgung des Motors
und der Hallsensoren. Zudem gibt er die Hallsignale
aus. Rundstecker M16, 8-polig (DIN EN 61706-2-106).
The 8-pin connector serves the supply of the motors
and hall sensors. In addition it emits the hall signals.
Circular connector M16, 8-pin (DIN EN 61706-2-106).
*
)
Lead colours refer to standard connection cables of Dunkermotoren /
Litzenfarben beziehen sich auf Standard Anschlussleitungen von Dunkermotoren
