Version 28-02-2018 | Page/ Seite 19 www.dunkermotoren.com

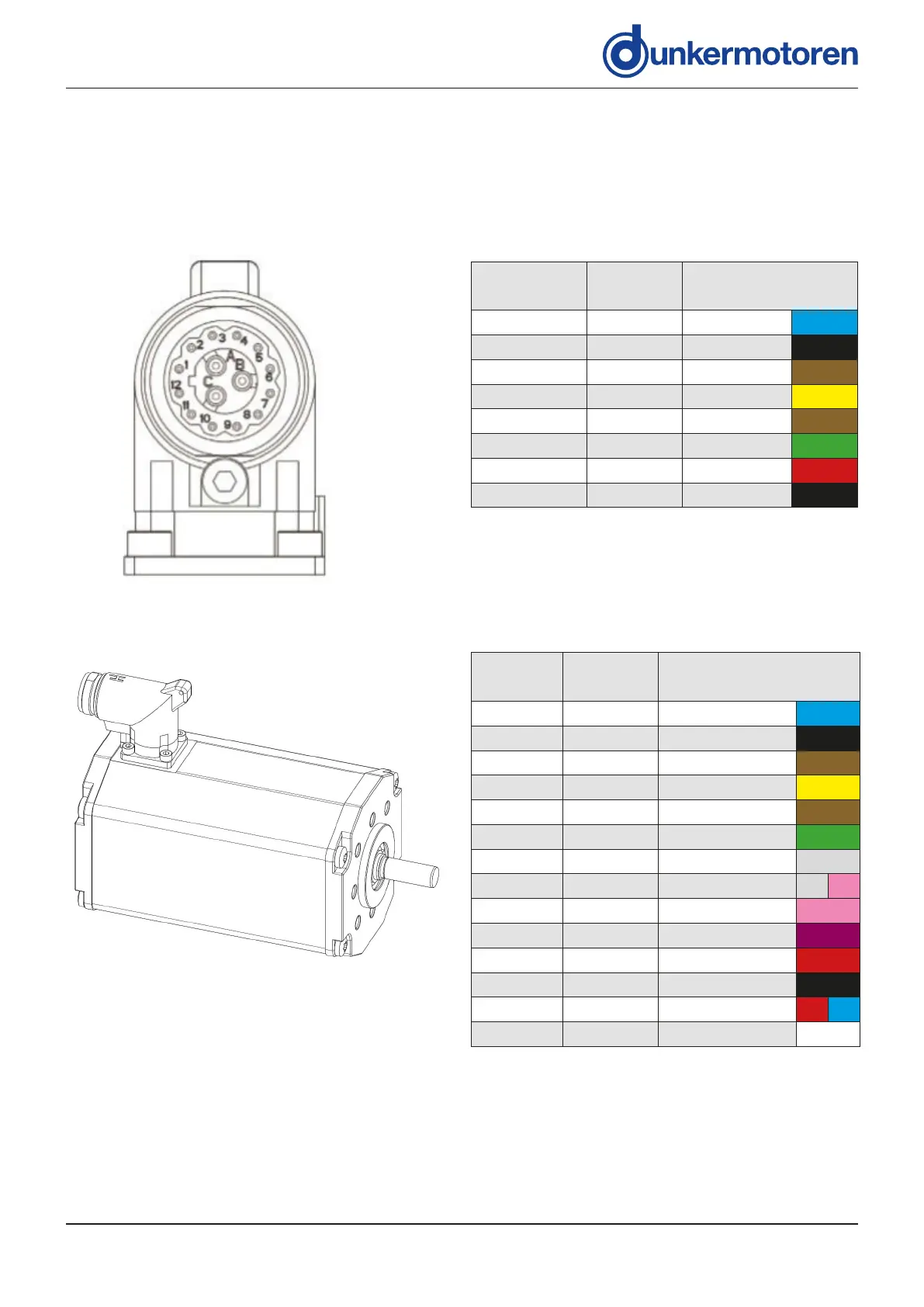

6.4.8 BG 65S connector version 6.4.8 BG 65S Steckerausführung
Motor BG 65S
Der 15-polige Motorstecker dient zur Leistungsversor-
gung des Motors und der Hall-Sensoren. Zudem gibt er
die Hall-Signale und optional die Encoder-Signale aus.
Rundstecker M16, 15-polig (Fa. Hummel)
The 15-pin connector supplies the motor power stage
and the hall sensors. It also outputs the hall signals and
optionally the encoder signals, too.
Circular connector M16, 15-pin (Fa. Hummel)
Plug pin/
Stecker Pin
Connection/
Anschluss
Lead colour/
Litzenfarbe
Pin A Phase A
blue/ blau
Pin B Phase B
black/ schwarz
Pin C Phase C
brown/ braun
Pin 1 H1
yellow/ gelb
Pin 3 H3
brown/ braun
Pin 4 H2
green/ grün
Pin 9 U+ Hall
red/ rot
Pin 10 GND Hall
black/ schwarz
Connection table BG 65S without incremental encoder/
Anschlusstabelle BG 65S ohne Inkrementalgeber
Plug pin/
Stecker Pin
Connection/
Anschluss
Lead colour/
Litzenfarbe
Pin A Phase A
blue/ blau
Pin B Phase B
black/ schwarz
Pin C Phase C
brown/ braun
Pin 1 H1
yellow/ gelb
Pin 3 H3
brown/ braun
Pin 4 H2
green/ grün
Pin 5 A
grey/ grau
Pin 6 A/
grey-pink/ grau-rosa
Pin 7 B
pink/ rosa
Pin 8 B/
violet/ violett
Pin 9 U+ Hall
red/ rot
Pin 10 GND Hall
black/ schwarz
Pin 11 I
red-blue/ rot-blau
Pin 12 I/
white/ weiß
Connection table BG 65S with incremental encoder/
Anschlusstabelle BG 65S mit Inkrementalgeber
Connector BG 65S - angled position adjustable/
Stecker BG 65S - Winkelposition einstellbar
*
)
Lead colours refer to standard connection cables of Dunkermotoren /
Litzenfarben beziehen sich auf Standard Anschlussleitungen von Dunkermotoren
*
)
Lead colours refer to standard connection cables of Dunkermotoren /
Litzenfarben beziehen sich auf Standard Anschlussleitungen von Dunkermotoren
Preference/ Vorzugsreihe On request/ auf Anfrage
