Version 28-02-2018 | Page/ Seite 7 www.dunkermotoren.com

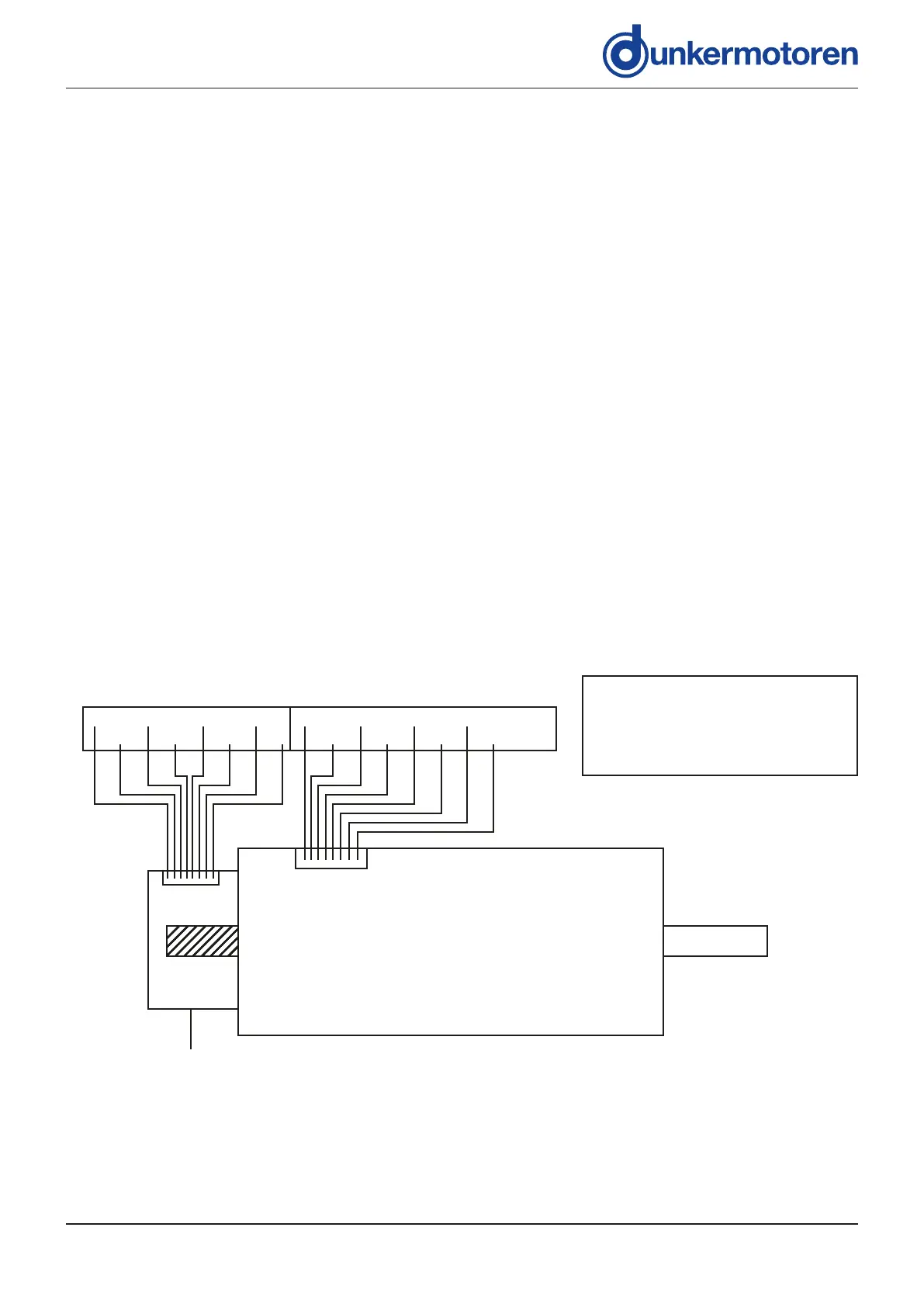

3�5 Connection diagram 3�5 Anschlussschema
For series BGA22, BG32, BG42,
BG65, BG65S and BG75/
Für die Motorbaureihen BGA22,
BG32, BG42, BG65, BG65S und
BG75
3�4 Foreseeable misuse 3�4 Vorhersehbarer Fehlgebrauch
» Die Antriebe sind ausschließlich dazu bestimmt, in
eine Maschine bzw. Anlage eingebaut zu werden
» Jede Verwendung des Antriebs, welche die maximal
zulässigen Drehzahlen, Drehmomente, Temperaturen
oder andere spezizierten Daten überschreitet, ist
unzulässig (siehe Kapitel "Technische Daten").
» Der Betrieb der Antriebe in explosionsgefährdeten
Bereichen ist verboten.
» Der Betrieb des Produkts in der Nähe brennbarer
Stoe oder Komponenten ist verboten
» Die Verwendung des Produkts als sicherheitstechni-
sches Bauteil bzw. für die Übernahme sicherheitsrele-
vanter Funktionen ist verboten
» Der Betrieb mit vollständig oder teilweise demontier-
ten oder veränderten Schutzeinrichtungen ist verbo-
ten.
» The drives are exclusively intended to be assembled
into a machine or system.
» The drives must not be used with exceeding the maxi-
mum speed, torque, temperatures or other specied
values (see chapter "Technical data").
» The drives must not be used in explosive environ-
ments.
» The drives must not be used near ammable substan-
ces or components.
» The drives must not be used as a safety component
or for executing safety-relevant features.
» The drives must not be operated with fully or partially
disassembled or changed protections.
External controller/ Externer Regler
BG XX dCore
Optional encoder/
Optionaler Geber
U
Enc
GND
Enc
ChA
/ChA
ChB ChI
/ChB /ChI
PhA
PhB
PhC
HS1
HS2 U+ Hall
HS3 GND Hall
To Next Page
