6.4.10 BG 95 dCore 6.4.10 BG 95 dCore

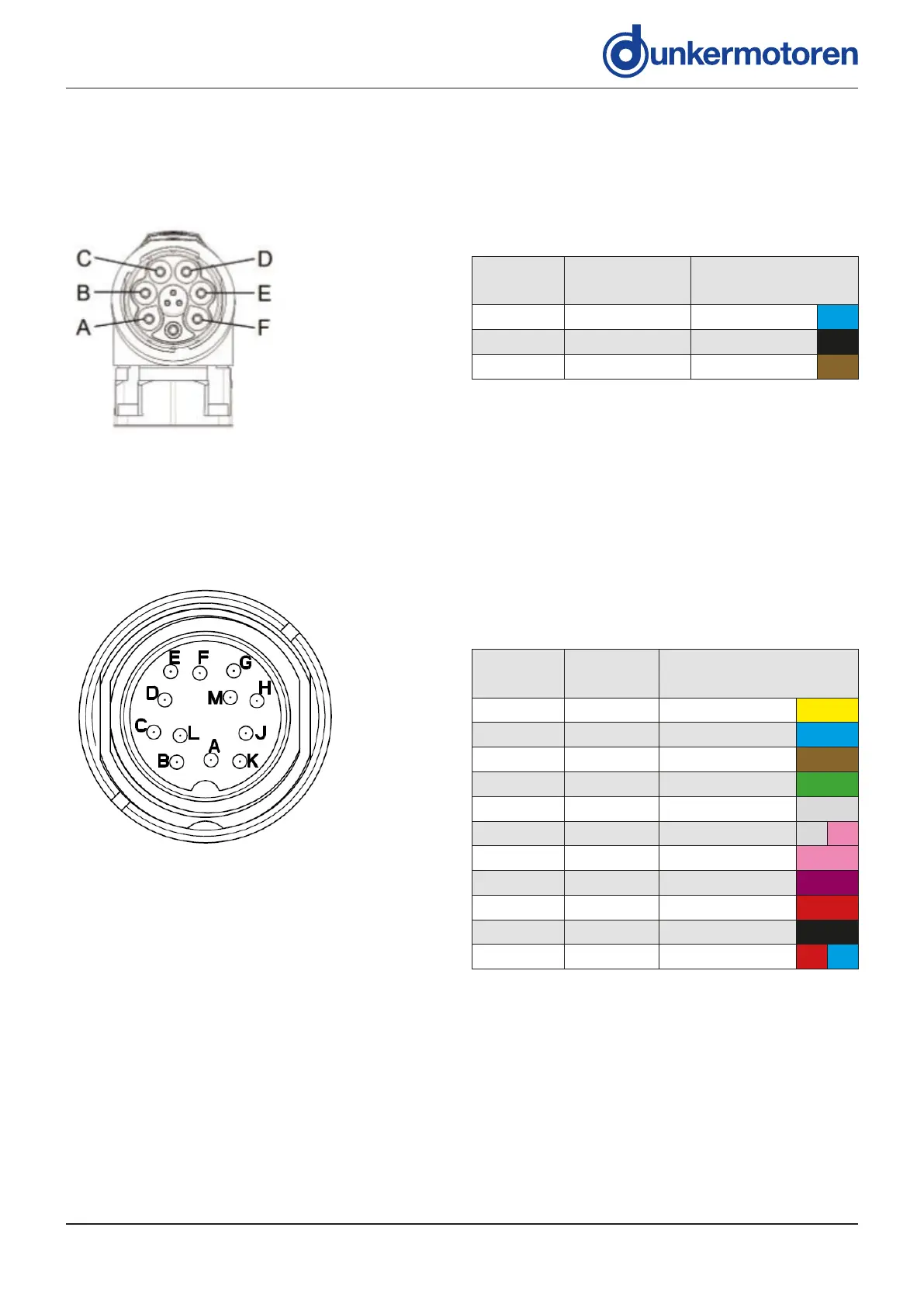

Der 6-polige Motorstecker dient zur Leistungsversor-
gung des Motors.
Rundstecker M23, 6-polig (Fa. Intercontec, Serie 723
htec
The 6-pin plug is for the motor power stage.
Circular connector M23, 6 pins (Intercontec, series 723
htec)
Power connector BG 95/
Leistungsstecker BG 95
Der 12-polige Motorstecker dient zur Versorgung der
Hallsensoren und gibt die Hall-und Gebersignale aus.
Rundstecker M16, 12-polig (DIN EN 61076-2-106).
The 12-pin connector supplies the hall sensors and
outputs the hall signals and encoder signals.
Circular connector M16, 12 pins (DIN EN 61076-2-106).
Plug pin/
Stecker Pin
Connection/
Anschluss
Lead colour*/
Litzenfarbe*
Pin B+E Phase A
blue/ blau
Pin C+F Phase B
black/ schwarz
Pin A+D Phase C
brown/ braun
Power connection table BG 95/
Anschlusstabelle Leistung BG 95
Signal connector with incremental encoder BG 95/
Signalstecker mit Inkrementalgeber BG 95
Plug pin/
Stecker Pin
Connection/
Anschluss
Lead colour*/
Litzenfarbe*
Pin A Kanal A
yellow/ gelb
Pin B Kanal /A
blue/ blau
Pin C Kanal B
brown/ braun
Pin D Kanal /B
green/ grün
Pin E Kanal I
grey/ grau
Pin F Kanal /I
grey/pink/ grau/pink
Pin G H1
pink/ pink
Pin H H2
violet/ violett
Pin J +5 V
red/ rot
Pin K GND
black/ schwarz
Pin L H3
red/blue/ rot/blau
Signal connection table with incremental encoder BG 95/
Anschlusstabelle Signale mit Inkrementalgeber BG 95
*
)
Lead colours refer to standard connection cables of Dunkermotoren /
Litzenfarben beziehen sich auf Standard Anschlussleitungen von Dunkermotoren
*
)
Lead colours refer to standard connection cables of Dunkermotoren /
Litzenfarben beziehen sich auf Standard Anschlussleitungen von Dunkermotoren
Preference/ Vorzugsreihe On request/ auf Anfrage
