C13148122_IT.fIDM
Italiano
-
57
-
Manuale d’uso e installazione

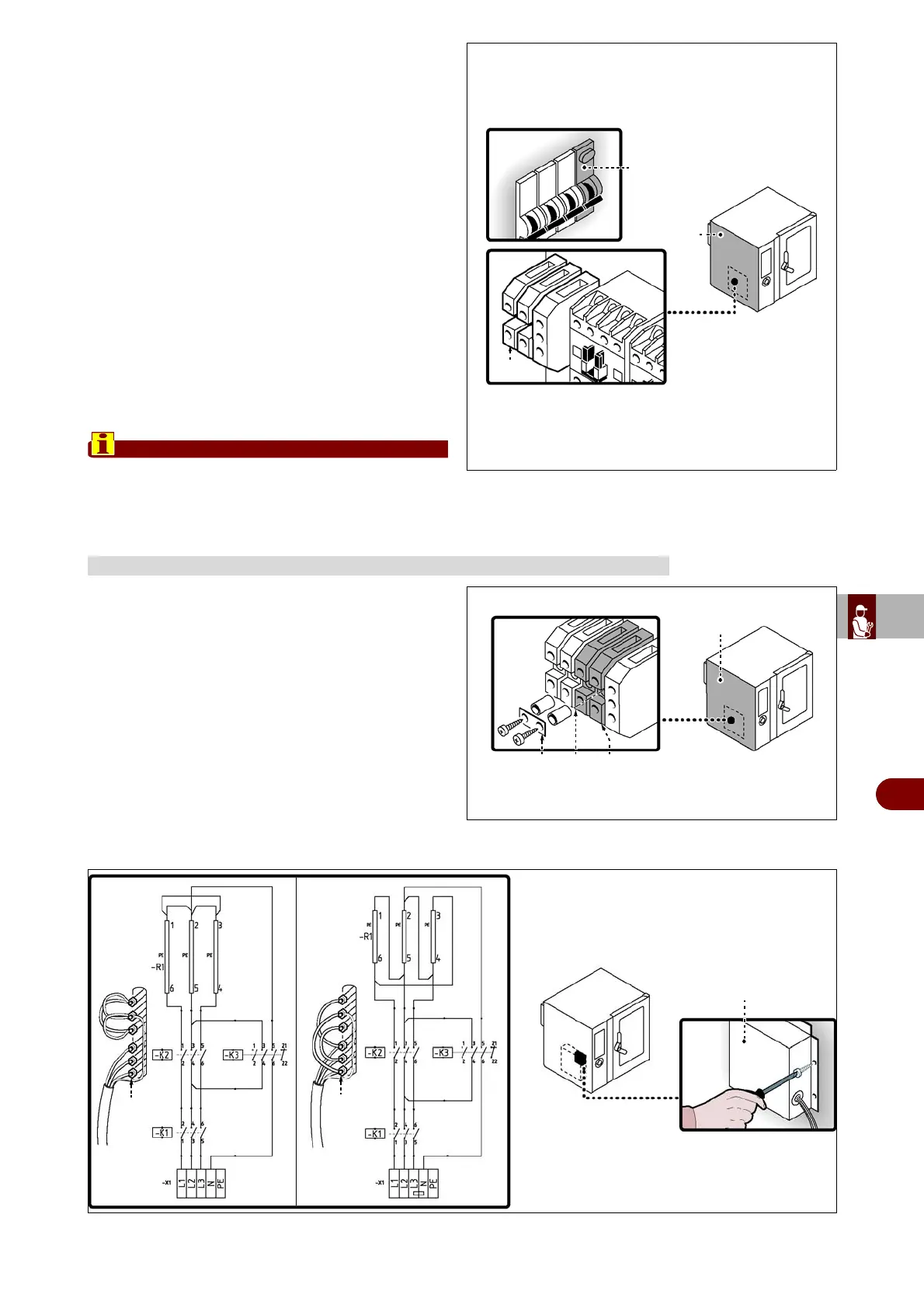

Effettuare l'allacciamento dell'apparecchiatura alla
rete elettrica di alimentazione nel modo indicato.
1–Installare, se non è presente, un interruttore se-
zionatore automatico (B) vicino all' apparecchiatura
con le seguenti caratteristiche.
–Sganciatore termico (per regolazione vedi tabella a
pag. 4)
–Sganciatore differenziale regolato a 30 mA
–Classe B o C (IEC 898)
2–Svitare le viti e smontare il pannello laterale (A).
3–Collegare l'interruttore automatico
sezionatore (B) alla morsettiera (C) dell'apparecchia-
tura e alla rete elettrica di alimentazione, secondo le
indicazioni riportate nello schema elettrico in fondo al
manuale e utilizzando un cavo con le seguenti carat-
teristiche.
–Peso:
del tipo H05RN-F (designazione 245
IEC 57)
–Temperatura di utilizzo:
70°C.
In fase di allacciamento fare attenzione al colle-
gamento dei cavi di neutro e di terra.
4–Rimontare il pannello e riavvitare le viti ad operazione ultimata.
Per questa operazione procedere nel modo indicato.
1–Disattivare l'alimentazione elettrica generale.
2–Svitare le viti per smontare il pannello laterale (A).
3–Inserire il ponte (B) per collegare elettricamente i
morsetti (C-D) (vedi schemi elettrici allegati).
4–Smontare il carter (G) e modificare i collegamenti
ai terminali delle resistenze (H) come indicato in figura.
TRASFORMAZIONE ALIMENTAZIONE ELETTRICA (FX 82 )
IDM-39617701700.tif
A
B C D
IDM-39617701900.tif
G
H
H
400 V
230 V
