AQ M-Tech AB Ultrasound Controller Manual 9
3. Navigating the menu system

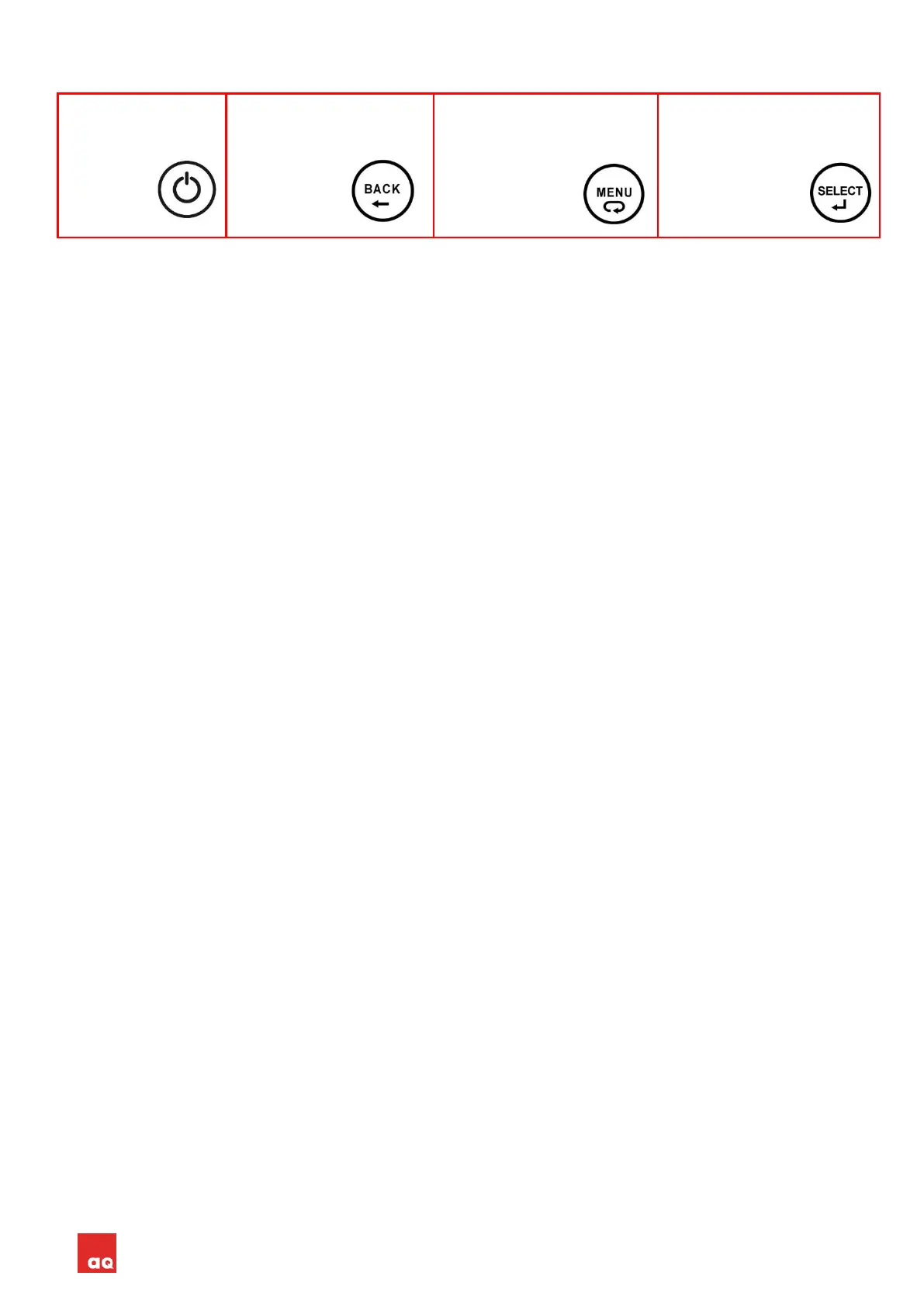

Switches
Keep MENU-button pressed to scroll continuously. Press also BACK-button while pressing
MENU-button to scroll backwards. Menu-text, parameter-names and parameter-values as seen on
the display is here in the manual written in blue italic.
Sensor MODE and the start-screen
When power is applied to the Ultrasound Controller it displays the software version on the LCD-
display, followed by the start-screen. Depending on which mode is set; the corresponding start-
screen will be shown. The Ultrasound Controller can be set to either Air Sensor mode, Level
Switch mode, Level Sensor mode or Gel Sensor mode. When the Ultrasound Controller is
powered on for the first time Set sensor MODE is displayed. Press the MENU-button to scroll to the
desired mode and press the SELECT-button to select it. Sensor mode can be changed again in
ADVANCED SETTINGS. Here is a map of the menu-system:
Air Sensor mode Level Switch mode Level Sensor mode Gel Sensor mode
CALIBRATION CALIBRATION CALIBRATION CALIBRATION
Calibrate LIQUID AS 1 CALIBRATE with AIR (empty) CALIBRATE with LIQUID >100mm 1-4 together
Calibrate AIR AS 1 Level Switch 1 Cal Sensor 1 & 2 (Lev & Vel) GelSensor 1
Calibrate LIQUID AS 2 Level Switch 2 Cal Sensor 3 & 4 (Lev& Vel) GelSensor 2
Calibrate AIR AS 2 Level Switch 3 CALIBRATE with AIR GelSensor 3
SHOW DATA Level Switch 4 Cal Sensor 2 (Vel) GelSensor 4
Air Sensor 1 LS1-LS4 together Cal Sensor 4 (Vel) SHOW DATA
Calibration Data CALIBRATE with LIQUID (full) SHOW DATA Gel Sensor Measured data
Normal Measurement Data same as above Sensor 1 & 2 Gelconcentration %
Very Low Sensitivity Data SHOW DATA Measured Level Sensor 1 Relativ Signal %
Air Sensor 2 LevelSwitch 1 Calibrated Level Sensor 1 Relativ Attenuation dB/m
same as above Echo DATA Measured Velo Sensor 2 Signal dB
AUXILIARY DATA WR DATA Calibrated Velo Sensor 2 Liq WR sensor
SETTINGS Auxiliary data Sensor 3 & 4 Gel Sensor Cal Data
SET Air Sensor 1 parameters LevelSwitch 2 same as above same as above Cal Liquid dB
SET TYPE LevelSwitch 3 same as above SETTINGS Freq
SET DIAMETER LevelSwitch 4 same as above SET parameters Sensor 1 & 2 Test Sensor dB
SET SENSITIVITY Test LevelSwitch SET Range SETTINGS
SET FILTER SETTINGS SET Offset SET parameters Sensor 1
SET FREQUENCY SET parameters LevelSwitch 1 SET WR threshold SET TYPE
SET Air Sensor 2 parameters SET Type AND Technique SET Liquid SoundVELOCITY SET ECHO DISTANCE
same as above SET FILTER SET Sensor 2 InnerDISTANCE SET GEL-TYPE
SET RELAY 1 SET ECHO-DISTANCE SET Sensor 2 Sensor HEIGHT SET GEL-THRESHOLD
SET RELAY 2 SET Jacket SET Sensor 2 Sensor Control SET FREQUENCY
SET RELAY 3 SET FREQUENCY SET Sensor 1 Bottom THICKNESS SET WR THRESHOLD
SET RELAY 4 SET parameters LevelSwitch 2 SET Sensor 2 Wall THICKNESS SET RELAY1,2
SET mA output A SET parameters LevelSwitch 3 SET Sensor 1 FREQUENCY SET RELAY3,4
SET mA output B SET parameters LevelSwitch 4 SET Sensor 2 FREQUENCY SET mA output A
HELP same as above SET parameters Sensor 3 & 4 SET mA output B
CONNECTOR Terminals 1-7 SET RELAY 1 same as above HELP
CONNECTOR Terminals 8-17 SET RELAY 2 SET RELAY 1 CONNECTOR Terminals 1-7
Information SET RELAY 3 SET RELAY 2 CONNECTOR Terminals 8-17
Software version SET RELAY 4 SET RELAY 3 Information
ADVANCED SETTINGS HELP SET RELAY 4 Software version
set sensor MODE CONNECTOR terminals 1-7 SET mA output A ADVANCED SETTINGS
SIMULATE CONNECTOR terminals 8-17 SET mA output B set sensor MODE
RESTORE settings and calibrations Information HELP RESTORE settings and calibrations
PROFIBUS SETTING Software version CONNECTOR Terminals 1-7 PROFIBUS SETTING
BITRATE ADVANCED SETTINGS CONNECTOR Terminals 8-17 BITRATE
ADDRESS Set sensor MODE Information ADDRESS
PARAMETER ACCESS SIMULATE Software version PARAMETER ACCESS
CONTROL (eabl/disabl profibus) RESTORE settings and calibrations ADVANCED SETTINGS CONTROL (enabl/disabl profibus)
PROFIBUS SETTING set sensor MODE
BITRATE RESTORE settings and calibrations
ADDRESS PROFIBUS SETTING
PARAMETER ACCESS BITRATE
CONTROL (enabl/disabl profibus) ADDRESS
PARAMETER ACCESS
CONTROL (enabl/disabl profibus)
Toggle between
standby and power-
on.
(D128 only)
Go back to previous
menu-level
or
Cancel a
Selected
operation
Scroll through the menu,
scroll through parameter-
names
or scoll through
parameter-
values
Select a menu
or
Select a
parameter-value
