1-35第一章：產品介紹
千萬要記得連接風扇的電源，若系統中缺乏足夠的風量來散熱，很容易
因為主機內部溫度逐漸昇高而導致死機，甚至更嚴重者會燒毀主板上的
電子元件。注意：這些插槽並不是單純的排針，不要將跳線帽套在它們
的針腳上！
8. 中央處理器 / 機箱風扇電源插槽（4-pin CPU_FAN、3-pin CHA_FAN）
將風扇電源接頭連接到這兩組風扇電源插槽，確定每一條黑線與這些插槽的接
地端（GND）相匹配。

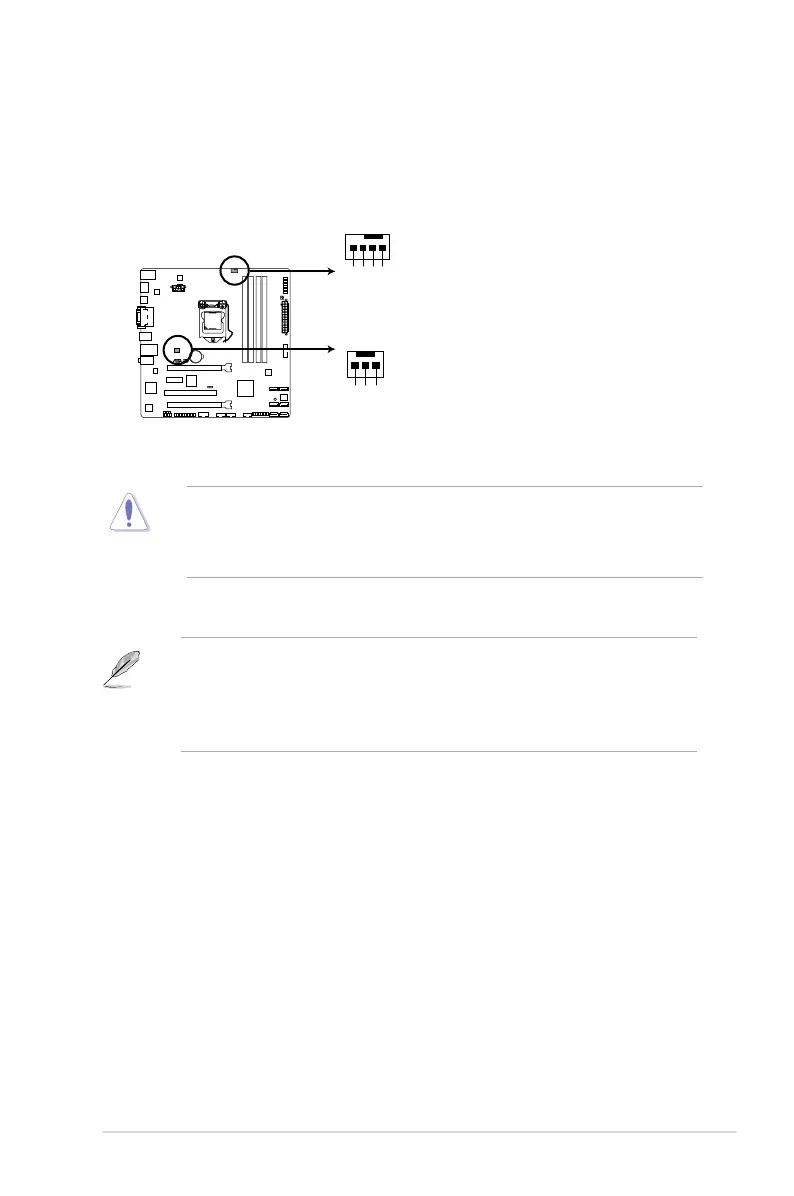

CHA_FAN
P8H77-M
P8H77-M fan connectors
Rotation
+12V
GND
CPU_FAN
CPU FAN PWM
CPU FAN IN
CPU FAN PWR
GND
• CPU_FAN 插槽支持處理器風扇最大達 1 安培（12 瓦）的風扇電源。
• 僅有 CPU 風扇（CPU_FAN）插槽支持華碩 Fan Xpert 功能。
• 當您安裝二張 VGA 顯卡，建議您將後側機箱風扇排線連接至 CHA_FAN
來獲得更好的散熱環境。
