華碩 P8H77-M 主板用戶手冊1-36
• 建議您使用符合 ATX 12 V 2.0 規範的電源（PSU），能提供至少 350W
高功率的電源。
•請務必連接 4-pin ATX +12V 電源插頭，否則可能無法順利啟動電
腦。
• 如果您的系統會搭載相當多的外圍設備，請使用較高功率的電源以提供
足夠的設備用電需求。不適用或功率不足的電源，有可能會導致系統不
穩定或難以開機。
• 若您使用兩張高端 PCI Express x16 卡，請使用至少 1000W 高功率的
電源以確保系統穩定性。
• 若 您 不 確 定 系 統 的 最 小 電 源 供 應 需 求 ， 請 參 考 華 碩 官 方 網 站 關
於 “ 電 源 瓦 數 建 議 值 計 算 ” 部 分 （ h t t p : / / s u p p o r t . a s u s . c o m /
PowerSupplyCalculator/PSCalculator.aspx?SLanguage=zh-cn）。

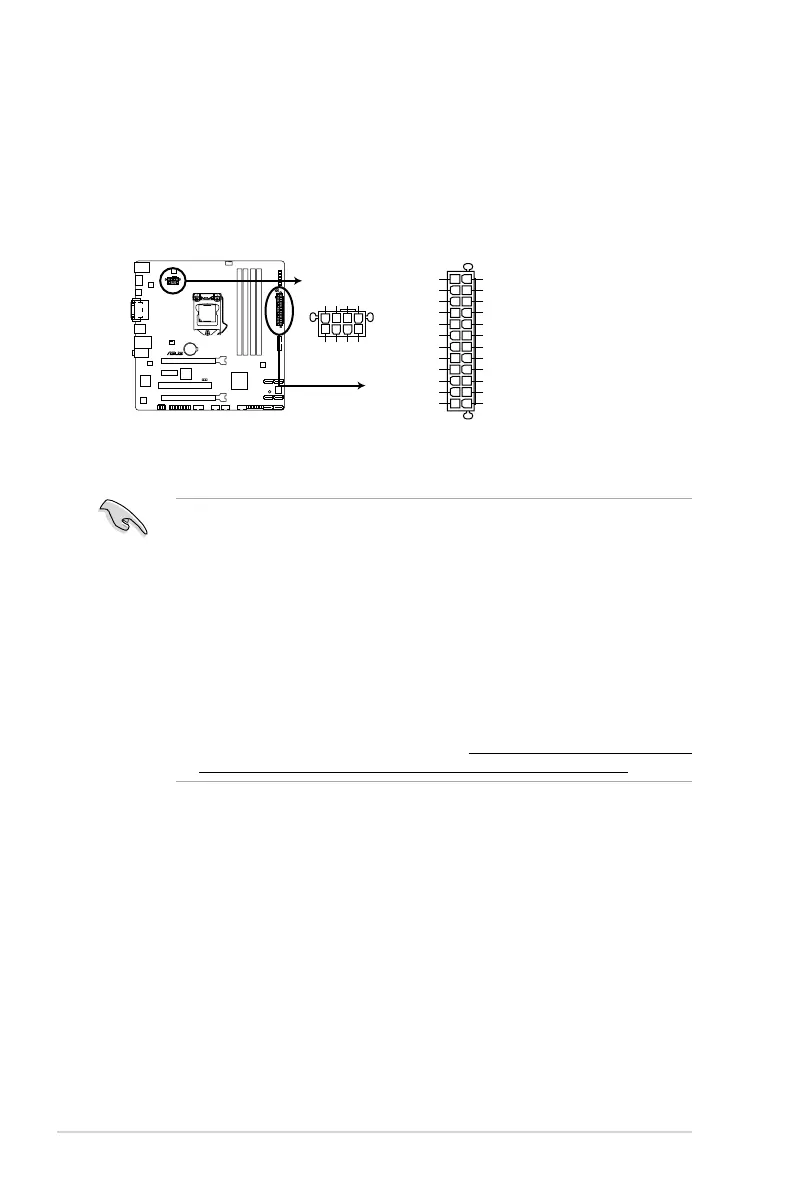

9. ATX 主板電源插槽（24-pin EATXPWR、8-pin ATX12V）
這些電源插槽用來連接到一個 ATX 電源供應器。電源供應器所提供的連接插
頭已經過特別設計，只能以一個特定方向插入主板上的電源插槽。找到正確的插
入方向後，僅需穩穩地將之套進插槽中即可。
P8H77-M
P8H77-M ATX power connectors
EATXPWR
PIN 1
PIN 1
GND
+5 Volts
+5 Volts
+5 Volts
-5 Volts
GND
GND
GND
PSON#
GND
-12 Volts
+3 Volts
+3 Volts
+12 Volts
+12 Volts
+5V Standby
Power OK
GND
+5 Volts
GND
+5 Volts
GND
+3 Volts
+3 Volts
EATX12V
+12V DC +12V DC +12V DC +12V DC
GND GND GND GND

Asus P8H77-M Specifications

General

ECC	No
Non-ECC	Yes
Memory voltage	1.5 V
Memory channels	Dual-channel
Memory slots type	DIMM
Number of memory slots	4
Supported memory types	DDR3-SDRAM
Maximum internal memory	32 GB
Supported memory clock speeds	1066, 1333, 1600, 1800, 1866, 2000, 2133, 2200 MHz
Supported memory module capacities	16GB, 1GB, 2GB, 4GB, 8GB
System bus rate	5 GT/s
Processor socket	LGA 1155 (Socket H2)
Processor manufacturer	Intel
Compatible processor series	Intel Core i3, Intel Core i5, Intel Core i7
Maximum number of SMP processors	1
USB 2.0 connectors	3
Number of SATA III connectors	2
Number of Parallel ATA connectors	0
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
Audio chip	Realtek ALC887
Cooling type	Passive
Component for	PC
Power source type	ATX
Motherboard chipset	Intel H77
PC health monitoring	CPU, FAN, Temperature
Audio output channels	7.1 channels
Motherboard form factor	micro ATX
RAID levels	0, 1, 5, 10
Supported storage drive interfaces	SATA II, SATA III
Cables included	SATA
Graphics card	HD Graphics
OpenGL version	3.2
DirectX version	11
Maximum resolution	2048 x 1536 pixels
Maximum graphics card memory	1696 MB
Parallel processing technology support	2-Way CrossFireX, LucidLogix Virtu, Quad-GPU CrossFireX
PCI Express slots version	2.0, 3.0
PCI Express configurations	1x4, 1x16
LAN controller	Realtek RTL8111F
Wi-Fi standards	Not supported
Networking features	Gigabit LAN
Ethernet interface type	Gigabit Ethernet
BIOS type	EFI AMI
ACPI version	2.0a
BIOS memory size	64 Mbit

Weight and Dimensions

Width	245 mm
