DE
129
Produktprasentation Installation
Einstellung/
Nutzung
Wartung
Instandhaltung,
Fehlerbehebung
Garantie

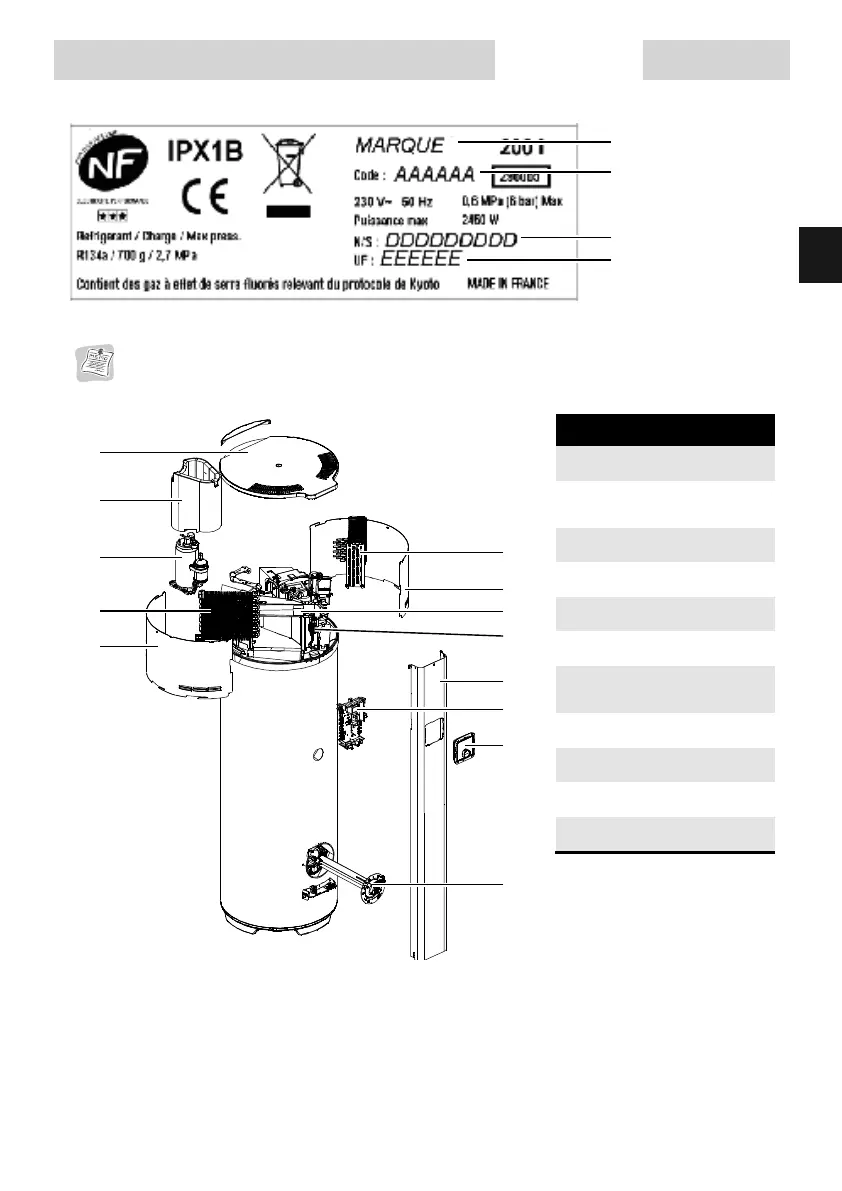

Handelsmarke
Handelscode
Seriennummer
Herstellernummer
Das Gerät muss vor Öffnung der oberen Abdeckung und bei Öffnung der Frontabdeckung
ausgeschaltet werden (zur Öffnung der Abdeckung siehe Abschnitt „Öffnen des Produktes zur
Wartung“).
Die Ersatzteile können vom Fachmann direkt im Serviceportal über die Internetseite der Marke bestellt werden .
Pkt.
Bezeichnung
1
Obere Abdeckung
2
Isoliermantel des
Kompressors
3 Kompressor
4 Verdampfer
5 Klemmring
6
Lufteinlasssensor
7
Sensor Verdampfer-
Eingang
8
Frontabdeckung
9
Steuereinheit
10 Bedienpanel
11 Elektroheizelement
5
4
3
2
1
10
11
9
8
5
6
7
4
