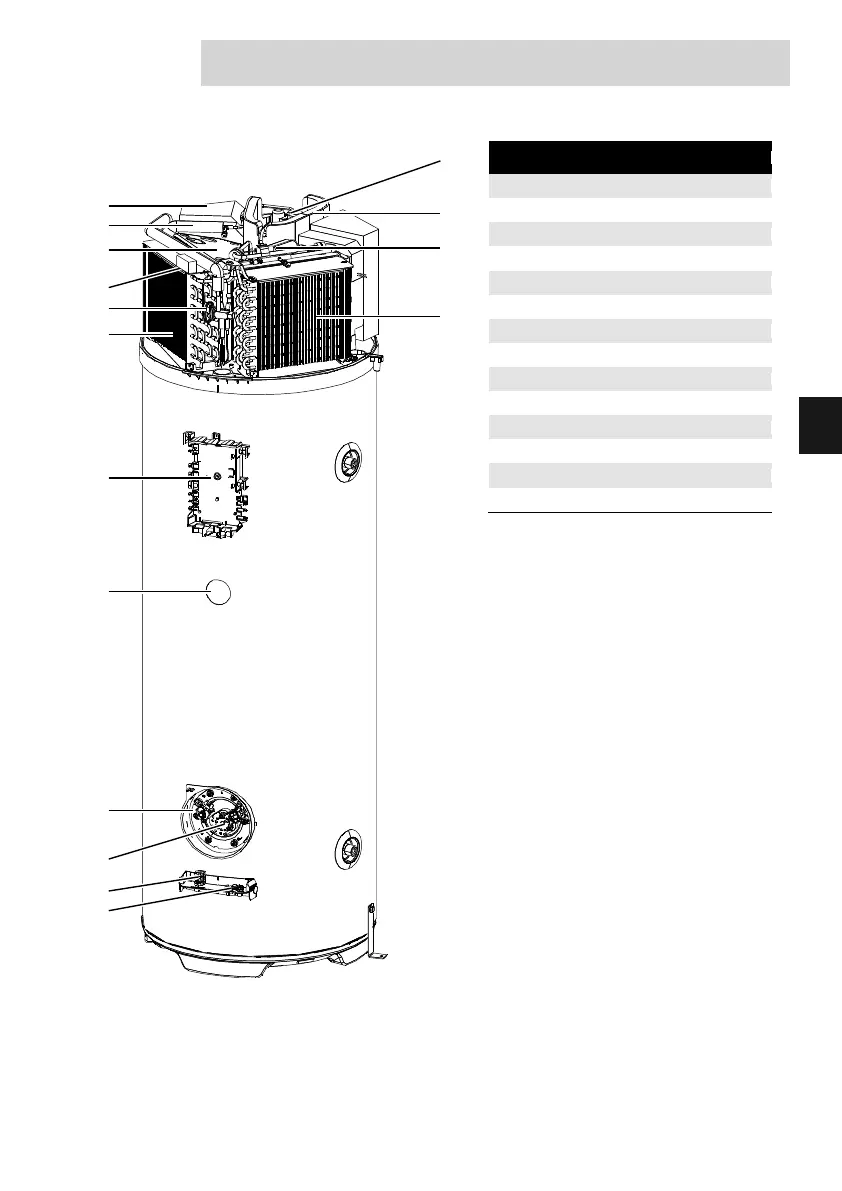

3.2. Widok szczegółowy
Ref.
Opis
1
Pianka izolacji akustycznej
2
Wentylatory
3
Przewody powietrza
4
Czujnik na wlocie powietrza
5
6
Parowniki
7
Elektroniczny układ sterowania
8
Czujnik regulacji ECS
9
Zabezpieczenie termiczne
10
Element grzewczy
11
Terminal zasilania
12
Zacisk kablowy
13
Płaszcz izolacyjny sprężarki
14
Sprężarka
3
13
14
6
5
4
8
11
12
6
3
2
1
7
10
9
