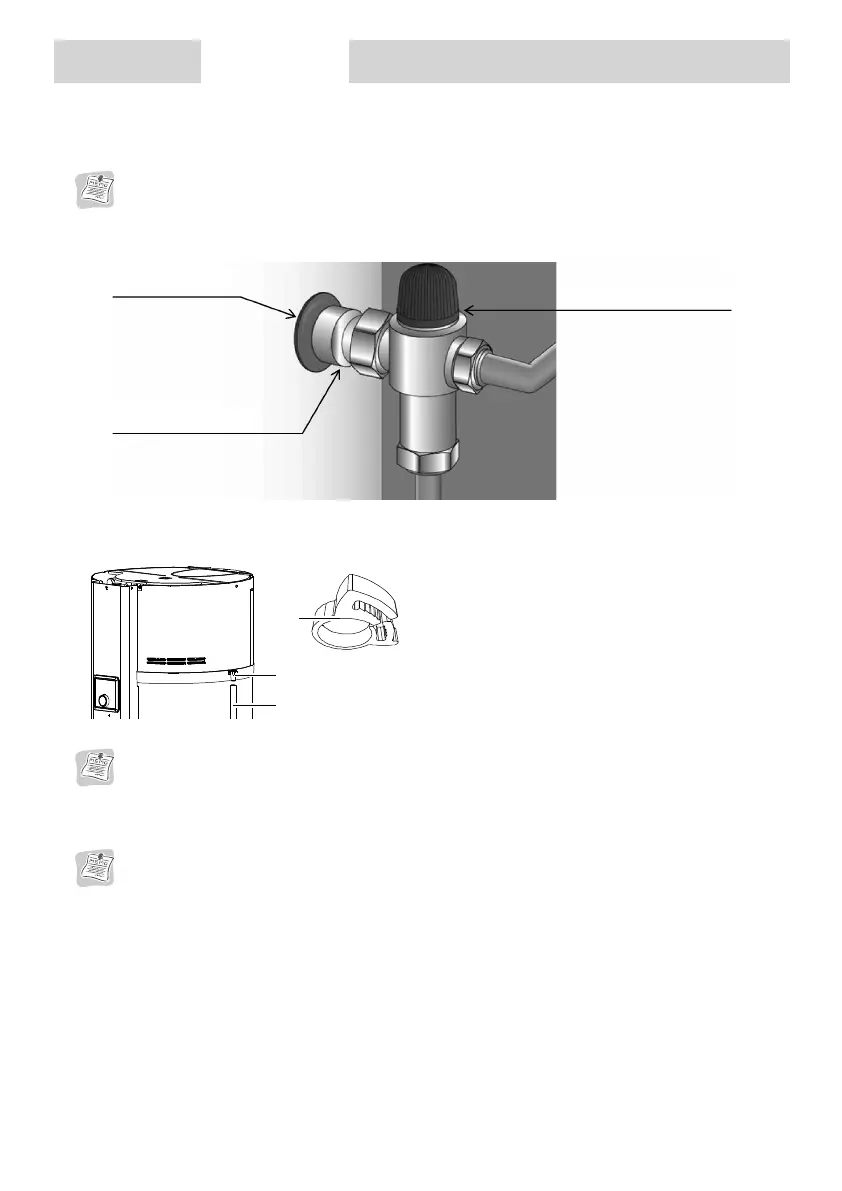

5.2. Przyłącze wody ciepłej
Francuskie przepisy wymagają, by maksymalna temperatura ciepłej wody użytkowej
wykorzystywanej w łazienkach wynosiła w punkcie poboru 50° C. W pozostałych pomieszczeniach,
temperatura ciepłej wody użytkowej w punktach poboru jest ograniczona do 60° C.
Jeśli stosuje się rury z tworzywa sztucznego (np. PER, wielowarstwowe, itp.), należy zamontować
regulator termostatyczny na wylocie ogrzewacza wody. Powinien być wyregulowany w zależności od
wydajności użytego materiału.
5.3. Montaż rury odprowadzającej skropliny
I. Wprowadzić rurę odprowadzającą skropliny (3)
do kolektora (2) po prawej stronie z tyłu
urządzenia.
II. Zamocować
zacisk rury (1) na rurze
odprowadzającej i zacisnąć go na miejscu
zachodzenia na siebie rury i kolektora.
III. Podłączyć drugi koniec rury do kanalizacji za
pomocą syfonu.
Syfon przepływowy na ścieki jest niezbędny.
Wypełnienie ogrzewacza wodą 6.
W przypadku ogrzewaczy wody typu ACI, jeśli zasilanie ogrzewacza jest wyłączone przez okres
dłuższy niż 1 tydzień, ogrzewacz wody musi zostać osuszony.
I. Otworzyć zawór (zawory) wody ciepłej.
II. Otworzyć zawór zimnej wody znajdujący się na urządzeniu zabezpieczającym (należy upewnić się, że
zawór spustowy urządzenia znajduje się w pozycji zamkniętej).
III. Zamknąć zawory po tym, jak przepłynie przez nie woda. Ogrzewacz wody jest wypełniony wodą.
IV. Szczelność przewodów połączeniowych i sprawne funkcjonowanie elementów hydraulicznych muszą
zostać kilkukrotnie sprawdzone poprzez otwarcie zaworu odprowadzającego zespołu bezpieczeństwa w
celu wyeliminowania jakichkolwiek pozostałości w zaworze spustowym
.
3
2
1
Wylot wody zimnej
Ogranicznik temperatury
Przyłącze dielektryczne
