Paramétrage / Utilisation

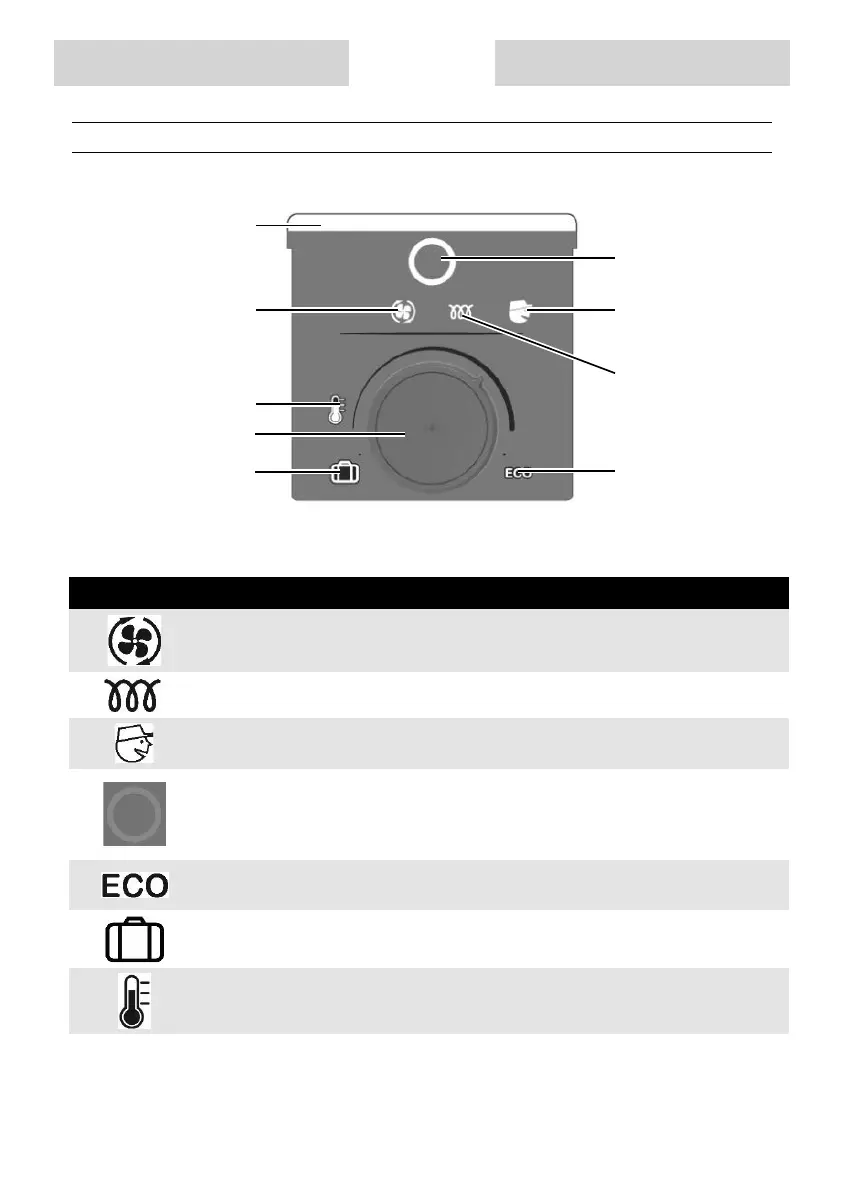

Panneau de commandes 1.
Bandeau de mise sous
tension
Bouton acquittement
défaut et mode secours
Voyant fonctionnement
Pompe à Chaleur Voyant Installateur
Voyant fonctionnement
Appoint Electrique
Réglage de la température
de consigne
Molette de sélection de
mode
Mode ECO (température
consigne à 54 °C)
Mode Absence
Description des pictogrammes 2.
Symbole
Nom
Description
Pompe à chaleur
Compresseur et ventilateur
Ce voyant indique que la pompe à chaleur est en fonctionnement.
Appoint électrique Ce voyant indique que l'appoint électrique est en fonctionnement
Voyant Installateur
Ce voyant indique la présence d'un défaut (fixe)
ou le fonctionnement en mode secours (clignotement)
Bouton acquittement défaut
Le bouton dʼacquittement de défaut est allumé uniquement lorsquʼun
défaut est apparu.
Un appui court sur ce bouton permet dʼacquitter le défaut.
Un appui long permet de passer en mode secours.
Cette manipulation est à effectuer uniquement sur demande
du service client.
Mode Eco
Ce voyant indique que le mode ECO est activé. Choisir ce mode
pour la production dʼeau chaude réduite pour maximiser les
économies (T°= 54 °C).
Mode Absence
Ce voyant indique que le mode ABSENCE est activé.
Choisir ce mode pour la mise hors gel (15 °C) du chauffe-eau
et lors dʼune absence prolongée.
Réglage de la température
souhaitée/de consigne
Ce voyant indique que le réglage manuel de la température
de consigne est activé. Utiliser la molette afin de régler
la température de consigne entre 50 °C et 62 °C.
