Seite 16 AXIS 231D/232D Montageanweisung

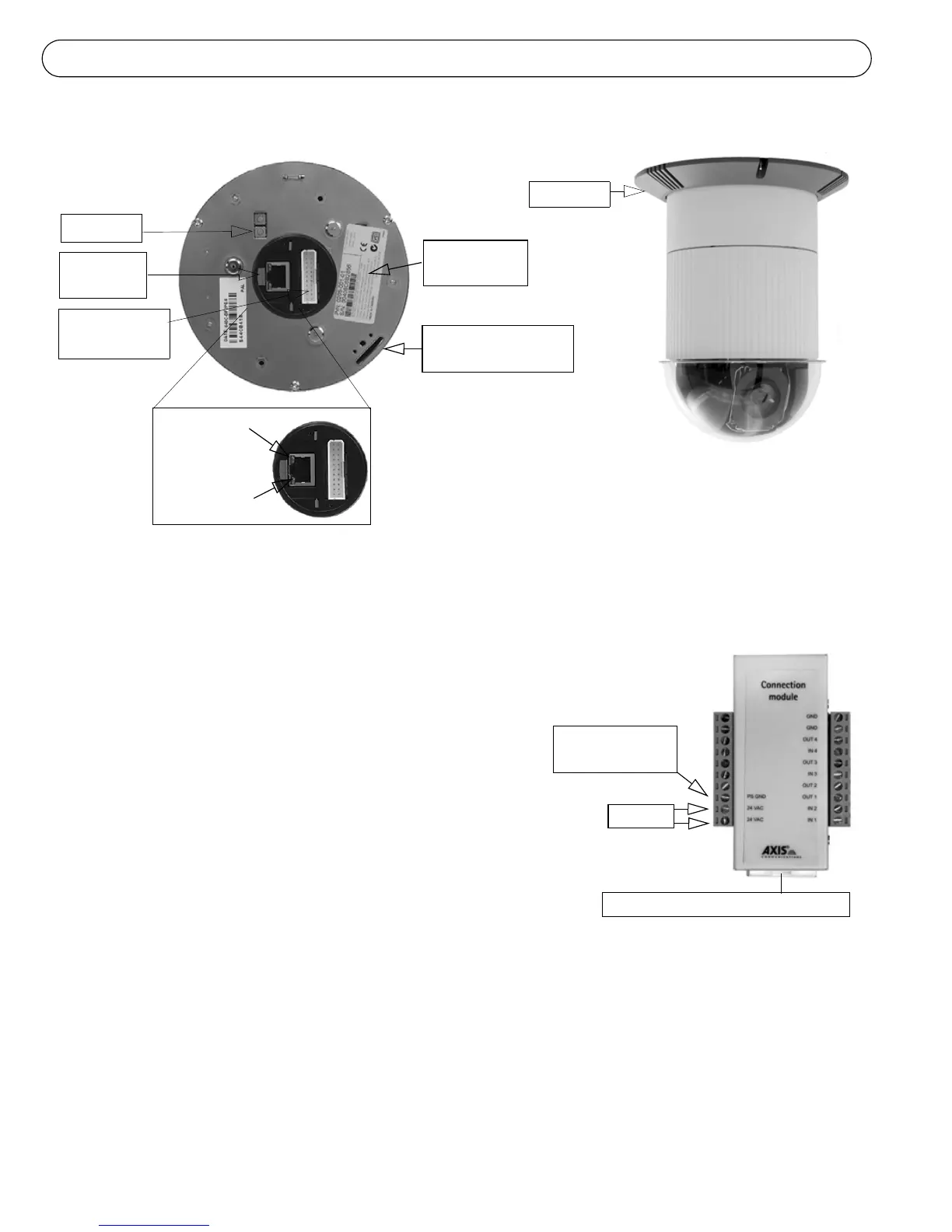

Aufputzmontage
Seriennummer
S/N
Steuertaste
Netzwerk-
anschluss
Verbindungs
modulanschluss
Statusanzeige
Netzwerkanzeige
Montageschlitz für
Befestigungsschraube
Ringblende
Die Kuppelkamera wird folgendermaßen installiert:
1. Bohren Sie unter Verwendung der mitgelieferten Bohrschablone drei Löcher in die Decke.
Befestigen Sie die Halterung mit drei Schrauben.
2. Schließen Sie das Verbindungsmodulkabel am
Verbindungsmodul an.
3. Schließen Sie das Ethernet-Kabel und
Verbindungsmodul an der AXIS 231D/232D an.
4. Schließen Sie das Netzkabel (24V AC) an das
Verbindungsmodul und vergewissern Sie sich, dass
die LEDs für Stromversorgung und Netzwerk (grün)
aufleuchten.
5. Setzen Sie die Kuppel in die Halterung ein und
drehen Sie sie im Uhrzeigersinn. Stellen Sie sicher,
dass das Schraubenloch an der einen Kuppelseite an
der Halterung ausgerichtet ist. Ziehen Sie die
Befestigungsschraube an, um die Kuppel zu sichern.
6. Bringen Sie die Ringblende an der Halterung an und befestigen Sie sie.
7. Die Hardwareinstallation ist damit abgeschlossen. Fahren Sie mit dem Abschnitt IP-Adresse
festlegen, auf Seite 18 fort, um die AXIS 231D/232D in das Netzwerk einzubinden.
24V AC
PS GND nicht
Verbindungsmodul-Kabelanschluss
verwendet
