Page 26 Guide d’installation AXIS 231D/232D

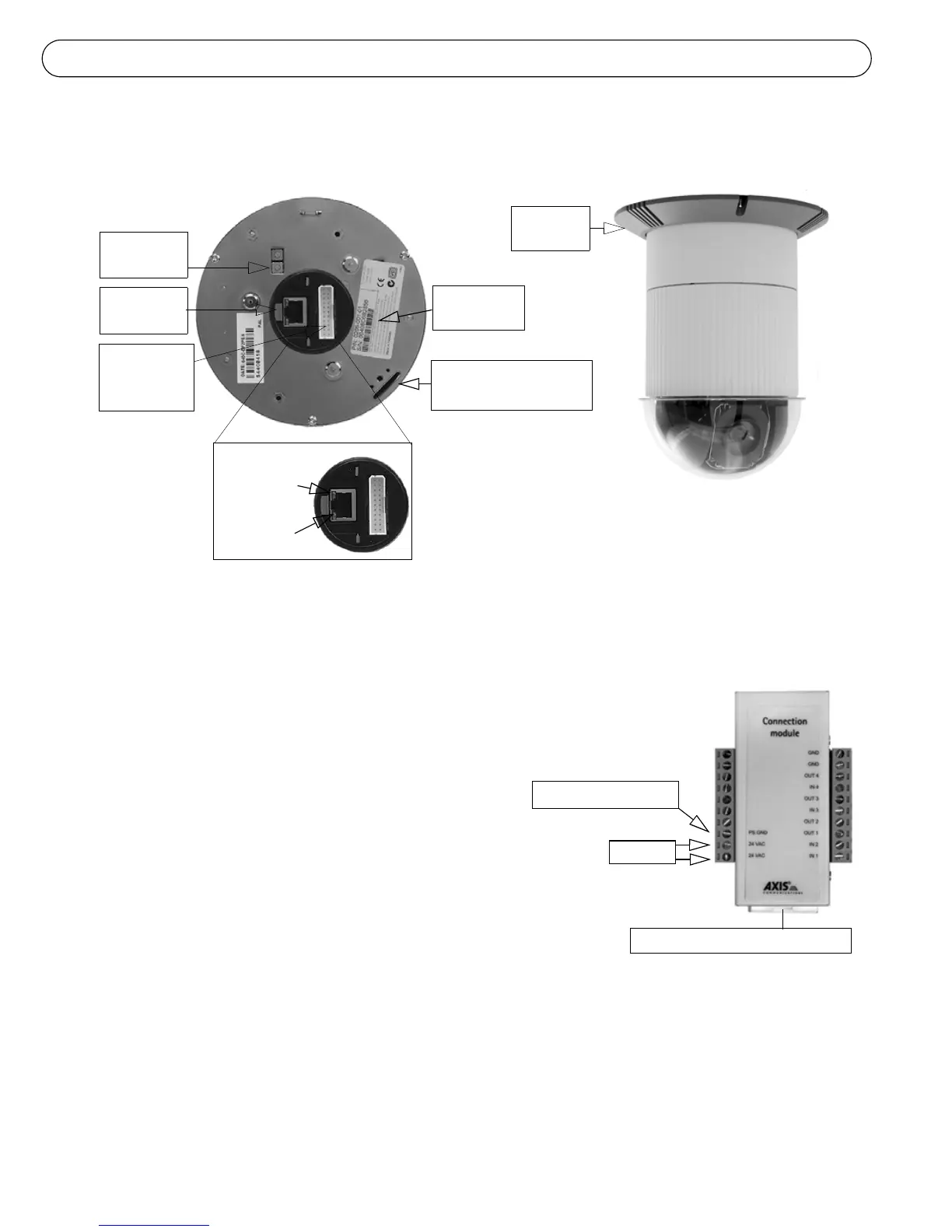

Montage sur le plafond
du module
Bague de
décoration
Connecteur
Connecteur
de connexion
Voyant
réseau
Voyant
d’alimentation
pour la fixation de vis
Encoche de montage
Bouton de
commande
réseau
Numéro
de
Série S/N
1. Utilisez le gabarit de perçage fourni pour percer trois trous dans un plafond dur et fixez le
support au plafond avec trois vis.
2. Connectez le câble du module de connexion au
module de connexion.
3. Connectez le câble Ethernet et le module de
connexion à l’AXIS 231D/232D.
4. Connectez le câble d’alimentation (24 V CA) au
module de connexion et contrôlez que les
voyants d’alimentation et de réseau s’allument
(verts).
5. Montez le dôme sur le support et faites-le
tourner dans le sens horaire. Veillez à ce que le
trou de vis situé sur le côté du dôme soit aligné
avec le support. Serrez la vis de fixation pour
fixer le dôme.
6. Fixez la bague de décoration au support et fixez-la avec trois vis.
7. L’installation physique est maintenant terminée, passez à la section Définition de l’adresse
IP, a la page 28 pour installer l’AXIS 231D/232D sur votre réseau.
24V AC
TERRE PS non utilsée
Câble du module de connexion
