Guide d’installation AXIS 231D/232D Page 27
FRANCAIS

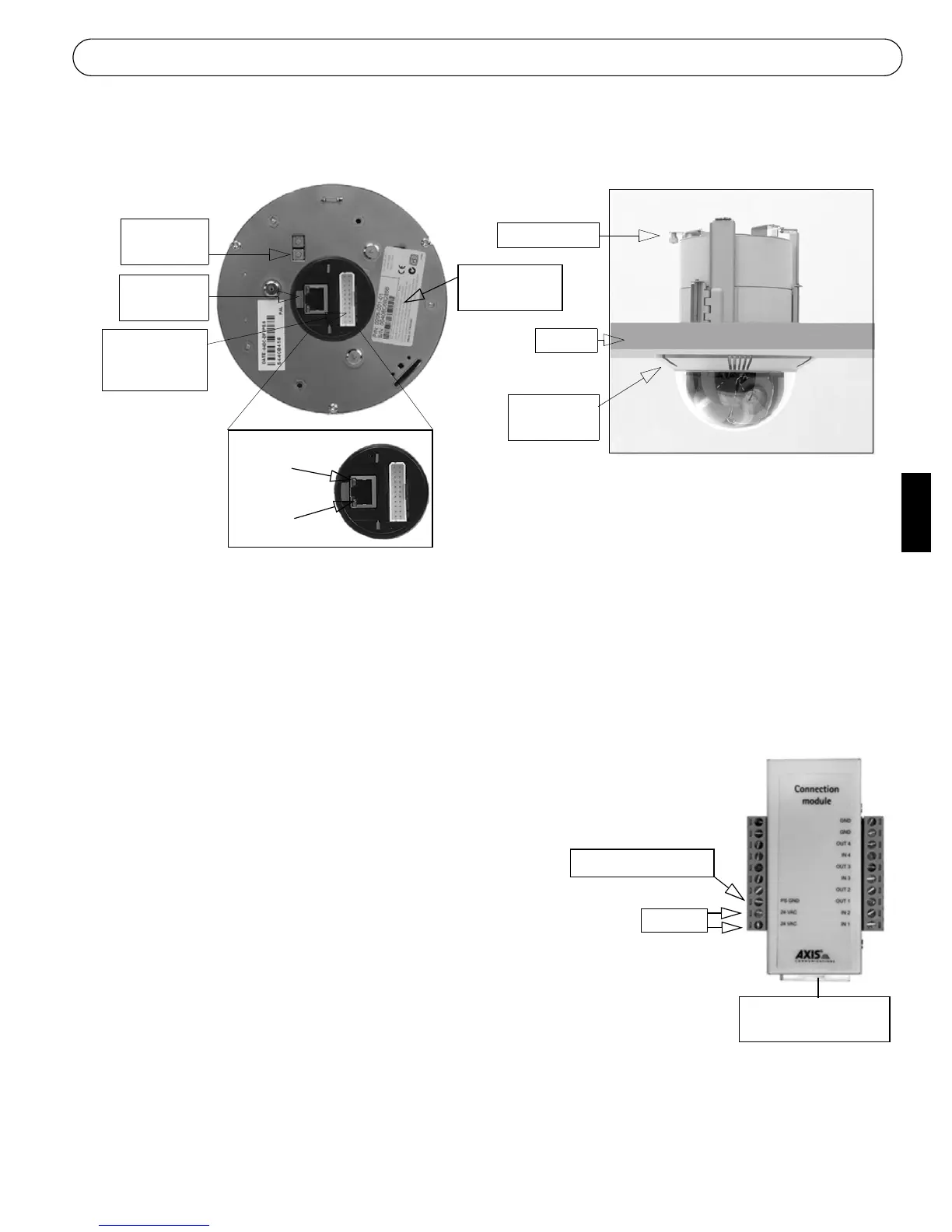

Encastrement dans un plafond
Plafond
Voyant
Bouton de
commande
Vis de fixation
Bague de
décoration
Voyant
d’alimentation
réseau
Connecteur
de
réseau
Connecteur
du module
de connexion
Numéro
de
Série S/N
1. Placez la bague de décoration sur le plafond et marquez l’emplacement des trois trous de
vis ainsi que le cercle intérieur du cache de décoration.
2. Découpez le trou dans le plafond en suivant les marques.
3. Insérez le support de montage dans le plafond avec les pattes de fixation repliées vers
l’intérieur. Une fois le support en place, dépliez les pattes de fixation au-dessus du faux
plafond et fixez le support en serrant les vis.
4. Connectez le câble du module de connexion au
module de connexion externe.
5. Connectez le câble Ethernet et le module de
connexion à l’AXIS 231D/232D.
6. Connectez le câble d’alimentation (24 V CA) au
module de conexion et contrôlez que les voyants
d'alimentation et de réseau s'allument (verts).
7. Enfoncez le dôme dans le support installé et
tournez-le dans le sens horaire pour le bloquer
dans le support.
8. Veillez à ce que le trou de vis situé sur le côté du
dôme soit aligné avec le support. Serrez la vis de
fixation pour fixer le dôme.
9. L’installation physique est maintenant terminée, passez à la section Définition de l’adresse
IP, a la page 28 pour installer l’AXIS 231D/232D sur votre réseau.
