Guida all'installazione di AXIS 231D/232D Pagina 47
ITALIANO

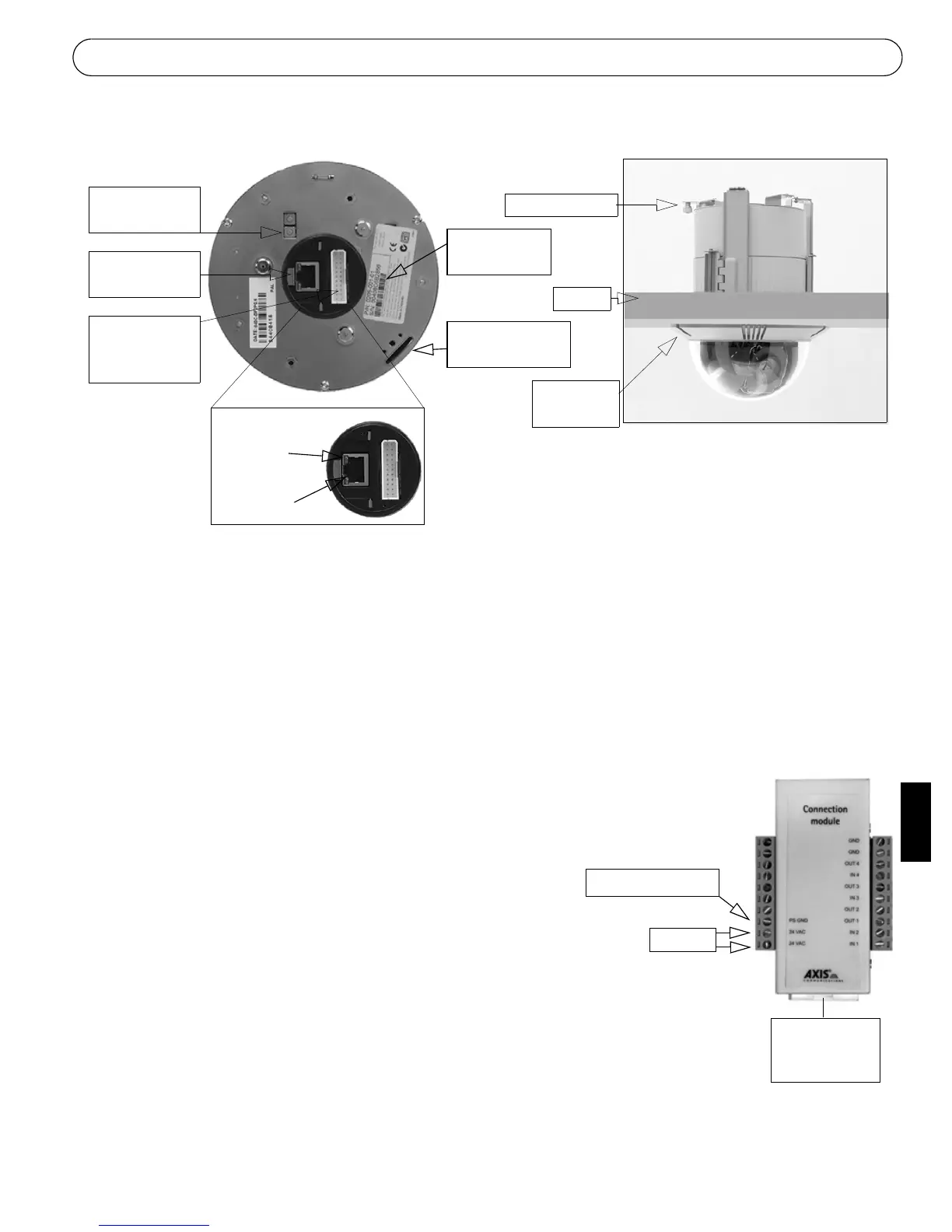

Montaggio a soffitto in interni
Anello
Vite di fissaggio
Soffitto
LED di rete
Pulsante di
controllo
Numero di
serie S/N
LED di
alimentazione
Connettore
di rete
Connettore
del
modulo di
connessione
Vano di
fissaggio viti
decorativo
1. Posizionare l'anello di decorazione sul soffitto e tracciare i punti per i tre fori per le viti e il
cerchio interno della copertura decorativa.
2. Praticare i fori nel soffitto nei punti tracciati.
3. Inserire la staffa di montaggio nel soffitto con i supporti ripiegati verso l'interno. Una volta
posizionata, aprire i supporti sulla superficie interna del soffitto e fissare la staffa serrando le
viti.
4. Verificare le connessioni di rete e di alimentazione come segue:
5. Collegare il cavo del modulo di connessione del
corpo della cupola al modulo di connessione
esterno.
6. Collegare il cavo Ethernet e il modulo di connes-
sione ad AXIS 231D/232D.
7. Collegare il cavo di alimentazione e verificare che i
LED di alimentazione e di rete si accendano (verde).
8. Premere il corpo della cupola nella staffa installata e
ruotarlo in senso orario per fissarlo alla staffa.
9. Accertarsi che il foro per la vite sul lato della cupola
sia allineato alla staffa. Serrare la vite per fissare la
cupola.
10.L'installazione è completata, passare alla sezione
successiva per installare AXIS 231D/232D in rete.
24V AC
PS GND non usato
del
modulo di
connessione
Connettore
