Página 36 AXIS 231D/232D - Guía de instalación

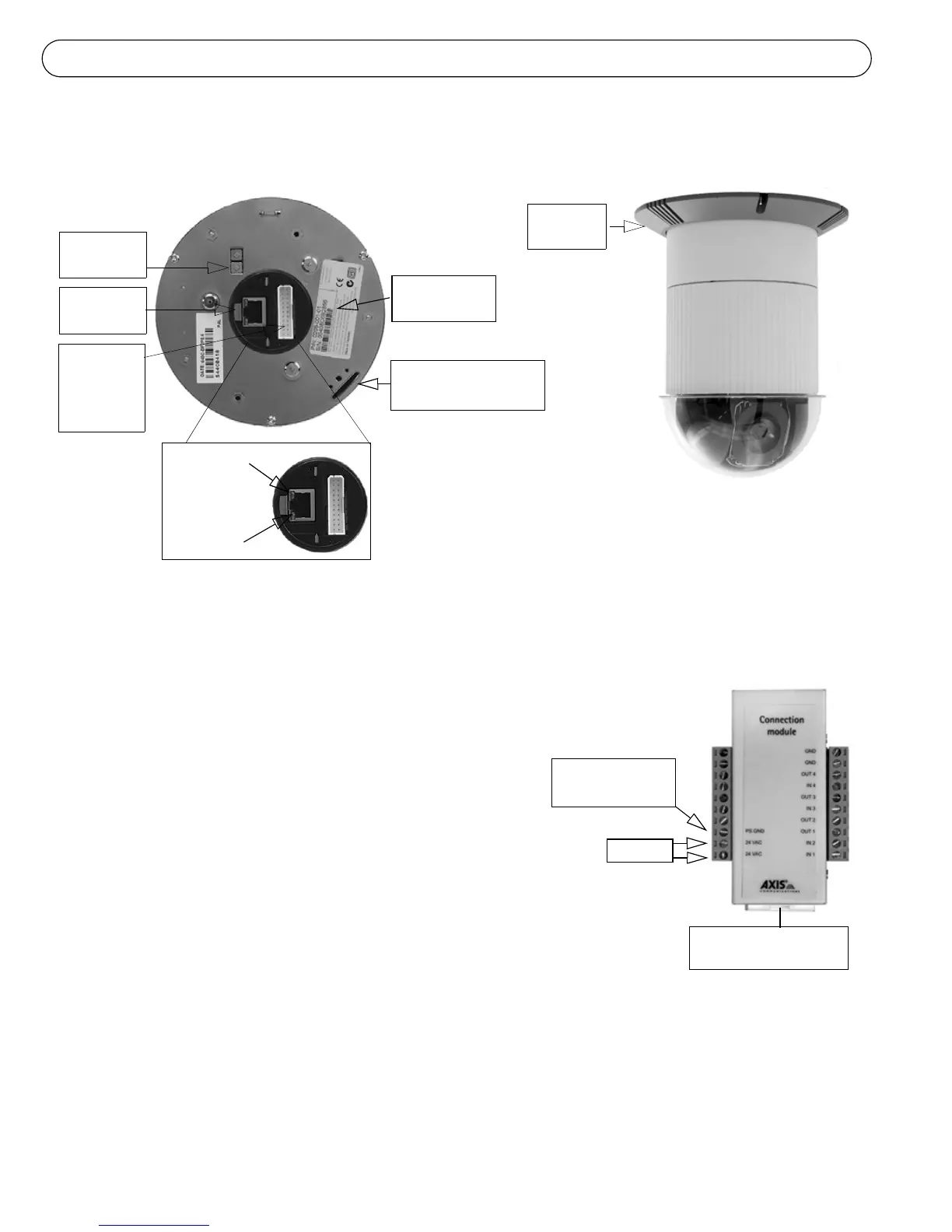

Montaje exterior en el techo
Conector
LED de red
Ranura de montaje
de red
Número de
serie S/N
LED de
alimentación
Anillo de
decoración
Conector
del módulo
de
conexión
control
Botón de
para anillo de fijación
Para montar la cámara en domo, proceda así:
1. Con la plantilla de perforación que se incluye, taladre tres orificios en el techo y fije el sopo-
rte en el techo con tres tornillos.
2. Conecte el cable del módulo de conexión al módulo
de conexión a la AXIS 231D/232D.
3. Conecte el cable Ethernet y el módulo de conexión a
la AXIS 231D/232D.
4. Conecte el cable de alimentación (24 V AC) al
módulo de conexión y compruebe que los LEDs de
alimentación y red se iluminen (de color verde).
5. Monte el cuerpo de la cámara en domo en el soporte
y gírelo en el sentido de las agujas del reloj. Aseg-
úrese de que el orificio del tornillo en el costado de
la cámara en domo esté alineado con el soporte.
Apriete el tornillo de sujeción para fijar la domo.
6. Coloque y fije el anillo de decoración en el soporte y
fíjelo con tres tornillos.
7. La instalación del hardware está lista, pase a la sección Configuración de la dirección IP, en
la página 38 para instalar la AXIS 231D/232D en su red.
24V AC
PS GND no se
Conector de cable del
utiliza
módulo de conexion
