NE134
18 www.baumer.com

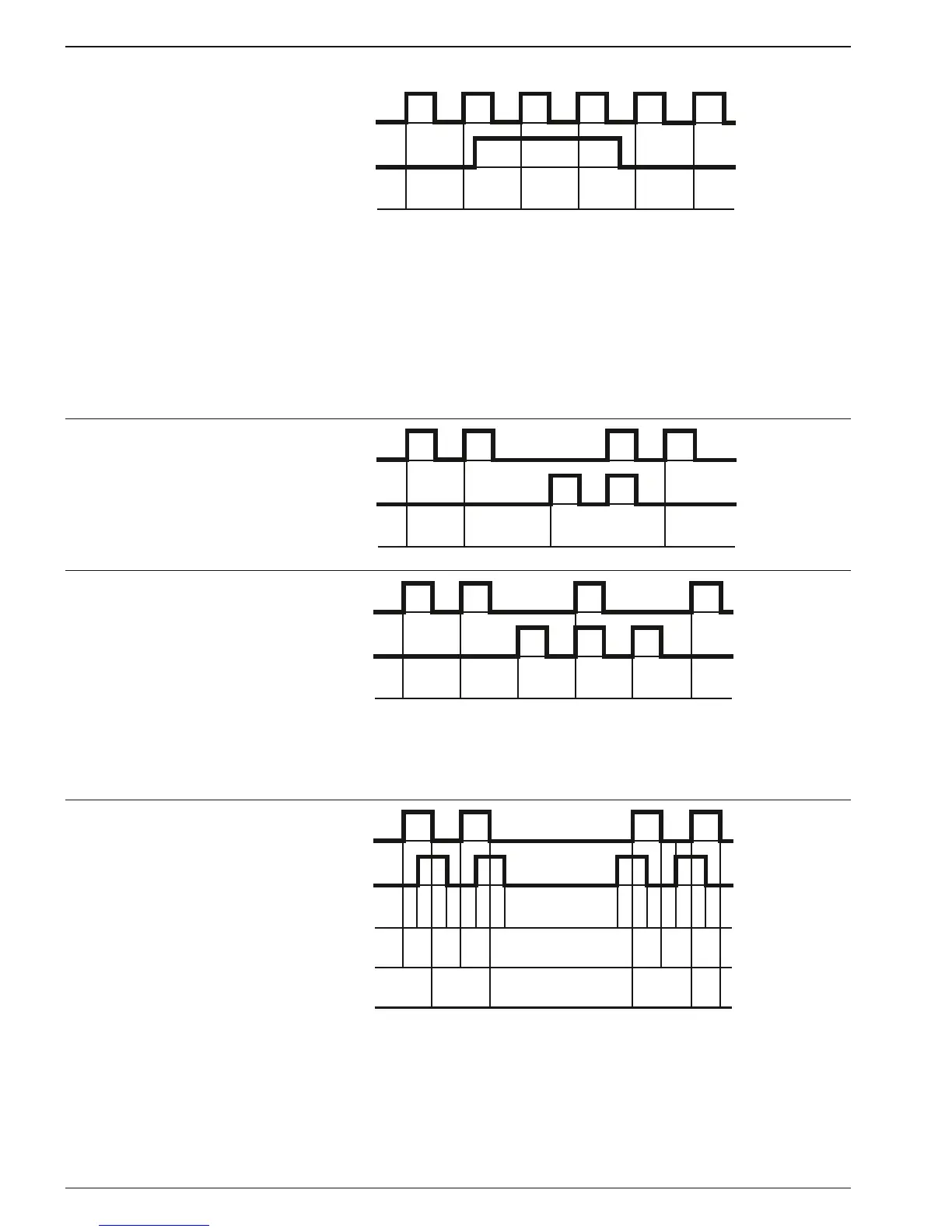

5.2 Zählweisen für Haupt- und Summenzähler (input modes)
Zähleingang Spur A,
Richtungsumkehr Spur B
(Up/Down)
Die addierende bzw. sub-
trahierende Zählrichtung
wird automatisch durch
die Wahl der Betriebsart in
Programmierzeile 21 ein-
gestellt (Diagramm bei ad-
dierender Betriebsart). Bei
Bedarf kann Eingang Spur
B zur Zählrichtungsumkeh-
rung genützt werden.
Programmierzeile 30 auf
Ziffer 0.
6SXU
$
8S'
RZQ
=lKOXQJ


Differenzzählung Spur
A addierend und Spur B
subtrahierend (A-B)
Signaldauer und Zeitpunkt
beliebig. Programmierzeile
30 auf Ziffer 1.
6SXU
$
6SXU
%
=lKOXQJ


Summenzählung Spur A
addierend und Spur B
addierend (A+B)
Die addierende bzw. sub-
trahierende Zählrichtung
wird automatisch durch
die Wahl der Betriebsart in
Programmierzeile 21 ein-
gestellt. Programmierzeile
30 auf Ziffer 2.
Spur
A
Spur B
Zählung
A
dd.
032
1567
Vor-/Rückwärtszählung
mit zwei um 90° phasen-
versetzten Zählsignalen
Die Zählrichtung wird
automatisch erkannt aus
dem 90° vor- und nachei-
lenden Phasenversatz. Der
interne Phasendiskrimina-
tor wertet aus. Einfach-,
Zweifach- oder Vierfach-
auswertung ist möglich.
Programmierzeile 30 auf
Ziffer 3, 4 oder 5.
6SXU
$
6SXU%
=lKOXQJ
I
DFK
=lKOXQJ
I
DFK
=lKOXQJ
I
DFK








 

