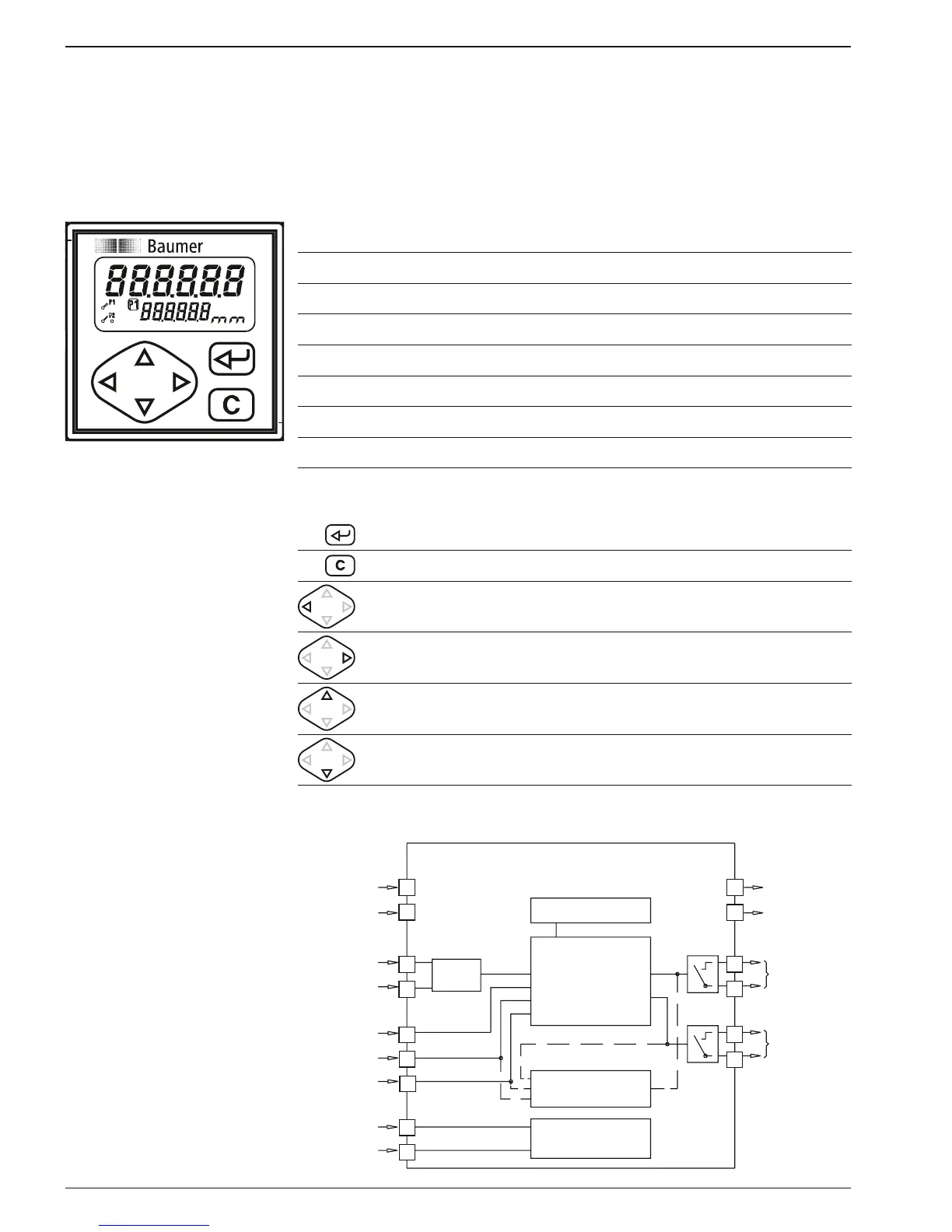

2 Systembeschreibung
2.1 Beschreibung
- einem 6-stelligen Vorwahlzähler mit 1 oder 2 Vorwahlen
- einem 6-stelligen Nebenzähler mit 1 oder ohne Vorwahl
- einem 8-stelligen Summenzähler
LCD-Symbolanzeige
Aktueller Zählerstand
P1 - Vorwahlwert 1
P2 - Vorwahlwert 2
Schaltzustand von Vorwahl P1
Schaltzustand von Vorwahl P2
b - Nebenzähler
tot - Summenzähler
Masseinheiten: mm, cm, dm, m, L
Bedienfeld
Umschalttaste Funktionsanzeige, Quittiertaste
Rückstelltaste
Einstelltaste der Dekadenwerte nach links
Einstelltaste der Dekadenwerte nach rechts
Einstelltaste der Dekadenwerte nach oben
Einstelltaste der Dekadenwerte nach unten
2.2 Blockdiagramm
Betriebs-
Spannung
Signaleingang
A
B
Steuereingang
Ausgang
P1
P2
A 90°B
Summenzähler
Schnittstelle
RS485
Nebenzähler mit
oder ohne Vorwahl
Hauptzähler mit
1 oder 2 Vorwahlen
Setzwert
Skalierungs-
faktor
1
2
3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
T,R-
T,R+
Sensor-
versorgung
+
-
+
-
